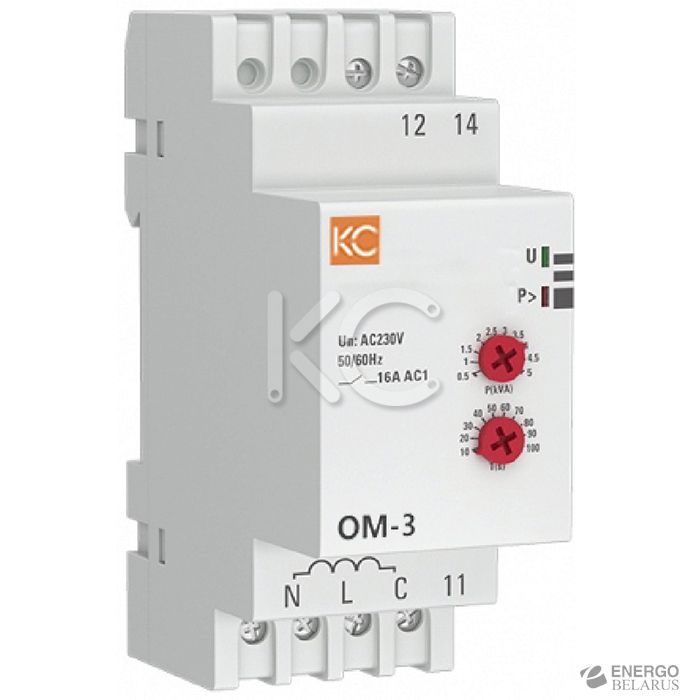

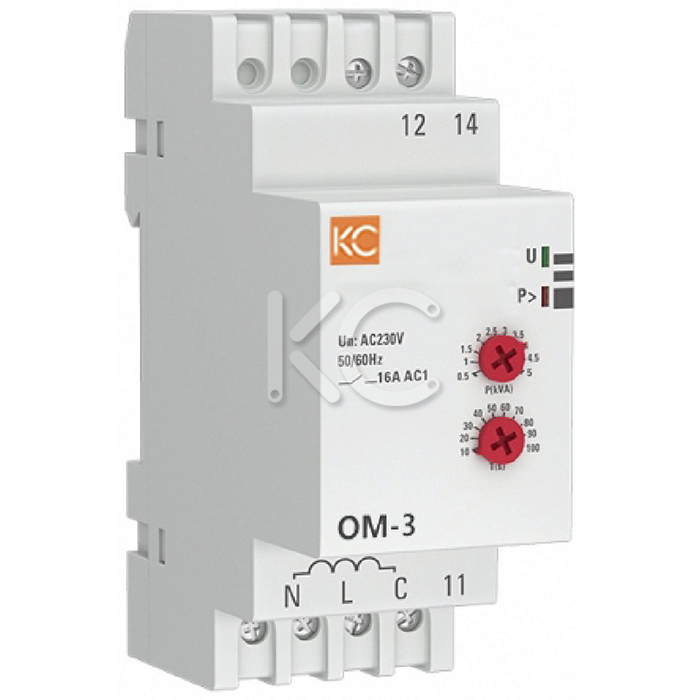

Реле ограничения мощности ОМ-3 КС
- Розница
- Опт
- Под заказ (на 02.04.2023) Проверено
Код товара: 196-887-0
Розничная цена:
67,91 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Технические характеристики
- Конструкция
- Габаритные и установочные размеры
- Установка
- Схемы подключения
Назначение
Ограничитель мощности ОМ-3 КС предназначен для контроля потребления мощности в однофазных сетях и отключения питания от потребителя в случае превышения потребления электроэнергии свыше установленного значения, замыкания в цепи нагрузки, несанкционированного подключения к питающей сети на лестничной площадке, коридоре и т.п.
Технические характеристики
| Параметры | Значения |
|---|---|
| Напряжение питания, В | 230 |
| Номинальная частота, Гц | 50 |
| Максимальный ток нагрузки, A | 16 |
| Категория | АС1 |
| Гистерезис | 2% |
| Контакт | 1NO |
| Диапазон ограничения мощности, кВA | от 0.5 до 5 |
| Погрешность измерения | не более 10% |
| Задержка отключения, с | 1.5 |
| Задержка включения (регулируемая), с | 10-100 |
| Диапазон рабочих температур, °С | от -20 до +55 |
| Степень защиты | IР20 |
Внимание! При мощности нагрузки более 2 кВт необходимо применение внешнего контактора.
Конструкция
- Ограничители мощности выполнены в корпусе для крепления на DIN рейку 35 мм. На лицевой панели находятся регуляторы ограничения мощности и времени включения нагрузки, а также индикаторы питания и включения коммутирующего реле.
- Основные элементы ограничителя представлены на рисунке:
- Диаграмма работы ограничителя мощности представлена на рисунке:
Габаритные и установочные размеры
| Реле ограничения мощности ОМ-3 КС |
|---|
 |
Установка
- Монтаж и пуск устройства в эксплуатацию должен производить только квалифицированный персонал.
- Монтаж: подключить питание к зажимам N и L, контролируемый контур подключить согласно одной из проведенных ниже схем.
- Ограничитель мощности устанавливается на DIN – рейку 35 мм. Положение в пространстве – на вертикальной плоскости вертикальное или горизонтальное.
Схемы подключения
| Нагрузка с потребляемой мощность не более 2 кВт | Нагрузка с потребляемой мощность более 2 кВт, требуется применение контактора |
|---|---|
 |  |
