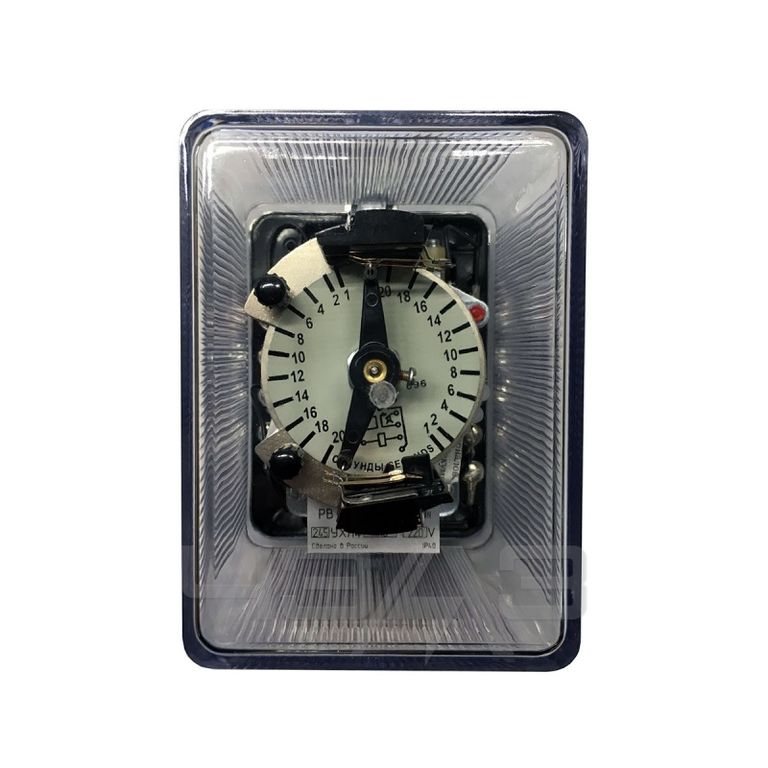

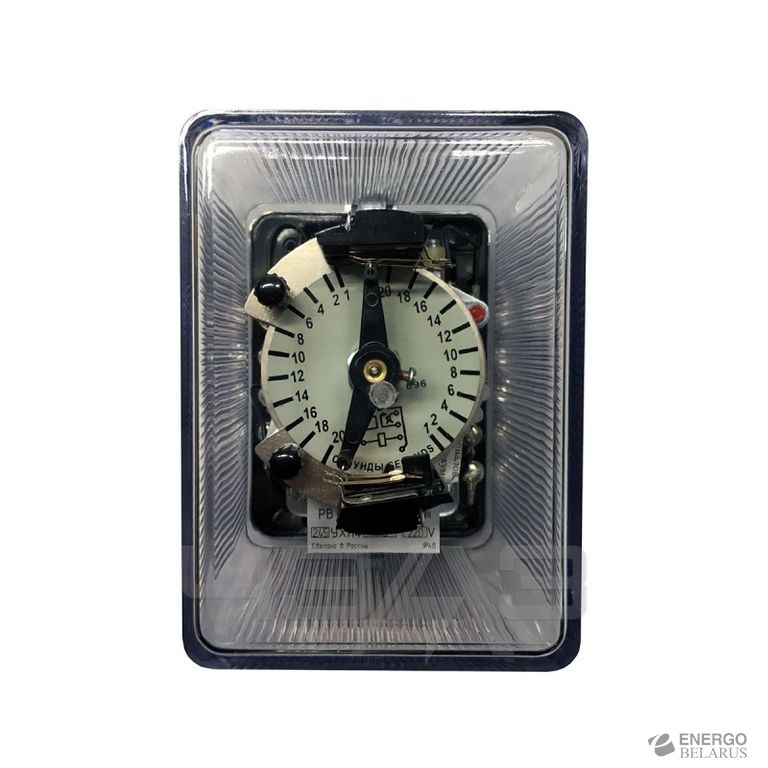

Реле времени РВ245 УХЛ4 ~220В, 50Гц

Показать все рубрики

Розница
Опт
Под заказ Проверено

Код товара: 160-759-6

Заказать Заказать звонок

Характеристики

Производитель	ЧЭАЗ (Чебоксарский Электроаппаратный завод)
Страна производитель	Россия
Артикул	262450237 01
Серия	РВ100
Род тока	AC
Напряжение питания, В	220

Реле времени РВ245 УХЛ4, ~220В 50Гц, Тсраб. 1-20с, ун.компл.

Ставки налогов (НДС)	20
Тип	РЕЛЕ РВ245
Базовая единица	шт
Номинальное напряжение рабочее, В	220
Сочетание контактов	1"С"+1"З"+1"П"
Климатическое исполнение и категория размещения	УХЛ4
Тип реле	С часовым механизмом, переменного оперативн.тока
Управляющее воздействие	Снятие напряжения питания
Размеры, мм (ШхВхГ)	98Х147Х137
Выдержка времени	1-20С
Вес, г	1500
Присоединение	УН.КОМПЛ.
Артикул	262450237 01

Реле времени РВ245 серии РВ200 предназначены для использования в схемах релейной защиты на постоянном токе в качестве вспомогательного элемента для получения регулируемой выдержки времени. Механизм реле РВ245 серии РВ-200 встроен в прямоугольный корпус, состоящий из цоколя и кожуха. Диапазон рабочих температур окружающего воздуха реле РВ245 серии РВ 200 - от минус 30 до плюс 55 °С для исполнения УХЛ4 и от минус 10 до плюс 55 °С для исполнения О4. Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом реле РВ245 должны быть также устойчивыми к воздействию многократных ударов с ускорением 3g, длительностью удара от 2 до 20 мс. Степень защиты оболочки реле РВ245 серии РВ200 - IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Основные технические данные

Тип реле	Пределы регулировок времени, s	Род тока	Термическая устойчивость	Количество контактов	Потребляемая мощность при Uн, не более	Номинальное напряжение, V	Номенклатурный номер
1	2	3	4	5	6	7	8
РВ 112	0,1-1,3	пост.-	110 % номинального напряжения 2 min.	Два контакта (замыкающий и скользящий), срабатывающие с выдержкой времени и один переключающий контакт мгновенного действия	30 W	24	26 112 021 7
						48	26 112 022 7
						110	26 112 023 7
						220	26 112 024 7
PB 128	0,25-3,5	пост.-	110 % номинального напряжения 2 min..			24	26 128 021 7
						48	26 128 022 7
						110	26 128 023 7
						220	26 128 024 7
PB 132	0,5-9	пост.-	110 % номинального напряжения 2 min.			24	26 132 021 7
						48	26 132 022 7
						110	26 132 023 7
						220	26 132 024 7
РВ 142	1 -20	пост.	110 % номинального напряжения 2 min.			24	26 142 021 7
						48	26 142 022 7
						110	26 142 023 7
						220	26 142 024 7
РВ 113	0,1-1,3	пост.-	110 % номинального напряжения длительно	Один контакт (замыкающий), срабатывающий с выдержкой времени и один переклю- чающий контакт мгновенного действия, размы- кающий контакт которого использо ван в цепи питания реле	30 W при зашунтиро ванном и 15 W при дешунтиро ванном добавочном сопротивлении	24	26 113 021 7
						48	26 113 022 7
						110	26 113 023 7
						220	26 113 024 7
PB 127	0,25-3,5	пост.-	110 % номинального напряжения длительно			24	26 127 021 7
						48	26 127 022 7
						110	26 127 023 7
						220	26 127 024 7
PB 133	0,5-9	пост.-	110 % номинального напряжения длительно			24	26 133 021 7
						48	26 133 022 7
						110	26 133 023 7
						220	26 133 024 7
РВ 143	1 -20	пост.-	110 % номинального напряжения длительно			24	26 143 021 7
						48	26 143 022 7
						110	26 143 023 7
						220	26 143 024 7
РВ 114	0,1-1,3	пост.-	110 % номинального напряжения 2 min.	Один контакт (замыкающий), срабатывающий с выдержкой времени и один переклю- чающий контакт мгновенного действия	30 W	24	26 114 021 7
						48	26 114 022 7
						110	26 114 023 7
						220	26 114 024 7
PB 124	0,25-3,5	пост.-	110 % номинального напряжения 2 min..			24	26 124 021 7
						48	26 124 022 7
						110	26 124 023 7
						220	26 124 024 7
PB 134	0,5-9	пост.-	110 % номинального напряжения 2 min.			24	26 134 021 7
						48	26 134 022 7
						110	26 134 023 7
						220	26 134 024 7
РВ 144	1 -20	пост.-	110 % номинального напряжения 2 min.			24	26 144 021 7
						48	26 144 022 7
						110	26 144 023 7
						220	26 144 024 7
РВ 215	0,1-1,3	перем.	110 % номинального напряжения длительно	Два контакта (скользящий и замыкающий), срабатывающие с ыдержкой времени при отпадании якоря и один переключающий контакт мгновенного действия	20 VA*	100	26 215 021 7
						127	26 215 022 7
						220	26 215 023 7
						380	26 215 024 7
						110	26 215 025 7
PB 225	0,25-3,5	перем.	110 % номинального напряжения длительно			100	26 225 021 7
						127	26 225 022 7
						220	26 225 023 7
						380	26 225 024 7
						110	26 225 025 7
PB 235	0,5-9	перем.	110 % номинального напряжения длительно			100	26 235 021 7
						127	26 235 022 7
						220	26 235 023 7
						380	26 235 024 7
						110	26 235 025 7
РВ 245	1 -20	перем.	110 % номинального напряжения длительно			100	26 245 021 7
						127	26 245 022 7
						220	26 245 023 7
						380	26 245 024 7
						110	26 245 025 7
РВ 215 с ВУ 200	0,1-1,3	перем. трех- фазный	110 % номинального напряжения длительно	Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени при отпадании якоря	60 VA на фазу при зашунтированном и 10 VA при дешунтированном добавочном сопротивлении	100	26 215 031 7

						220	26 215 033 7

PB 225 с ВУ 200	0,25-3,5	перем. трех- фазный	110 % номинального напряжения длительно			100	26 225 031 7

						220	26 225 033 7

PB 235 с ВУ 200	0,5-9	перем.- трех- фазный	110 % номинального напряжения длительно			100	26 235 031 7

						220	26 235 033 7

РВ 245 с ВУ 200	1 -20	перем. трех- фазный	110 % номинального напряжения длительно			100	26 245 031 7

						220	26 245 033 7

РВ 217	0,1-1,3	перем.	110 % номинального напряжения длительно	Один контакт (замыкающий), срабатывающий с выдержкой времени при втягивании якоря и один переключающий контакт мгновенного действия	20 VA*	100 127 220 380 110	26 217 021 7 26 217 022 7 26 217 023 7 26 217 024 7 26 217 025 7
PB 227	0,25-3,5	перем.	110 % номинального напряжения длительно		20 VA*	100	26 227 021 7
						127	26 227 022 7
						220	26 227 023 7
						380	26 227 024 7
						110	26 227 025 7
PB 237	0,5-9	перем.	110 % номинального напряжения длительно			100	26 237 021 7
						127	26 237 022 7
						220	26 237 023 7
						380	26 237 024 7
						110	26 237 025 7
РВ 247	1 -20	перем.	110 % номинального напряжения длительно			100	26 247 021 7
						127	26 247 022 7
						220	26 247 023 7
						380	26 247 024 7
						110	26 247 025 7
РВ 218	0,1-1,3	перем.	110 % номинального напряжения длительно	Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени при втягивании якоря и один переключающий контакт мгновенного действия	20 VA*	100	26 218 021 7
						127	26 218 022 7
						220	26 218 023 7
						380	26 218 024 7
						110	26 218 025 7
PB 228	0,25-3,5	перем.	110 % номинального напряжения длительно			100	26 228 021 7
						127	26 228 022 7
						220	26 228 023 7
						380	26 228 024 7
						110	26 228 025 7
PB 238	0,5-9	перем.	110 % номинального напряжения длительно			100	26 238 021 7
						127	26 238 022 7
						220	26 238 023 7
						380	26 238 024 7
						110	26 238 025 7
РВ 248	1 -20	перем.-	110 % номинального напряжения длительно			100	26 248 021 7
						127	26 248 022 7
						220	26 248 023 7
						380	26 248 024 7
						110	26 248 025 7

* При втянутом якоре. При отпущенном якоре около 60 VA.
