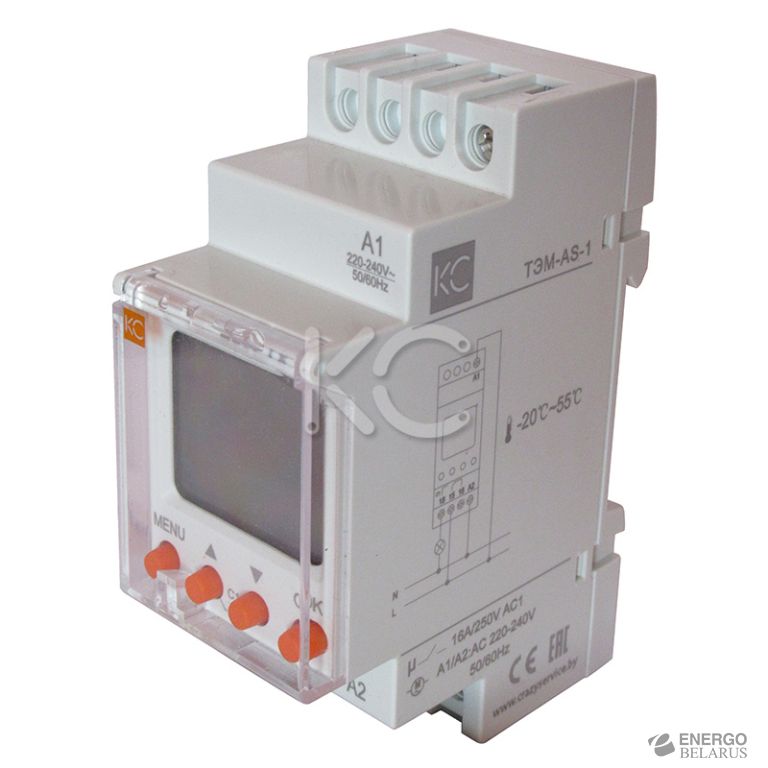

Таймер электронный ТЭМ-AS-1 (астрономический) КС
- Розница
- Опт
- Под заказ (на 02.04.2023) Проверено
Код товара: 196-887-5
Розничная цена:
74,25 руб. с НДС
Характеристики
- Назначение
- Технические характеристики
- Лицевая панель
- Порядок монтажа и эксплуатации
- Схемы работы таймера
- Схема подключения
- Габаритные и установочные размеры
Назначение
Таймер астрономический TЭM-АS-1 предназначен для автоматического управления освещением (или другим электротехническим оборудованием) при помощи группы контактов без использования датчиков освещенности с управляемой коммутацией по времени заката и восхода солнца на основании координат местоположения. Между программными точками включения и выключения можно установить ночной перерыв и временно отключить нагрузку в целях энергосбережения.
Изделие должно эксплуатироваться при следующих условиях окружающей среды:
- невзрывоопасная;
- не содержащая агрессивных газов и паров, в концентрациях, разрушающих металлы и изоляцию;
- не насыщенная токопроводящей пылью и парами;
- отсутствие непосредственного воздействия ультрафиолетового излучения (для реле).
Корпус изделия выполнен из ABC-пластика не поддерживающего горение.
На лицевой панели таймера под прозрачной, имеющей возможность пломбировки, крышкой расположены: кнопки настройки текущего времени и программирования таймера; жидкокристаллический дисплей с подсветкой.
Встроенный литиевый аккумулятор обеспечивает сохранность программы таймера при исчезновении напряжения питания в течение 10 лет.
Микропроцессор таймера обеспечивает выполнение программы управления.
При необходимости таймер можно перевести в режим «Выходной» во время которого не будет выполняться установленная программа. При этом программа будет сохранена, перекидные контакты таймера будут постоянно находиться в исходном состоянии: 15-16 – замкнуты; 15-18 – разомкнуты.
Таймер имеет также ручной режим работы, в котором выходное состояние контактов устанавливается вручную.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальное напряжение питания (Un), В | АС 220-240 |
| Номинальная частота, Гц | 50-60 |
| Номинальное напряжение цепи управления, В | 230 |
| Напряжение изоляции, Ui, В | 250 |
| Максимальный коммутируемый ток контактов при cos ? = 1, А | 16 |
| Максимальный коммутируемый ток контактов при cos ? = 0.7, А | 10 |
| Максимальное количество программ | 80 |
| Категория применения | АС 1 |
| Тип и количество контактов | 1 С/О |
| Максимально коммутируемая мощность | 4000 ВА / АС 1; 384 Вт / DC |
| Погрешность отсчета времени, с/сутки, не более | ± 1 |
| Время работы от аккумулятора, лет, не менее | 10 |
| Потребляемая мощность, ВА, не более | 2 |
| Коммутационная износостойкость, циклов | 105 |
| Механическая износостойкость, циклов | 106 |
| Максимальное сечение присоединяемого провода, мм2 | 4 |
| Усилие затяжки контактных зажимов, Н·м | 0.5 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °C | от -20 до +55 |
| Климатическое исполнение | УХЛ4 |
| Группа условий эксплуатации в части воздействия механических факторов | М1 |
| Высота над уровнем моря, м, не более | 2000 |
| Допустимая относительная влажность при 40 °С (без конденсации), не более | 50% |
| Степень загрязнения среды | 3 |
| Рабочее положение в пространстве | произвольное |
| Монтаж | на DIN-рейке 35 мм |
Лицевая панель
| TЭM-АS-1 КС | |
|---|---|
 |  |
| Назначение кнопок управления | |
|---|---|
 | • Вход в меню • Возврат в основное меню |
 | • Подтверждение выбора |
 | • Выбор в меню • Увеличение значения |
 | • Выбор в меню • Уменьшение значения |
 | • Ручное управление |
Порядок монтажа и эксплуатации
- Изделие устанавливается в распределительный щиток на стандартную DIN-рейку шириной 35 мм.
- Во избежание наводок, ложных срабатываний, неправильного функционирования реле не прокладывать питающие проводники реле совместно с силовой проводкой. При необходимости использовать защищенный кабель.
- Контактные зажимы реле позволяют присоединение медных или алюминиевых проводников сечением не более 4 мм2. Перед присоединением многожильных проводников, их необходимо оконцевать наконечником или гильзой при помощи соответствующего инструмента.
- Полный заряд встроенный литиевый аккумулятор наберет в течение 24 часов с момента включения таймера.
- Подключить проводники питания на клеммы таймера L и N. Выходные нормально открытые контакты таймера (клемма 18В – нормально открытый; 16В – нормально закрытый; 15В – общий) подключаются в разрыв фазного провода питанияВ нагрузки или в разрыв проводника питания исполнительного элемента коммутационного аппарата, например катушки управления контактора.
- Настройка и программирование.
Схемы работы таймера
| TЭM-АS-1 |
|---|
 |
Схема подключения
| TЭM-АS-1 |
|---|
 |
Габаритные и установочные размеры
| TЭM-АS-1 |
|---|
 |
