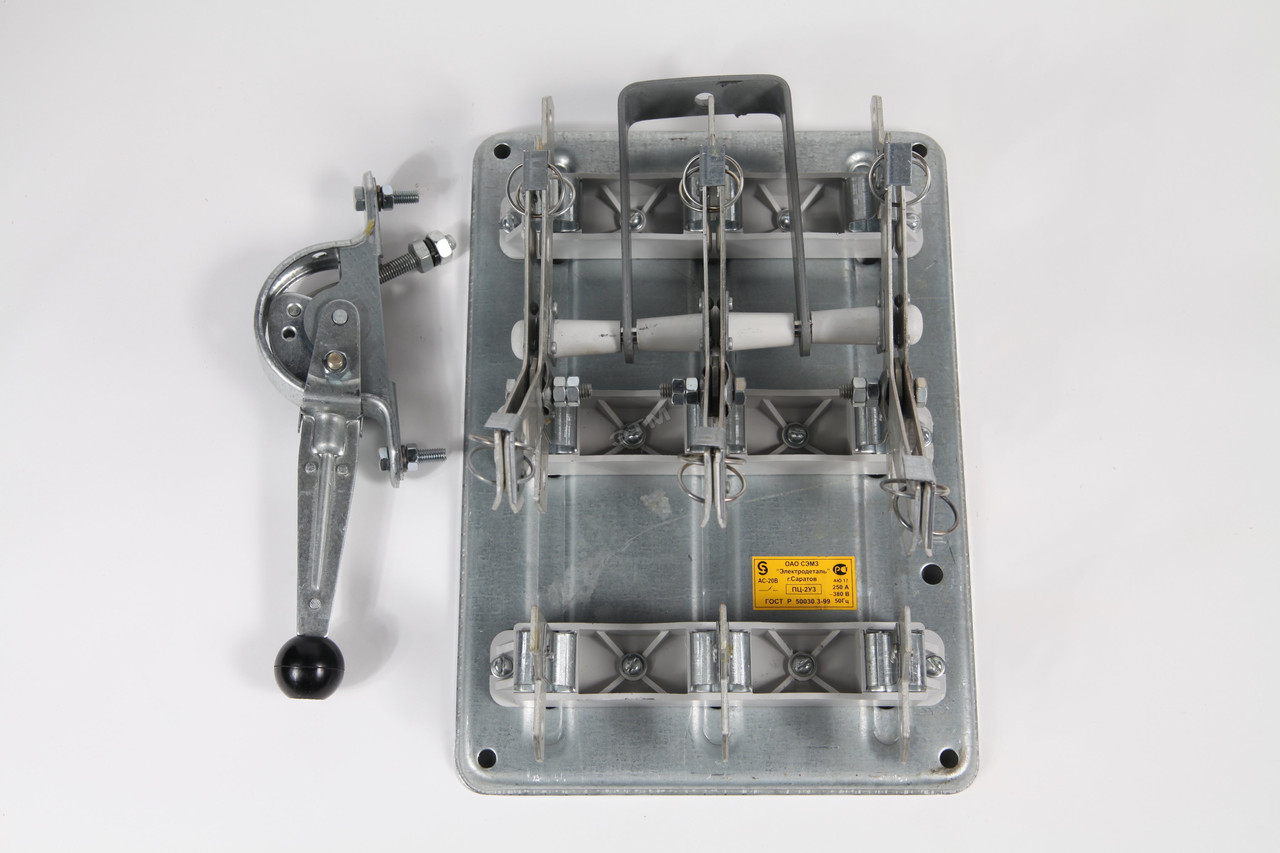

Рубильник ПЦ-2 250А

Рубильники ПЦ-2, 250А с предохранителями на общей плите открытого исполнения, трехполюсные, с ручными приводами зависимого действия, для переднего присоединения проводников, обладающие свойствами разъединителей (в дальнейшем аппараты), предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50Гц, напряжением 380В.

Технические характеристики рубильника ПЦ-2 250А:

• Максимальное количество и сечение проводников, присоединяемых к одному выводу, мм2: 2х70.
• Категория применения по ГОСТ Р 50030.3: АС-20В.
• Класс защиты от поражения эл.током по ГОСТ 12.2.007.0: 0.
• Степень защиты по ГОСТ 14254: IРОО.
• Номинальный режим эксплуатации: продолжительный.
• Номинальное рабочее напряжение Ue: 380 В.
• Номинальные рабочие токи Ie: 250А, 400А.
• Номинальная частота переменного тока: 50 Гц.
• Номинальная включающая и отключающая способность рубильников в электрических цепях переменного тока при напряжении равном 1,05Uе, токе равном I,5Iе, коэффициенте мощности 0,95 для аппаратов на 250А и 400А: не менее 10 циклов “ВО”.
• Работоспособность в процессе эксплуатации в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95, при токе равном 0,5Iе для аппаратов на 250 и 400А: не менее 500 циклов "ВО".
• Номинальный кратковременно выдерживаемый ток: 250А-3,0кА; 400А-4,8кА.
• Механическая износостойкость аппаратов: не менее 2500 циклов “ВО”.


• Основными частями аппаратов являются ножи, контактные и осевые стойки, смонтированные на общей плите.
• Переключатели имеют один ряд осевых и два ряда контактных стоек. Необходимое контактное нажатие на контактных стойках обеспечивается пружинами, на осевых - сферическими шайбами.
• У переключателей с центральным приводом ножи жестко связаны с осью, которая приводится в движение тягой, непосредственно соединенной с рычажным приводом.
• У переключателей с боковым приводом ножи связаны с осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на двух подшипниках. Этот вал приводится во вращение боковой рукояткой, установленной на одном его конце. Рукоятка привода съемная, снимается только в отключенном положении аппарата.
• Контактные зажимы переключателей обеспечивают присоединение к ним не более двух как медных, так и алюминиевых проводников. Все резьбовые соединения аппаратов предохранены от самоотвинчивания. Включенное и отключенное положение аппарата указывается положением рукоятки привода.
