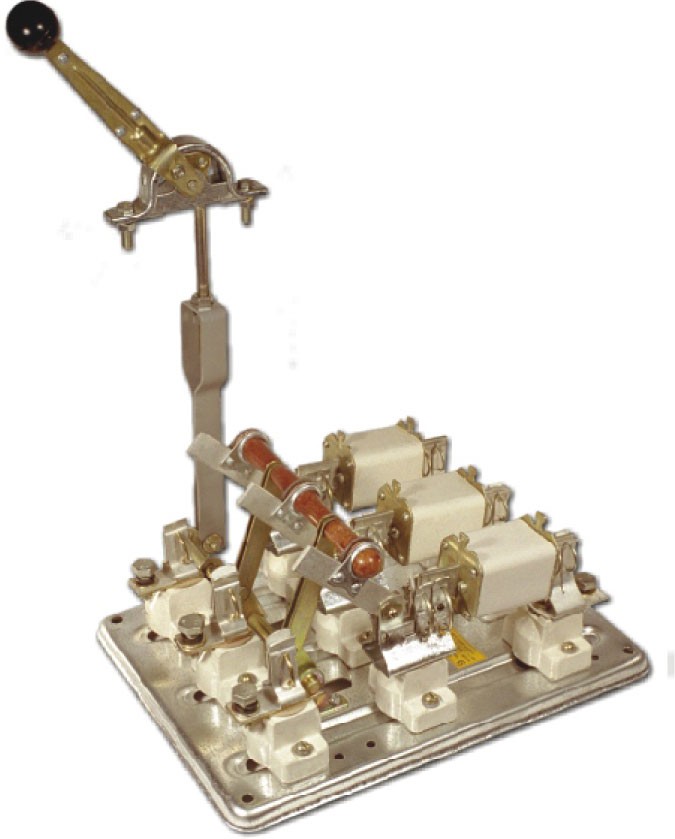

Рубильник РПЦ

Назначение изделия Рубильники с предохранителями на общей плите сери РП открытого исполнения, трехполюсные, с ручными приводами зависимого действия, для переднего присоединения проводников, с выводами в плоскости монтажа на 100, 250, 400А и перпендикулярно плоскости и монтажа для рубильников на 630А, обладающие свойствами разъединителей (в дальнейшем - аппараты), предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 380В. В рубильниках с предохранителями на общей плите серии РП используются предохранители серии ПН 2 ТУ 16-522.113-75, для рубильников на 630А - ППН-39 ТУ 3424-005-05755764-96 Структура условного обозначения РП - Условное обозначение аппарата Х- Условное обозначение вида привода (Ц - центральный; С - боковой (смещенный привод); Б - боковая рукоятка) Х/ - Условное обознаение номинального тока (1-100А; 2 - 250А; 4 - 400А; 6 - 630А) Х - Условное обозначение длины вала (смещение привода от центра аппарата (для рубильников с боковым(смещенным) приводом на ток 100, 250, 400А: 1-180мм; Для рубилников с боковой рукояткой на ток 100, 250, 400А 1-170мм Х - Условное обозначение исполнения бокового (смещенного) привода и боковой рукоятки (Л - левое; П - правое) УЗ - Вид климатического исполнения по ГОСТ 15150 РУБИЛЬНИК РП С- 1/ 1 П УЗ ТУ 3424-002-01395420-01 Пример записи условного обозначения рубильника с предохранителями на общей плите с боковым (смещенным) приводом на номинальный ток 100А, исполнение привода правое, смещение привода от центра аппарата 180мм Технические характеристики: ·         Категория применения по ГОСТ Р 50030.3 -- АС-20В ·         Вид климатического исполнения по ГОСТ 15150 -- УЗ ·         Номинальный режим эксплуатации -- продолжительный ·         КЛасс защиты от поражения эл. током по ГОСТ 12.2.007.0 -- 0 ·         Степень защиты по ГОСТ 14254 - IPOO ·         Номинальное рабочее напряжение Ue -- 380В ·         Номинальные рабочие токи Ie -- 100А, 250А, 400А, 630А ·         Номинальная чатота переменного тока -- 50 Гц ·         Номинальная включающая и отключающая способность рубильников в электрических цепях переменного тока при напряжении равном 1.05 Ue, коэффициенте можности 0.95 при токе 1.5 Ie для аппаратов 100, 250, 400А; при токе равном 1Ie для рубильников 630А -- не менее 10 циклов "ВО"   Работоспособность в процессе эксплуатации в электрических цепях переменного тока при номинальномнапряжении,  коэффициенте можности 0.95 при токе 0.5 Ie для аппаратов 100, 250, 400А; при токе равном 0.3Ie для рубильников 630А  -- не менее 500 циклов "ВО" Номинальный кратковременно выдерживаемый ток -- 100А - 20кА; 250А - 20 кА; 400А - 30кА; 630А - 30кА Механическая износостойкость аппаратов -- не менее 2500 циклов "ВО"
