Описание
  | Счётчики электрической энергии STAR 1 непосредственного включения предназначены для учёта активной электрической энергии в однофазных сетях переменного тока напряжением 230 В частотой 50 Гц. Соответствуют требованиям ГОСТ 31818.11, ГОСТ 31819.21 и техническим условиям CCE1.001.2014 ТУ. Счётчики электрической энергии STAR 3 непосредственного включения и подключения через трансформатор тока предназначены для учёта активной электрической энергии в сетях переменного тока напряжением 3х230/400 В частотой 50 Гц. Соответствуют требованиям ГОСТ 31818.11, ГОСТ 31819.21 и техническим условиям CCE3.001.2014 ТУ. Счётчики электрической энергии STAR внесены в Государственный реестр средств измерении за номерами 59305-14 и 59306-14. |
Отзывы о работе
- ОАО "МРСК Северного Кавказа"
- ОАО "МРСК Центра и Поволжья"
- ЗАО "Орджоникидзевская УЖК"
- ГП ВО "Областные электротеплосети"
- ООО "Череповецкая электросетевая компания"
- Мосэнергосбыт
- Центр энергоэффективности ИнтерРАО ЕЭС
Программное обеспечение
Внимание! Сразу после инсталляции обновите версию программы через меню «Помощь/обновление»!Преимущества
- Российское производство;
- Широкий ассортимент;
- Межповерочный интервал 16 лет;
- Широкий температурный диапазон применения от -40В° С до +70В° С;
- Высокая временная и температурная стабильность метрологических характеристик;
- Защита от импульсных перенапряжений;
- Конструкция зажимов счетчика обеспечивает надежное присоединение проводов, что предотвращает потери мощности;
- Счетчики с электромеханическим отсчетным устройством имеют механический стопор обратного хода для защиты от сброса учетных показаний счетчика;
- Счетчики с двумя шунтами (исполнение Ш2) имеют дополнительный светодиодный индикатор на лицевой панели, указывающий на неравенство токов в нулевом и фазном проводниках, что обеспечивает защиту от потребления неучтенной электроэнергии без использования сетевого провода;
- Стандартный телеметрический импульсный выход.
Счетчики STAR 1 и STAR 3 выпускаются в корпусах двух видов: на DIN рейку и на электромонтажную панель.
Корпус на DIN рейку:
- Крепление под пломбу верхней крышки в двух местах по диагонали (наличие пломбы государственного поверителя и производителя);
- Крепление клеммных крышек в центральной части с пазами под пломбу энергоснабжающей организации;
- Возможность размещения счетчика в стандартном боксе.
Корпус на электромонтажную панель:
- Установка как на электромонтажную панель, так и на DIN рейку;
- Расширенный диапазон по току: 5 (7,5) А, 5 (60)А, 10 (100) А;
- Прозрачная верхняя и клеммная крышка, позволяющая визуально определить правильность подключения.
Технические характеристики
Однофазные счетчики электрической энергии STAR
| Класс точности | 1 |
| Количество тарифов | 1 |
| Количество фаз | 1 |
| Номинальное напряжение, В | 230В±10% |
| Номинальная частота, Гц | 50 |
| Начало нормального функционирования после приложения номинального напряжения, с, не более | 5 |
| Полная потребляемая мощность в цепях тока, В.А | 0,1 |
| Полная потребляемая мощность в цепях напряжения, В.А (Вт) | 9 (0,8) |
| Постоянная счётчика, имп./(кВт.ч) | 1600 |
| Время сохранения информации в запоминающем устройстве при отключении источника питания, лет, не менее | 10 |
| Относительная влажность воздуха | 95% при 25 В°С |
| Атмосферное давление, кПа | от 85 до 105 |
Переменные данные
| Типоисполнение счетчика | Базовый ток, А | Максимальный ток, А | Стартовый ток, мА | Отсчётное устройство | Масса,кг, не более
|
| 101/1 R1-5(60)М | 5 | 60 | 10 | электромеханическое | 0,5
|
| 101/1 R1-5(60)М Ш2 | |||||
| 101/1 R1-5(60)Э | электронное | ||||
| 101/1 R1-5(60)Э Ш2 | |||||
| 102/1 С3-5(60)М | электромеханическое | 0,7 | |||
| 102/1 С3-10(100)М | 100 | 20 | 20 | ||
| 102/1 С3-5(60)Э | 5 | 60 | 10 | электронное | |
| 102/1 С3-10(100)Э | 100 | 20 | 20 |
Трехфазные счетчики электрической энергии STAR
| Класс точности | 1 |
| Количество тарифов | 1 |
| Количество фаз | 3 |
| Номинальное напряжение, В | 230В±10% |
| Номинальная частота, Гц | 50 |
| Начало нормального функционирования после приложения номинального напряжения, с, не более | 5 |
| Полная потребляемая мощность в цепях тока, В.А | 0,1 |
| Полная потребляемая мощность в цепях напряжения, В.А (Вт) | 9 (0,8) |
| Постоянная счётчика, имп./(кВт.ч) | 1600 |
| Время сохранения информации в запоминающем устройстве при отключении источника питания, лет, не менее | 10 |
| Относительная влажность воздуха | 95% при 25 В°С |
| Атмосферное давление, кПа | от 85 до 105 |
Переменные данные
| Типоисполнение счетчика | Базовый ток, А | Максимальный ток, А | Стартовый ток, мА | Постоянная счётчика, имп./ (кВт.ч) | Отсчётное устройство | Масса,кг, не более |

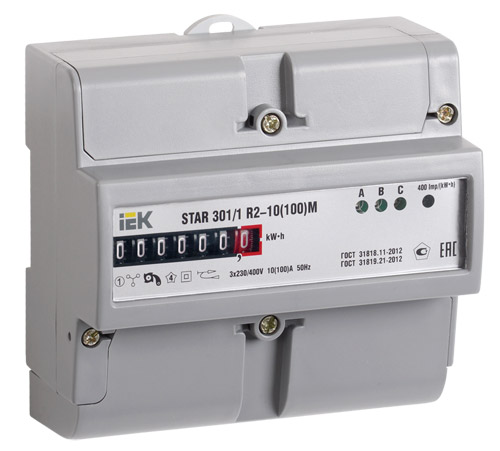

| 301/1 R2-5(60)М | 5 | 60 | 20 | 1600 | электромеханическое | 0,7 |
| 301/1 R2-10(100)М | 10 | 100 | 400 | 0,7 | ||
| 301/1 R2-5(60)Э | 5 | 60 | 1600 | электронное | 0,7 | |
| 301/1 R2-10(100)Э | 10 | 100 | 400 | 0,7 | ||
| 302/1 С4-5(60)М | 5 | 60 | 1600 | электромеханическое | 1,3 | |
| 302/1 С4-10(100)М | 10 | 100 | 400 | 1,4 | ||
| 302/1 С4-5(7,5)М Т | 5 | 7,5 | 5 | 6400 | 1,5 | |
| 302/1 С4-5(60)Э | 5 | 60 | 20 | 1600 | электронное | 1,8 |
| 302/1 С4-10(100)Э | 10 | 100 | 400 | 1,8 | ||
| 302/1 С4-5(7,5)Э Т | 5 | 7,5 | 5 | 6400 | 1,9 |
Габаритные размеры
Счётчики типа STAR 101
Счётчики типа STAR 102
Счётчики типа STAR 301
Счётчики типа STAR 302
Расшифровка обозначений
Однофазные счетчики электрической энергии STAR
Трехфазные счетчики электрической энергии STAR
Планограммы
Планограмма — это рекомендация производителя по размещению продукции на торговом оборудовании, в зависимости от места размещения или в случае неполного ассортимента торговой точки порядок размещения продукции может быть другим.
Планограмма для неспециализированных магазинов среднего и крупного формата (DIY):
Техническая документация и ПО
| Наименование | Страницы |
| Паспорт на однофазный счетчик STAR 1 |  |
| Паспорт на трехфазный счетчик STAR 3 | |
| Свидетельство на однофазный счетчик STAR 1 |  |
| Свидетельство на трехфазный счетчик STAR 3 |  |
| Декларация на однофазный счетчик STAR 1 |  |
| Декларация на трехфазный счетчик STAR 3 |  |
| Программное обеспечение Meter Tools для счетчиков STAR Внимание! Сразу после инсталляции обновите версию программы через меню «Помощь/обновление»! | |
