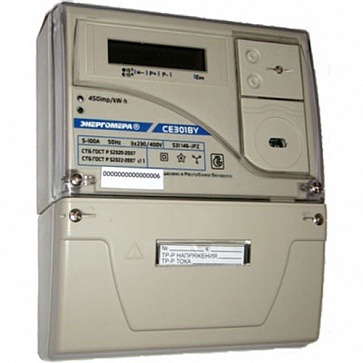

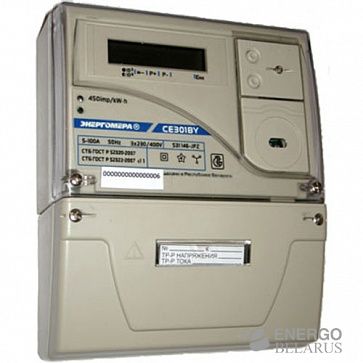

Счетчик активной электрической энергии трехфазный CE301BY S31
Характеристики
| Производитель | Энергомера ФЗИП |
| Страна производитель | Беларусь |
| Гарантия, лет | 2 |
| Вид по количеству фаз | Трехфазный |
| Масса, кг | 1.5 |
| Количество тарифов | 4 |
| Длина, мм | 73 |
| Ширина, мм | 177 |
| Высота, мм | 212 |
| Диапазон рабочих температур, °C | -40...+60 |
Трехфазный счетчик активной электрической энергии CE301BY S31 используется для установки в шкаф или щиток. Проводится измерение и учет активной электрической энергии в трехфазных цепях переменного тока. В частности определяются величины:
- активной мощности;
- коэффициент мощности;
- среднеквадратическое значение напряжения и силы тока по трем фазам в трехфазных цепях переменного тока;
- организация многотарифного учета электроэнергии на бытовых и промышленных объектах с передачей данных по последовательному интерфейсу RS-485 или интерфейсу PLC или радиоинтефейсу и оптическому порту.
Особенности: наличие реле управления и «электронной пломбы».
Технические характеристики:
| Класс точности | 0,5S; 1 |
| Частота измерительной сети, Гц | 50±2,5 |
| Номинальное напряжение, В | 3х230/400 |
|
Номинальный (максимальный) ток, А |
5 (100); 5 (10) |
| Стартовый ток, мА (для соответствующего класса) | 5; 20 |
| Потребляемая мощность параллельной цепи, не более, В*А (Вт) | 9 (1,0); 9 (3,5) |
| Полная потребляемая мощность последовательной цепи, не более, В*А | 0,2 |
Электросчетчик имеет свои технические и конструктивные особенности:
- оптопорт или IrDA-порт;
- интерфейс RS-485 или PLC или радиомодем;
- контроль параметров сети;
- сохранение профилей нагрузки;
- контроль над вскрытием “электронной пломбы”;
- двухрежимное управление нагрузкой;
- звуковое оповещение в случае превышение порога лимита энергии и мощности;
- высокая устойчивость к внешним воздействиям: климатическим, механическим, тепловым и электромагнитным воздействиям.
Функциональные возможности
Счетчик активной электроэнергии позволяет выводить на индикацию:
-
точное количество потребленной активной электроэнергии нарастающим итогом суммарно и раздельно:
- по 4 тарифам на конец месяца и за 12 предыдущих месяцев;
- по 4 тарифам на конец суток за 45 суток;
- графики активных мощностей (потребления), усредненных на заданном интервале времени 30 минут не менее 60 суток;
- максимальное значение активной мощности, усредненное на 30-минутном интервале, за текущий и 12 прошедших месяцев раздельно по четырем тарифам.
Счетчик позволяет измерять и показывать:
- среднеквадратические значения фазных напряжений и токов;
- активную мощность.
Функциональные возможности счетчика позволяют устанавливать параметры:
- времени и даты;
- автоматический переход на "летнее" и "зимнее" время по заданным месяцам;
- от 1 до 12 дат начала сезона;
- от 1 до 12 зон суточного графика тарификации и до 36 графиков тарификации в целом;
- до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
- коэффициентов трансформации тока и напряжения;
- лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.
Характеристики надежности оборудования:
- 160000 часов - это минимальный показатель наработки на отказ
- 8 лет - межповерочный интервал
- 30 лет - исправный срок службы
- 2 года со дня ввода в эксплуатацию счетчик находится на гарантированном обслуживании. Однако эта дата не должна превышать 3 года со дня выпуска.
Функционал счетчика позволяет производить настройки:
- ручную коррекцию хода часов ± 30 с/сут раз в сутки. Точность хода встроенных часов 0,5 сек/сутки;
- 16 лет - срок хранения расчетных показателей и констант . Ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения;
- фиксацию 20 последних корректировок времени, тарифных расписаний и перепрограммирование метрологических характеристик счетчика;
- фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений;
- высокую точность вычислений в случае изменения направления тока в фазной токовой цепи;
- управление нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения;
- полноценной защиты памяти данных и памяти программ от непредвиденных изменений настроек посредством кнопок или интерфейса (двухуровневая система паролей, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий);
- отображения данных на ЖКИ индикаторе с заданной периодичностью или листание с использованием элементов управления (кнопки) на лицевой панели;
- питание от фазного напряжения (наличие 1 фазы) и от линейного (обрыв 0);
- автоматическая калибровка и поверка всех измеряемых и учитываемых параметров с помощью цифровых интерфейсов;
- приведение известных данных по энергии и мощности к первичным значениям согласно коэффициентам измерительных трансформаторов;
- звуковое оповещение об отклонении показателей от заданных лимитов по мощности и потреблению.
Высококачественные счетчики полностью отвечают требованиям Госстандарта. Высокая надежность и качество продукции подтверждено многочисленными испытаниями и многолетним опытом эксплуатации.и и многолетним опытом эксплуатации.
