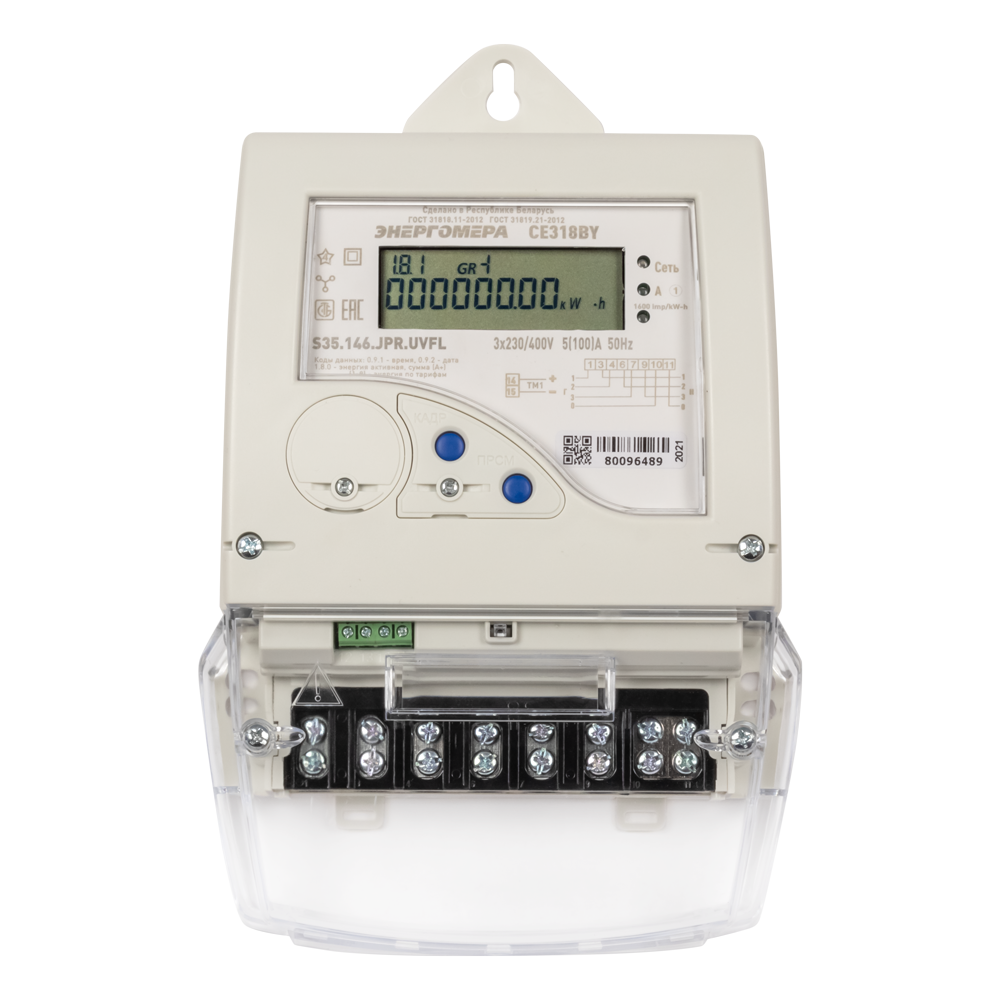

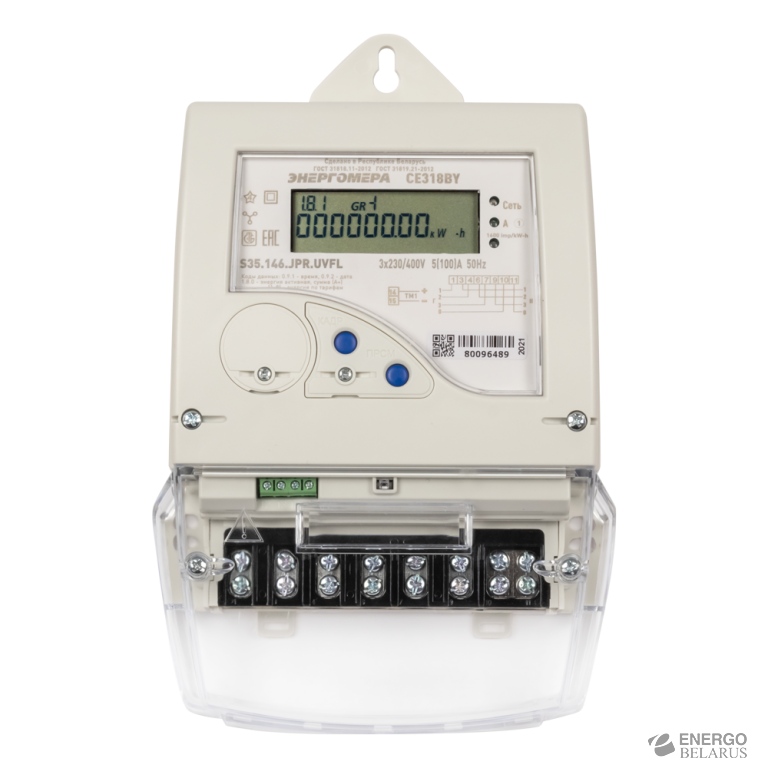

Счетчик активной и реактивной электрической энергии трехфазный CE318 BY в исполнении S35

ТУ BY 690329298.010-2016

Трёхфазный электросчётчик с непосредственным или трансформаторным включением.

Предназначен для установки в шкаф или щиток. Обеспечивает измерение и учёт активной и реактивной энергии, активной и реактивной мощности, коэффициента мощности, среднеквадра-тического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного (от 1 до 8 тарифов) учета электроэнергии. Счетчик может исполь-зоваться в автоматизированных информационных измерительных системах коммерческого учета электроэнергии (АИИС КУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.

Дополнительные технические характеристики:

• Класс точности:
• P; Q 0,5; 1,0;
• P; Q 0,5S; 0,5.
• Потребляемая мощность параллельной цепи, не более, В*А (Вт): 9,0 (2,0).
• Полная мощность, потребляемая каждой цепью тока при номинальном (базовом) токе, не более, (В×А): 0,1.

Особенности электросчетчика:

• Оптопорт.
• Интерфейсы: радио-модем и/или PLC-модем, RS-485.
• Контроль параметров сети
• Сохранение профилей нагрузки
• Контроль вскрытия клеммной крышки и корпуса счетчика («электронные пломбы»).
• Управление нагрузкой в 2-х режимах.
• Сигнализация превышения лимитов энергии и мощности.
• Фиксация воздействия на счетчик переменного электромагнитного и СВЧ полей (исп. "М").

Основной функционал электросчетчика:

Счетчик обеспечивает:

• ведение ретроспективы (фиксация значений накопителей энергии на начало до 128 суток, 40 расчетных периодов (месяцев), 10 лет);
• ведение ретроспективы по событиям (до 20 событий);
• ведение интервальных профилей четырех каналов энергии: активной и реактивной, прямого и обратного направления;
• защиту информации (пароли и электронные пломбы);
• сохранение расчетных показателей и данных в течении срока службы счетчика, а ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения;
• управления нагрузкой;
• индикацию данных на ЖКИ индикаторе с заданной периодичностью или пролистывание с помощью элементов управления (кнопки) на лицевой панели;
• сигнализацию об отклонении от лимитов по мощности и потреблению;
• измерение и/или отображение параметров сети.

Характеристики надежности:

• Минимальная наработка на отказ - 220000 часов.
• Межповерочный интервал - 8 лет.
• Средний срок службы - 30 лет.
• Гарантийный срок - 2 года с даты ввода в эксплуатацию, но не более 3 лет с даты выпуска.
