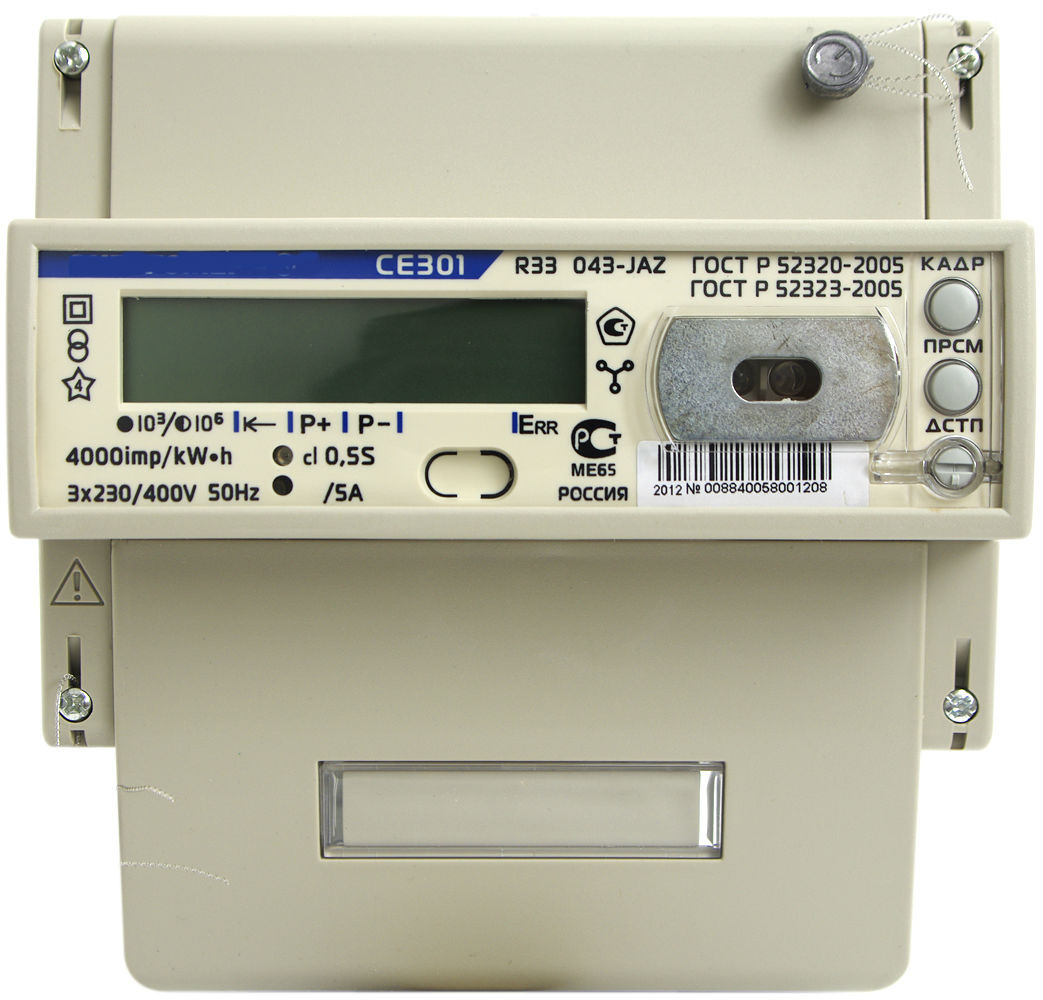

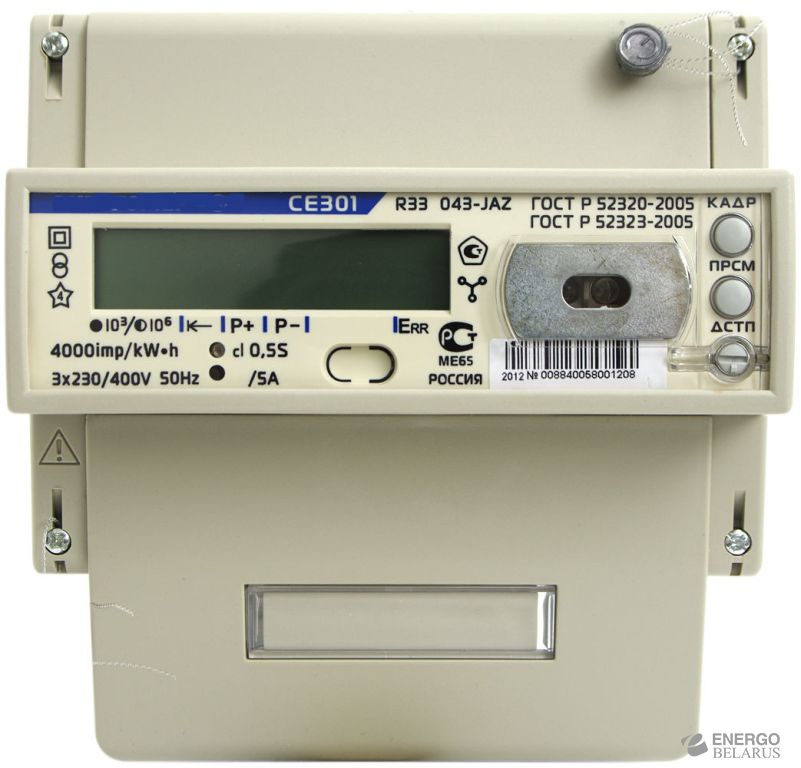

Счетчик электрической энергии CE 301 BY R33 146 JAZ

Устанавливается на рейку ТН-35 и в щиток. Осуществляет измерение и учет активной электронной энергии в трехфазных четырехпроводных цепях переменного тока с возможностью учета в одном или двух направлениях. Интеграция в систему контроля оплаты за счет удаленного сбора данных по цифровому интерфейсу, различным встроенным и внешним модулям связи и оптическому или IrDA порту.

Особенности электросчетчика:

• Электронная пломба.
• Наличие ИК-порта IrDA1.0 и оптического интерфейса.
• Реле управления нагрузкой.
• Реле сигнализации превышения лимитов потребления.
• Малое собственное энергопотребление.
• Интерфейс EIA485.
• Устойчивость к климатическим, механическим и электромагнитным воздействиям.

• Класс токоограничения: 1.
• Минимальная наработка на отказ – 160000 часов.
• Межповерочный интервал - 10 лет.
• Средний срок службы - 30 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска.

Счетчик обеспечивает учет и вывод на индикацию:

• количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 12 предыдущих месяцев;
• количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
• графиков активных мощностей (потребления), усредненных на заданном интервале времени 30 минут не менее 60 суток; значение активной мощности усредненное за прошедший трехминутный интервал;
• максимальное значение активной мощности, усредненное на 30-минутном интервале, за текущий и 12 прошедших месяцев раздельно по четырем тарифам.

• среднеквадратические значения фазных напряжений и токов;
• активную мощность.

• текущего времени и даты;
• разрешение перехода на «летнее» время (с заданием месяцев перехода на «зимнее», «летнее» время);
• до 12 дат начала сезона;
• до 12 зон суточного графика тарификации и до 36 графиков тарификации;
• до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
• коэффициентов трансформации тока и напряжения;
• лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.

• Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.
• Сохранение расчетных показателей и констант пользователя не менее 16 лет, а ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения.
• Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
• Точность измерений при изменении направления тока в фазной токовой цепи.
• Управления нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
• Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
• Индикацию данных на ЖКИ индикаторе с заданной периодичностью (Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
• Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
• Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
• Приведения всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.
• Сигнализацию об отклонении от лимитов по мощности и потреблению.

• В счетчике имеется испытательное выходное устройство - гальванически изолированное основное передающее устройство.
• Индикатор функциональности, оптический испытательный выход.
