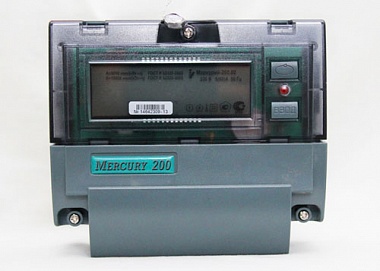

Однофазные счетчики используют для коммерческого учета активной электроэнергии в однофазных цепях переменного тока . Работают данные средства учета электроэнергии в автономном режиме и в составе АСКУЭ.
Функциональные возможности устройства представляют:
-
Учёт по 4 тарифам.Возможность настройки индивидуального расписания для отдельных дней недели и для каждого из 12-ти месяцев года. Можно устанавливать особое расписание для праздничных и дней. Переход на зимнее и летнее время в автоматическом режиме.
-
Необходимая информация по измерению, учету и хранению выводится на ЖК-индикатор и передается по интерфейсу CAN:
- количество учтенной активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам:
- всего от сброса показаний;
- на начало каждого из 11 предыдущих месяцев.
- мгновенные значения мощности, тока, напряжения;
- контроль максимальной мощности нагрузки. В случае потребности можно задать лимит максимальной мощности нагрузки и перевести счетчик в режим управления по лимитам. В случае превышения установленного лимита будет произведена запись в журнале событий с отметкой даты и времени произошедшего превышения. Журнал доступен к прочтения по любому из цифровых интерфейсов счетчика кроме PLC.
- Возможно управление нагрузкой через телеметрический выход внешними цепями коммутации.
Технические особенности:
-
датчик тока - шунт (учитывает постоянную составляющую);
- интерфейс CAN;
- встроенный модем PLC-I для передачи данных по силовой сети 220В (опция);
- крепление на DIN рейку;
- (счетчик комплектуется переходной планкой для крепления на место индукционных счетчиков).
Счётчики отображают на ЖК-индикаторе:
-
номер текущего тарифа;
- значение потребленной энергии с начала эксплуатации по каждому тарифу и сумму по всем тарифам в виде 6 знаков до запятой и 2 после;
- текущее значение активной мощности в нагрузке в кВт;
- текущие значения тока и напряжения;
- значение потребленной энергии с начала эксплуатации на первое число текущего и каждого из предыдущих 11-ти месяцев по каждому тарифу и сумму по всем тарифам;
- время переключения тарифных зон;
- текущие время и дату;
- адрес модема PLC;
- пиктограмма уровня сигнала модема.
В стандартном режиме счётчик с модемом PLС-I постоянно передаёт по силовой сети данные о потребленной электроэнергии нарастающим итогом без десятых долей кВт*ч:
-
показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ
-
(XXXХ кВт*ч) по сумме тарифов при условии, что счётчик запрограммирован в однотарифный режим;
-
показания в виде 4-х младших разрядов кВт*ч отображаемых на ЖКИ
-
(XXXХ кВт*ч) по текущему тарифу, при условии, что счётчик запрограммирован в многотарифный режим.
Высококачественные счетчики полностью отвечают требованиям Госстандарта. Высокая надежность и качество продукции подтверждено многочисленными испытаниями и многолетним опытом эксплуатации.
