Счетчик электрической энергии трехфазный индукционный СА4У-И699 10-40А
Характеристики
| Напряжение, В | 380 |
| Тип счетчика | Электрический |
| Класс точности | 2 |
| Гарантия, лет | 2 |
| Вид по количеству фаз | Трехфазный |
| Масса, кг | 3.7 |
| Диапазон рабочих температур, °C | -20...+40 |
Счетчик электрической энергии трехфазный индукционный И699 предназначен для измерений потребления активной энергии в трехфазных четырехпроводных цепях переменного тока по одному (однотарифные), двум, трем или четырем тарифам (многотарифные) в шести зонах суток.
Счетчик предназначен для работы в закрытых помещениях при температурах от минус 20 до плюс 40 °С и относительной влажности 80 % при температуре 25 °С, при отсутствии в воздухе агрессивных паров и газов.
Счетчик не предназначен для эксплуатации во взрывопожароопасных помещениях.

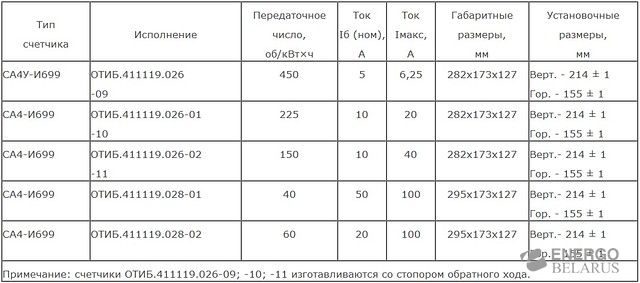

Основные технические данные и характеристики счетчика:
|
Тип счетчика: |
Трехфазный, индукционный |
|
Полная мощность, потребляемая цепью напряжения при номинальном напряжении и номинальной частоте, не более, Вт |
6,0 В×А, активная ― не более 1,5 |
|
Полная мощность, потребляемая в токовой цепи при номинальном токе и номинальной частоте, не более, Вт |
0,6 В×А (для счетчиков СА4-И699 с током нагрузки 50 – 100 А и 20-100 А не более 2,0 В×А). |
|
Средний срок службы, не менее, лет |
32 |
В комплект поставки счетчика СА4-И699 входит:
- счетчик с крышкой - 1 шт;
- руководство по эксплуатации - 1 экз.;
- упаковочная коробка - 1 шт.
Установка счетчика, порядок работы, техническое обслуживание:
- Установку счетчика производить согласно "Правилам устройства электроустановок" (ПУЭ).
- Эксплуатацию счётчиков производить в соответствии с ТКП 181-2009 «Правила технической эксплуатации электроустановок потребителей».
- Включать счетчик необходимо в полном соответствии с его номинальными данными и схемой, расположенной на внутренней стороне крышки зажимной колодки.
- Монтаж, демонтаж, вскрытие, ремонт, поверку и клеймение должны производить только специально уполномоченные организации и лица, согласно действующим правилам по монтажу электроустановок, соблюдая задаваемую последовательность фаз.
- Счетчик учитывает электроэнергию в киловатт-часах.
- Коэффициенты трансформации измерительных трансформаторов, не учитываемые счетным механизмом, указаны на добавочном щитке, прикрепленном к крышке клеммной колодки. Значение энергии на первичной обмотке трансформатора в этом случае определяется умножением показания счетного механизма на коэффициент К.
- Окно счетного механизма, в котором указывают десятые доли киловатт-часов, окаймлено черным цветом и отделено запятой. В счетных механизмах счетчиков 10-40 А и 50-100 А доли киловатт-часов отсутствуют.
- Счетчик должен проходить обязательную государственную поверку один раз в 4 года по СТБ 8003-93.
- Поверку счетчиков производить в соответствии с ГОСТ 8.259-2004.
- Наличие показаний на счетном механизме является следствием поверки счетчика на заводе, а не свидетельством его эксплуатации.
Транспортировка и хранение:
- Транспортирование счетчика должно производиться только в закрытом транспорте (железнодорожных вагонах, контейнерах, закрытых автомашинах, трюмах судов и т.д.) при условиях тряски с ускорением не более 30 м/с2 при частоте ударов от 80 до 120 в минуту, при температуре от минус 50 до плюс 50 ºС и относительной влажности 98 % при температуре 25 ºС.
- Счетчик до введения в эксплуатацию следует хранить в транспортной или потребительской таре.
- Счетчик должен храниться в закрытом помещении, где температура может колебаться от 5 до 40 ºС, относительная влажность воздуха не превышает 80 % при температуре 25 ºС при отсутствии агрессивных паров и газов.
Гарантии изготовителя:
- Изготовитель гарантирует соответствие счетчика требованиям технических условий (ТУ), СТБ ГОСТ Р 52320-2007, СТБ ГОСТ Р 52321-2007 при соблюдении условий эксплуатации, транспортирования, хранения, монтажа, демонтажа и при сохранности поверочной пломбы.
- Гарантийный срок эксплуатации ― 24 месяца со дня ввода счетчика в эксплуатацию или со дня продажи ― для счетчика, реализуемого через розничную торговую сеть. Гарантийный срок хранения ― 24 месяца с момента изготовления счетчика.
- Гарантии не распространяются на счетчик:
- с нарушенными пломбами ОТК и государственного поверителя;
- с механическими повреждениями корпуса;
- при отсутствии данных о монтаже и демонтаже счетчика в паспорте, для счетчика, бывшего в эксплуатации;
- при нарушении условий транспортирования, эксплуатации, хранения, монтажа, и демонтажа.
- Счетчик, у которого в течение гарантийного срока обнаружено несоответствие требованиям ТУ, подлежит возврату изготовителю для перепроверки и установления причин выхода его из строя. Неисправный счетчик заменяется или ремонтируется изготовителем при соблюдении потребителем условий эксплуатации, транспортирования, хранения, монтажа, демонтажа и при сохранности пломб. При нарушении указанных условий ремонт производится за счет потребителя.
