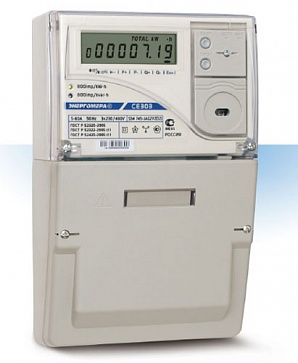

Трехфазный счетчик активной и реактивной энергии непосредственного включения используется с целью измерения:
-
активной и реактивной электрической энергии;
-
мощности;
- частоты;
- коэффициентов активной и реактивной мощности;
- углов между векторами фазных напряжений и векторами фазных токов и напряжений;
- среднеквадратического значения напряжения, силы тока.
Используют данные счетчики в АСКУЭ с целью измерения параметров на диспетчерский пункт, а также удаленного управления нагрузкой потребителя.
Технические характеристики счетчика:
Частота измерительной сети, Гц
|
50±2,5
|
Номинальное напряжение, В
|
3х230/400
|
Базовый (максимальный) ток, А
|
5 (60)
|
Стартовый ток (чувствительность), мА
|
10
|
Потребляемая мощность параллельной цепи, не более, В*А (Вт)
|
9,0 (0,8)
|
Полная потребляемая мощность последовательной цепи, не более, В*А
|
0,1
|
Глубина хранения суточных энергий, накопленных по тарифам
|
129 суток
|
Количество профилей нагрузки
|
до 4 (P+, P-, Q+, Q-)
|
Время усреднения профилей нагрузки, мин
|
1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
|
Глубина хранения каждого профиля, суток
|
255 суток (при времени усреднения 60 минут)
|
Диапазон рабочих фазных напряжений
|
(0,75 … 1,15) Uном
|
Счетчик располагает рядом функционального потенциала:
-
трехфазное реле управления нагрузкой;
-
фиксирование и хранение почасовых профилей нагрузки в течение 255 суток;
- наличие электронной пломбы крышки клеммной колодки;
- измерение и отображение на ЖКИ текущих значений тока, напряжения, частоты, мощности;
- возможность замены батареи без вскрытия корпуса и проведения внеплановой поверки прибора;
- возможность питания прибора от фазного и линейного напряжения;
- звуковое оповещение в случае отклонения от лимитов по мощности и потреблению;
- фиксирование максимального значения мощности для каждого тарифа в течение месяца и контроль превышения лимита для выдачи счетчиком команды на срабатывание реле управления нагрузкой;
- учет и вывод на индикацию:
- количества потребленной активной и реактивной электроэнергии суммарно и раздельно по 4 тарифам на конец месяца и за 12 предыдущих месяцев;
- количества потребленной активной и реактивной электроэнергии суммарно и раздельно по 4 тарифам на конец суток за последние 129 суток.
- защита памяти от непредвиденных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа).
- измерение отдельно по каждой фазе:
- активной энергии;
- реактивной энергии;
- текущего значения тока;
- текущего значения напряжения;
- текущего значения частоты сети;
- текущего значение мощности;
- угла сдвига между фазами;
- угла между векторами тока и напряжения фазы;
- коэффициента активной мощности фазы;
- коэффициента реактивной мощности фазы.
- В оборудовании предусмотрена опция фиксации в журнале событий:
- 100 корректировок времени;
- 100 изменений в настройке прибора;
- 50 состояний электронной пломбы;
- 100 событий состояния реле;
- 200 выходов за пределы допустимых значений фазных напряжений.
