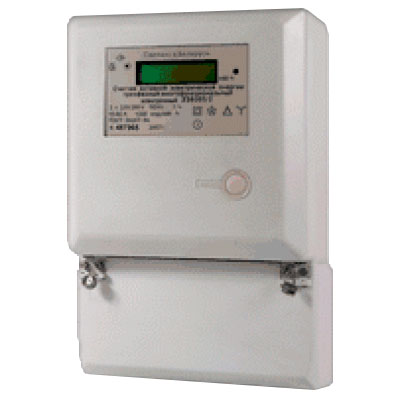

Счетчики электроэнергии трехфазные ЭЭ8005
Характеристики
Счетчики активной электрической энергии трехфазные многофункциональные электронные ЭЭ8005 предназначены для многотарифного учета активной электрической энергии в трехфазных четырехпроводных цепях переменного тока автономно или в составе автоматизированной системы контроля и учета электроэнергии АСКУЭ быт "ВЗЭП 2002" на объектах промышленных предприятий, энергетики, сельского хозяйства и в бытовом секторе. Счетчики сертифицированы в РБ, России.
Счетчики включены в "Отраслевой рекомендуемый перечень средств коммерческого учета электрической энергии".
Технические характеристики
| 1. Класс точности | 1 |
| 2. Номинальный (максимальный) токи: | |
| - при непосредственном включении, А | 10(60); 20(100) |
| - при трансформаторном включении, А | 5(7,5) |
| 3. Порог чувствительности: | |
| - непосредственного включения для 10(60)А, мА, не более | 40 |
| - непосредственного включения для 20(100)А, мА, не более | 80 |
| - трансформаторного включения, мА, не более | 20 |
| 4. Погрешность среднего суточного хода часов реального времени, с, не более | 5,5 |
| 5. Рабочие диапазоны температур, °С | |
| - основной(ЭЭ8005) | от минус 20 до плюс 55 |
| - расширенный(ЭЭ8005-Т) | от минус 40 до плюс 55 |
| 6. Средний срок службы | 24 года |
| 7. Гарантийный срок эксплуатации | 3 года |
| 8. Межповерочный интервал | 8 лет |
| 9. Габаритные размеры, мм | 191x296x90 |
| 10. Масса, кг, не более | 1,5 |
Таблица исполнений счетчиков
| Модификация счетчиков | Способ подключения | Порт интерфейса RS-485 | Устройство управления нагрузкой |
| ЭЭ8005/1(10-60 А) | Непосредственный | Нет | Нет |
| ЭЭ8005/2(10-60 А) | Непосредственный | Есть | Нет |
| ЭЭ8005/3(10-60 А) | Непосредственный | Нет | Есть |
| ЭЭ8005/4(10-60 А) | Непосредственный | Есть | Есть |
| ЭЭ8005/5(20-100 А) | Непосредственный | Нет | Нет |
| ЭЭ8005/6(20-100 А) | Непосредственный | Есть | Нет |
| ЭЭ8005/7(20-100 А) | Непосредственный | Нет | Есть |
| ЭЭ8005/8(20-100 А) | Непосредственный | Есть | Есть |
| ЭЭ8005/11(5-7,5 А) | Трансформаторный | Нет | Нет |
| ЭЭ8005/12(5-7,5 А) | Трансформаторный | Есть | Нет |
| ЭЭ8005/13(5-7,5 А) | Трансформаторный | Нет | Есть |
| ЭЭ8005/14(5-7,5 А) | Трансформаторный | Есть | Есть |
