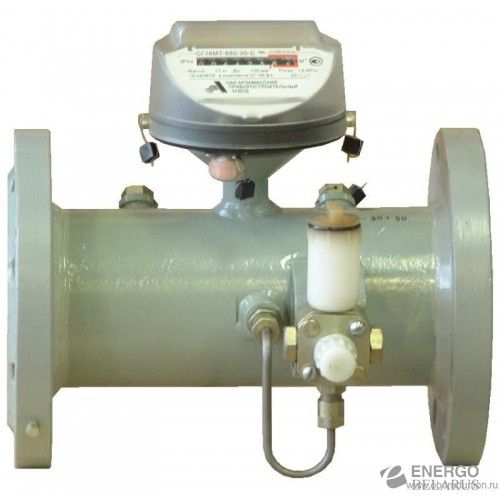

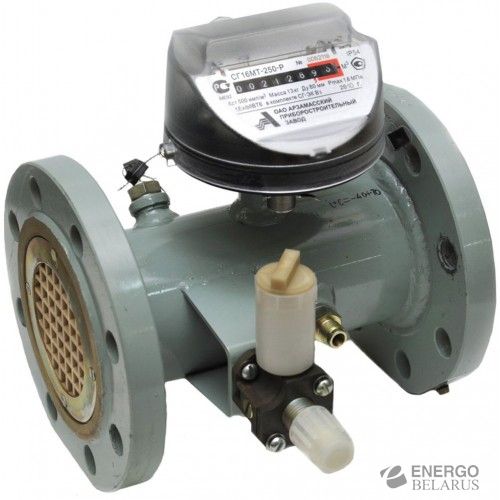

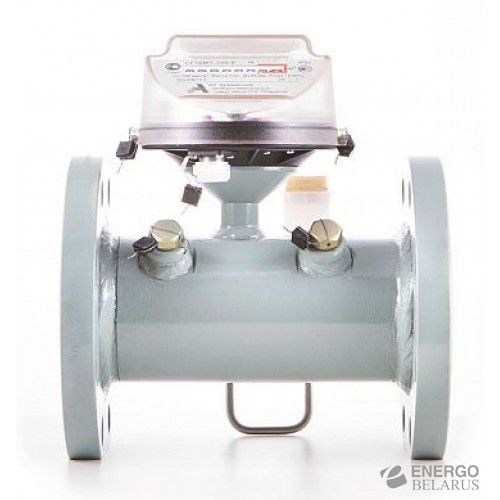

Счетчик газа турбинный СГ-16
Характеристики
| Гарантия, мес | 24 |
| Межповерочный интервал, лет | 5 |
| Минимальный срок службы, лет | 12 |
| Модель | СГ-16 |
| Температура окружающей среды, °С | -30...+50 |
Назначение счетчиков газа турбинных СГ16МТ, СГ16МТ-Р, СГ75МТ, СГ 16мт, СГ-16
Счетчики газа турбинные СГ 16 (СГ16МТ, СГ16МТ-Р, СГ75МТ, сг 16мт, сг-16) предназначены для измерения объема плавноменяющихся потоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, попутный газ с парциальным давлением сероводорода не более 0,01 МПа, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м³) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях.
СГ16 счетчик газа может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз. Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).
Описание счетчиков газа турбинных СГ16МТ, СГ16МТ-Р, СГ75МТ, СГ 16мт, СГ-16
По габаритно-присоединительным размерам счетчики СГ16МТ-Р, СГ75МТ-Р полностью заменяют все ранее выпускавшиеся счетчики типа СГ.
Количество импульсов «НЧ» выхода, соответствующее прохождению через счетчик 1 м³ газа:
- 10 имп./м³ — для СГ 16МТ-100 — СГ 16МТ-650, — для СГ75МТ-160 — СГ75МТ-650
- 1 имп./м³ — для остальных счетчиков.
При монтаже газовых счетчиков рекомендуется применять: фланцы из стали 09Г2С-Св-4 ГОСТ 19281-89 для СГ-16 МТ по ГОСТ 12820-80, для СГ-75МТ-1 по ГОСТ 12821-80; для уплотнения фланцевых соединений прокладки для СГ-16 МТ из паронита ПМБ ГОСТ 481-80, для СГ-75МТ-1 из алюминия по ГОСТ 21631-76; шпильки из стали 35Х технические требования по ГОСТ 10494-80; гайки из стали 35Х ГОСТ 10495-80.
Счетчик соответствует ГОСТ 28724-90.
Производство счетчика СГ-16 обеспечивается: разрешением на применение №РРС 00-16476; заключением экспертизы промышленной безопасности № 1091-2005; лицензией на изготовление и ремонт средств измерения № 000181-ИР; сертификатом об утверждении типа RU.С.29.006.А № 21547.
Обозначение при заказе счетчиков газа турбинных СГ 16 (СГ16МТ, СГ16МТ-Р, СГ75МТ, сг 16мт, сг-16):
При заказе следует указать тип прибора, максимальное значение объемного расхода и давления газа, нижний предел температурного диапазона, материал из которого изготавливается прибор, диапазон измерения расхода (1:20 цифрой 2; 1:10 не указывается).
Пример обозначения счетчиков газа турбинных СГ 16 (СГ16МТ, СГ16МТ-Р, СГ75МТ, СГ 16мт, СГ-16):
Счетчик газа для максимального значения объемного расхода 250 м³/ч и давления среды до 1,6 МПа (16 кгс/см²) с «НЧ» выходом, предназначенный для эксплуатации при температуре от минус 40 °С, материал — сталь, диапазон измерения — 1:20: СГ16МТ-250-40-С-2 ТУ4213-001-07513518-94.
Счетчик газа для максимального значения объемного расхода 250 м³/ч и давления среды до 7,5 МПа (75 кгс/см²), без фланцевого исполнения, предназначен для эксплуатации при температуре от минус 40 °С, материал — сталь: СГ75МТ-250-40-С-2 ТУ4213-001-07513518-94.
Основные технические характеристики счетчиков газа турбинных СГ16МТ, СГ16МТ-Р, СГ75МТ, СГ 16мт, СГ-16
| Параметр | Значение |
|---|---|
| Температура измеряемого газа, °С | от –20 до +50 |
| Температура окружающего воздуха, °С | от –30 до +50 по заказу – от 40 до +50 |
| Рабочее давление измеряемого газа, МПа | 1,6 (СГ16); 7,5 (СГ75) |
| Потеря давления, не более, Па (мм вод.ст.) | 1200 (120) |
| Длины прямых участков | не менее 5 Ду до счетчика и не менее 3 Ду после |
Примечание: для уменьшения длины прямых участков до и после счетчика используется стабилизатор потока газа СПГ.
Точностные характеристики счетчиков газа турбинных СГ 16 (СГ16МТ, СГ16МТ-Р, СГ75МТ, сг 16мт, сг-16):
- Порог чувствительности счетчика, не более 0,033 Qmax для СГ16(М)100 0,02 Qmax для остальных исполнений.
- Основная относительная погрешность счетчика, в диапазоне расходов от 20 до 100% Qmax — ± 1%
Технические характеристики счетчиков
| Условное обозначение | Ду, мм | Qmax, м³/ч | Qmin, м³/ч | Масса, кг |
|---|---|---|---|---|
| СГ16МТ | ||||
| СГ 16МТ-100 | 50 | 100 | 10 | 5 |
| СГ16МТ-250 | 80 | 250 | 12,5 | 13 |
| СГ16МТ-400 | 100 | 400 | 20 | 17 |
| СГ16МТ-650 | 100 | 650 | 32,5 | 17 |
| СГ 16МТ-800 | 150 | 800 | 40 | 32 |
| СГ16МТ-1000 | 150 | 1000 | 50 | 32 |
| СГ16МТ-1600 | 200 | 1600 | 80 | 46 |
| СГ16МТ-2500 | 200 | 2500 | 125 | 46 |
| СГ16МТ-4000 | 200 | 4000 | 200 | 46 |
| СГ16МТ-Р | ||||
| СГ16МТ-250-Р3 | 80 | 250 | 10 | 13 |
| СГ16МТ-400-Р3 | 100 | 400 | 16 | 17 |
| СГ 16МТ-650-Р3 | 100 | 650 | 25 | 17 |
| СГ16МТ-800-Р3 | 150 | 800 | 25 | 32 |
| СГ16МТ-1000-Р3 | 150 | 1000 | 32,5 | 32 |
| СГ16МТ-1600-Р3 | 200 | 1600 | 50 | 46 |
| СГ16МТ-2500-Р3 | 200 | 2500 | 80 | 46 |
| СГ16МТ-4000-Р3 | 200 | 4000 | 130 | 46 |
| СГ75МТ | ||||
| СГ75МТ-250 | 80 | 250 | 12,5 | 17 |
| СГ75МТ-400 | 100 | 400 | 20 | 20 |
| СГ75МТ-650 | 100 | 650 | 32,5 | 20 |
| СГ75МТ-800 | 150 | 800 | 40 | 45 |
| СГ75МТ-1000 | 150 | 1000 | 50 | 45 |
| СГ75МТ-1600 | 200 | 1600 | 80 | 75 |
| СГ75МТ-2500 | 200 | 2500 | 125 | 75 |
| СГ75МТ-4000 | 200 | 4000 | 200 | 75 |

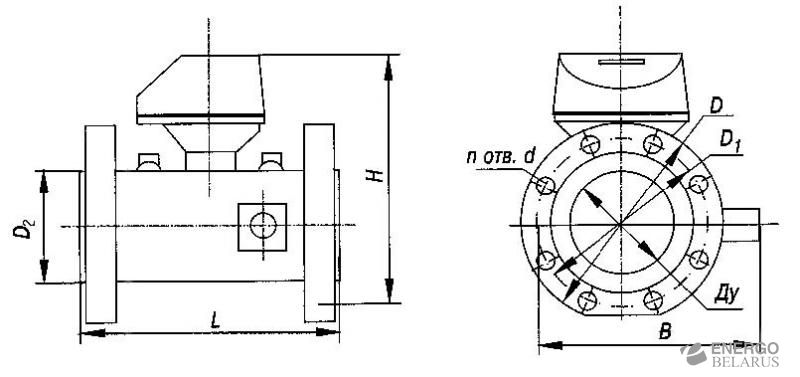

Габаритные и присоединительные размеры счетчиков СГ75МТ, СГ16МТ (фланцевое исполнение), сг-16
| Обозначение исполнения счетчика | Ду, мм | D | D1 | D2 | d/n | L | H | B |
|---|---|---|---|---|---|---|---|---|
| СГ16Т-250 | 80 | 195 | 160 | 133 | 18/8 | 240 | 255 | 280 |
| СГ16Т-400 | 100 | 215 | 180 | 158 | 18/8 | 300 | 275 | 305 |
| СГ16Т-650 | 150 | 280 | 240 | 212 | 22/8 | 450 | 330 | 365 |
| СГ16Т-800 | ||||||||
| СГ16Т-1000 | 200 | 335 | 295 | 268 | 22/12 | 450 | 390 | 430 |
| СГ16Т-1600 | ||||||||
| СГ16Т-2500 | ||||||||
| СГ16Т-4000 |
Габаритные и присоединительные размеры счетчиков СГ75МТ, СГ16МТ-100 (безфланцевое исполнение)
| Обозначения исполнения СГ16 счетчика газа | Ду, мм | D | L | L1 | L2 | H | H1 |
|---|---|---|---|---|---|---|---|
| СГ75МТ-250 | 80 | 140 | 240 | 245 | 258 | 267 | 291 |
| СГ75МТ-400 | 100 | 164 | 300 | 305 | 282 | 291 | 304 |
| СГ75МТ-650 | 150 | 218 | 450 | 455 | 353 | 362 | 348 |
| СГ75МТ-1000 | |||||||
| СГ75МТ-650 | 200 | 295 | 450 | 455 | 424 | 431 | 380 |
| СГ16Т-1600 | |||||||
| СГ16Т-2500 | |||||||
| СГ16Т-4000 | |||||||
| СГ16МТ-100 | 50 | 103 | 103 | 150 | - | 260 | - |

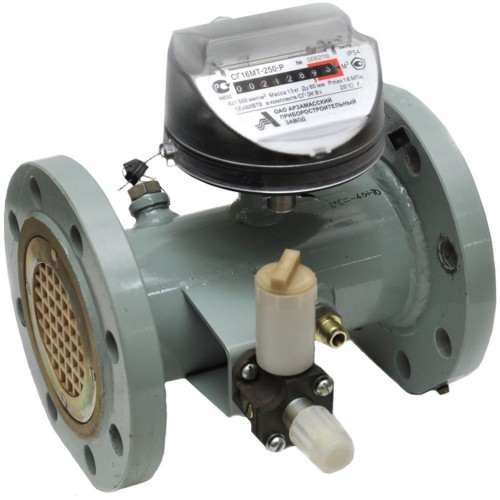

В счетчиках СГ16МТ-Р применена оригинальная конструкция входного стабилизатора потока газа, что обеспечило высокую метрологическую стабильность при минимальной длине прямых участков до и после счетчика равной 2 Ду и 1 Ду.
Характеристики счетчиков СГ16МТ-Р
| Обозначение исполнения счетчика | Расход Qmax, м³/ч | Qmin, м³/ч | Ду, мм |
|---|---|---|---|
| СГ16МТ-100-Р-1 | 100 | 8 | 50 80 100 150 200 |
| СГ16МТ-160-Р-2 | 160 | 8 | |
| СГ16МТ-250-Р-3 | 250 | 10 | |
| СГ16МТ-400-Р-3 | 400 | 16 | |
| СГ16МТ-650-Р-1 | 650 | 25 | |
| СГ16МТ-800-Р-3 | 800 | 25 | |
| СГ16МТ-1000-Р-3 | 1000 | 32,5 | |
| СГ16МТ-1600-Р-3 | 1600 | 50 | |
| СГ16МТ-2500-Р-3 | 2500 | 80 | |
| СГ16МТ-4000-Р-3 | 4000 | 130 |
Номер в госреестре 14124-03
Межповерочный интервал 5 лет
Гарантийный срок 24 месяца
Срок службы не менее 12 лет
