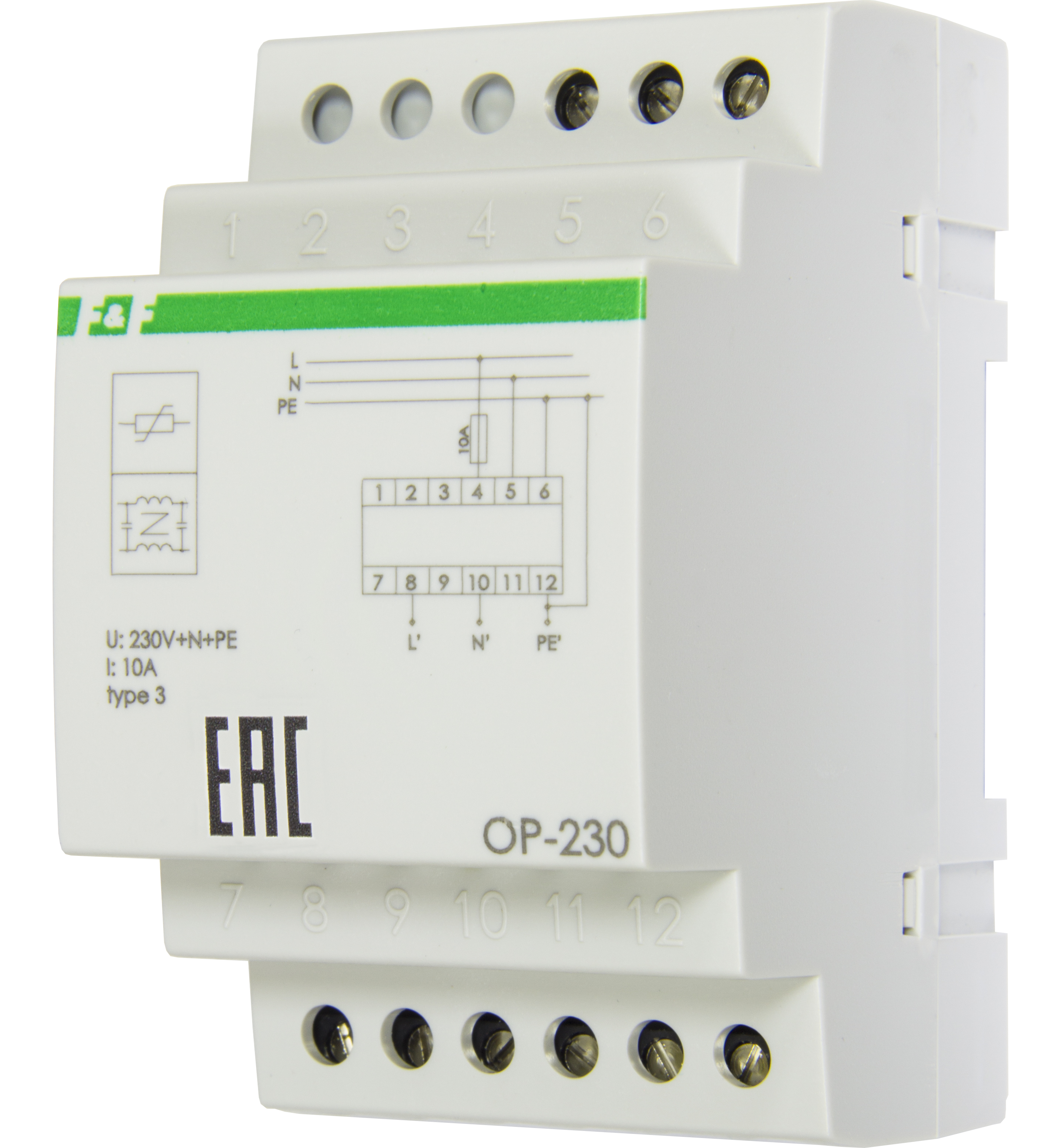

OP-230 Фильтр питания помехоподавляющий
Характеристики
Назначение Для подавления индустриальных помех, распространяющихся по питающей сети от промышленного оборудования (различного рода преобразователей, импульсных источников питания, электродвигателей и т. п.).
Конструкция фильтра ОР-230 разработана с учётом стандартов и рекомендаций МЭК и соответствует классу D по стандарту IEC 61643-1:2001.
Внимание:
- Фильтр необходимо защищать предохранителем 10 А или автоматическим выключателем С10.
- Для нормальной работы фильтра в электрической схеме должен быть защитный провод РЕ.
- Перед фильтром рекомендуем устанавливать разрядники класса В+С.
Технические данные:
| Параметр | OP-230 |
|---|---|
Номинальное напряжение, В: | 220 В 50 Гц |
| Номинальный ток(АС1), А: | 10 |
| Максимальное рабочее напряжение, В: | 255 |
| Защитный уровень напряжения между шинами L-N, кВ: | 1 |
| Время срабатывания, нс: | 25 |
| Входная индуктивность, мГН: | 1 |
| Ток утечки, мА: | 0,5 |
| Входная емкость L-N, нФ: | 880 |
| Входная емкость L(N)-PE, нФ: | 2,2 |
| Ослабление помех, dB: | >85 |
Рабочая температура: | от -25 до +50 |
Габариты (ШхВхГ), мм: | 52,5x90x65 |
| Подключение: | винтовые зажимы 2,5 мм2 |
