Блок реле контроля фаз ЭЩР-БРКФ предназначен для защиты однофазных и трехфазных потребителей электрической энергии напряжением до 0,4кВ частоты 50Гц в жилых и общественных зданиях. Блок реле контроля фаз защищает потребителей от провалов и превышений напряжения сети номинальных величин, от обрыва нейтрали и нарушения чередования фаз.

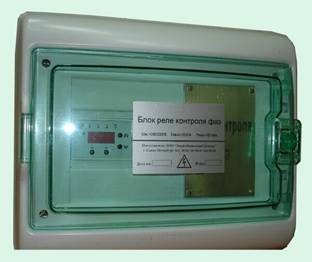

Конструктивно ЭЩР-БРКФ выполнен из ударопрочного и пожаробезопасного пластикового корпуса (самозатухающий инженерный полимер АВС и поликарбонат) со степенью защиты IP65. Корпус БРКФ оборудован прозрачной дверцей с замком, а так же и перфорированными отверстиями для ввода кабелей.

Исполнение ЭЩР-БРКФ – настенное. Габарит блока зависит от мощности защищаемой нагрузки (габаритов контактора).

Основой конструкции ЭЩР-БРКФ является высококачественное реле контроля фаз с возможностью глубокой настройки параметров. Микропроцессор реле непрерывно контролирует качество входного трехфазного электропитания. При соответствии электропитания норме, исполнительный элемент блока (силовой контактор) подключает к сети потребителей, а при не соответствии - отключает.

Для удобства монтажа ЭЩР-БРКФ оборудован удобными клеммными зажимами для подключения входящего и выходящего силовых кабелей. ЭЩР-БРКФ выпускается на различные мощности и часто используется в комплекте со стабилизаторами напряжения.

ЭЩР-БРКФ обеспечивает:

• непрерывный контроль величины напряжения по всем фазам и защитное отключение нагрузки при превышении (провале) напряжения за границы установленного коридора
• защитное отключение нагрузки при обрыве любой из фаз
• защитное отключение нагрузки при обрыве нейтрали
• защитное отключение нагрузки при нарушении порядка чередования фаз
• световую индикацию наличия питания фаз
• расшифровку причины защитного отключения

БРКФ позволяет регулировать:

• верхний порог срабатывания по напряжению
• нижний порог срабатывания по напряжению
• задержку срабатывания защиты.
