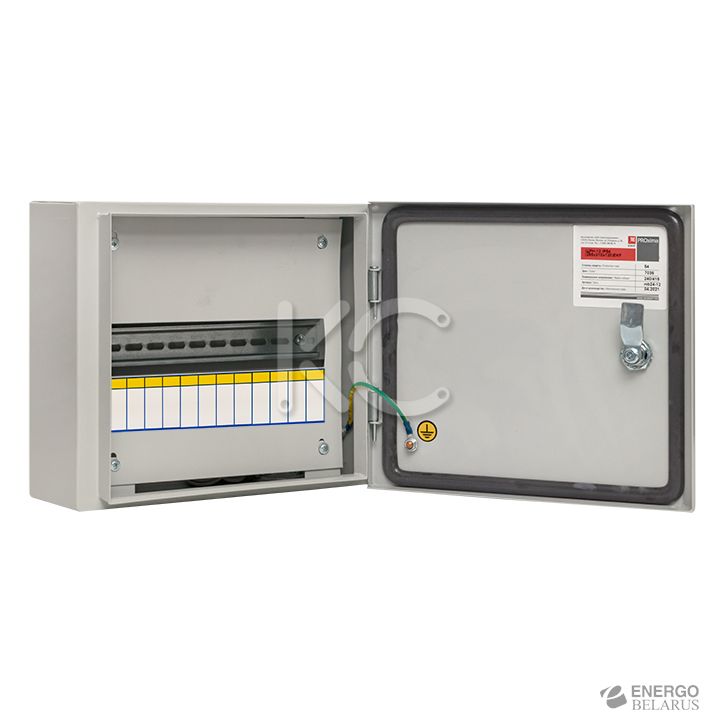

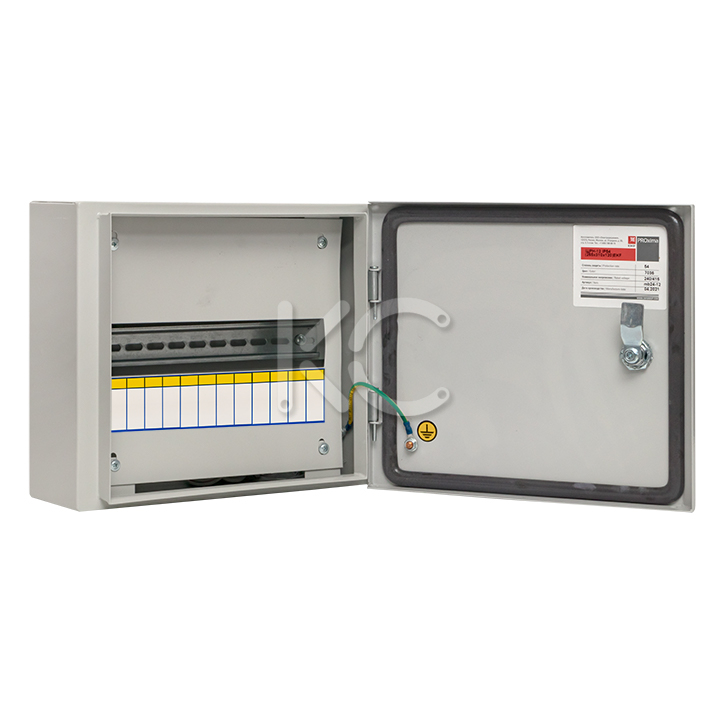

Щит ЩРН-12 IP54 (265х310х120) EKF PROxima
- Розница
- Опт
- Под заказ (на 16.07.2023) Проверено
Код товара: 196-468-7
Розничная цена:
94,68 руб. с НДС
e-mail:
client@crazyservice.net
Характеристики
- Назначение
- Применение
- Преимущества
- Технические характеристики
- Габаритные и установочные размеры
- Особенности эксплуатации и монтажа
- Схема монтажа
Назначение
Щиты распределительные ЩРн EKF PROxima предназначены для распределения электроэнергии, защиты от токов перегрузки и короткого замыкания. Возможна установка различного модульного оборудования. Сфера применения разнообразна: от жилого сектора до промышленности. Электрощиты изготовлены из российской стали, соответствующей ГОСТ 1050-88. Сборка корпусов осуществляется методом сварки, что обеспечивает их высокую жесткость и герметичность соединения частей. Электрощиты оснащены съемной фальшпанелью. Электрощиты защищены от коррозии и разрушающего воздействия погодных факторов благодаря фосфатированию и использованию атмосферостойкой порошковой краски.
Применение
Применяются в сферах производства и промышленности, а также в гражданском строительстве: в административных помещениях, офисно-торговых помещениях, частных жилых домах, гаражных кооперативах.
Предназначены для:
- дальнейшей сборки щитов распределения электроэнергии;
- защиты сетей от токов перегрузки и короткого замыкания;
- установки различного модульного оборудования.
Преимущества
- Атмосферостойкая порошковая краска AkzoNobel.
- Качественный сварной корпус.
- Обмедненные шпильки. Закрепленный поводок заземления.
- Герметичный уплотнитель на дверце и пылевлагозащищенный замок.
- Скошенный желоб препятствует попаданию влаги внутрь.
- Усиленные петли.
- Пластины для навесного монтажа.
Технические характеристики
| Параметры | Значения |
|---|---|
| Номинальное напряжение, В | 230 / 400 |
| Номинальный ток, А | 125 |
| Материал и толщина корпуса | сталь до 1 мм |
| Тип покрытия | порошковое с фосфатированием |
| Цвет | RAL-7035 (шагрень) |
| Подвод кабеля | снизу |
| Способ установки | навесной |
| Угол открытия дверей | 120° |
| Степень защиты | IP54 |
| Климатическое исполнение | УХЛ3 |
| Габариты (В х Ш х Г), мм | 265 х 310 х 120 |
| Максимальное количество модулей | 12 |
| Количество DIN-реек | 1 |
Габаритные и установочные размеры
| ЩРн-12 IP 54 EKF PROxima | |||
|---|---|---|---|
 | |||
| В, мм | В1, мм | Н, мм | Н1, мм |
| 310 | 220 | 265 | 133 |
Особенности эксплуатации и монтажа
- Электрощиты должны эксплуатироваться только во невзрывоопасных средах, не содержащих токопроводящей пыли и химически активных веществ.
- Электрощиты оборудованы защитной фальшпанелью, предотвращающей свободный доступ к токоведущим частям.
- Установленные шины в дополнительной комплектации значительно сокращают время монтажа.
- Модели со степенью защиты IP54 оснащены скошенным желобом в конструкции корпуса, что дает дополнительную защиту от проникновения влаги и грязи внутрь щита.
- Для удобства настенной установки на задней стенке щита заготовлены монтажные отверстия и прилагается крепежный комплект.
Схема монтажа
| ЩРн-12 IP 54 EKF PROxima |
|---|
 |
