Щит жилого дома главный распределительный ГРЩД

ГРЩД используется для приема и распределения электрической энергии напряжением 220/380В переменного тока частотой 50Г, в сетях с системами заземления TN-C-S, TN-S, для защиты от перегрузок и короткого замыкания отходящих линий потребителей.

Его устанавливают в многоэтажных домах современной застройки.

Типовой ГРЩД имеет следующие характеристики:

• высота эксплуатации над уровнем моря не выше 2000 м;
• температура среды: от -5°С до +45°С;
• номинальное напряжение: 380/220В;
• номинальная частота: 50 Гц;
• ток электродинамической стойкости шин: от 10 кА.

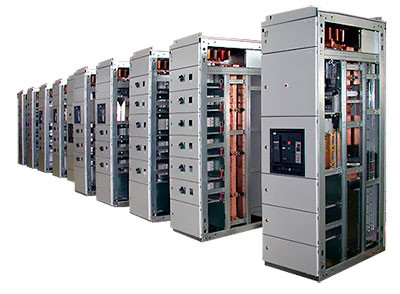

Конструктивно ГРЩД представляет собой один или несколько сборных металлических шкафов. В большинстве случаев они не защищают содержимое от влаги и проникновения посторонних предметов, имея степень защиты не более IP30.

Если же предполагается эксплуатация в нестандартных условиях, изготавливают пылевлагозащищенный корпус. Степень защиты таких корпусов может доходить до IP65. В зависимости от установленной аппаратуры, каждый шкаф выполняет собственную функцию – различают вводные, линейные и секционные шкафы. На передние панели выводят регуляторы управления, индикаторы систем сигнализации и контроля.

Электроэнергия посредством кабелей подводится от подстанций и резервных генераторов к основному рабочему элементу ГРЩД – распределительным шинам. Они представляют собой широкие медные полосы, через которые энергия коммутируется между потребителями.

В комплект ГРЩД может входить следующее оборудование:

• АВР или блок автоматического ввода резерва. Позволяет обестачивать шины или линии отдельных потребителей при возникновении аварийной ситуации в автоматическом или ручном режиме. Возможно переключение этой линии на другой источник питания. Например, независимую подстанцию или генератор.
• Аппаратура учёта потребляемой энергии – бытовые или промышленные электросчетчики.
• PE-шина. Шина для заземления. Для предотвращения однофазных замыканий, она может оснащаться отдельным трансформатором тока.
• Дополнительное защитное оборудование: предохранители с плавкими вставками, реле контроля напряжения, УЗО или дифавтоматы, молниезащита и пр.
• Аппаратура контроля качества электрической энергии. Она позволяет уменьшить электромагнитные помехи на линиях, управлять основными и вспомогательными нагрузками, считывать и передавать информацию о рабочем состоянии систем и узлов.
• Дополнительное измерительное оборудование: вольтметры, амперметры и прочее.
• Сигнальное оборудование.
