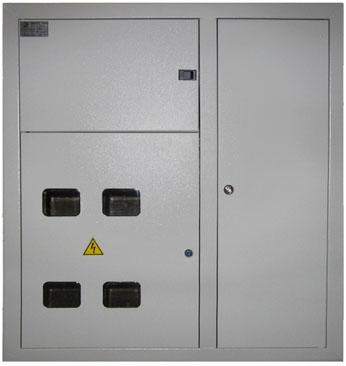

Щитки этажные ЩЭм

Щитки этажные ЩЭ (далее – щитки) разработаны с учетом современных требований по увеличению их нагрузочной способности, количеству групповых линий на квартиру, дизайну, обеспечению безопасности при эксплуатации электробытовых приборов.

Щитки предназначены для распределения и учета электрической энергии, защиты электрических сетей квартир от перегрузок и коротких замыканий, токов утечки на "землю" вследствие повреждений изоляции сетей, а также для установки аппаратуры телевизионной, радиотрансляционной, телефонной и т.п. сетей (щитки со слаботочным отделением).

Щитки соответствуют требованиям ГОСТ 9413 и ТУ РБ 100357142.007-2001.

Устройство щитков позволяет осуществлять их подключение к сетям систем TN-S и TN-C-S без разрезания магистральных проводов сечением до 90 мм?.Схемы электрические принципиальные различных вариантов подключения щитков к магистральной сети показаны на рисунках 1, 2.Щитки предназначены для установки в нишах стен многоэтажных жилых домов, габаритные размеры ниш должны соответствовать рисункам 3, 4.
