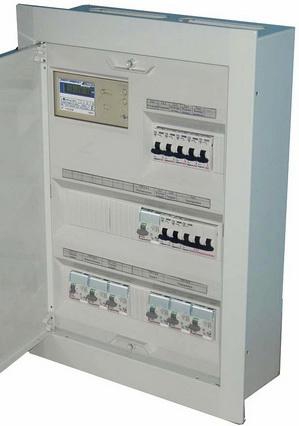

Ùèòêè ðàñïðåäåëèòåëüíûå Ù81-Ëåã äëÿ æèëûõ çäàíèé

Щитки соответствуют требованиям СТБ МЭК 60439-1-2007.

Щ81-Лег устанавливаются стационарно на стенах или в нишах стен внутри жилых зданий.

Щ81-Лег обеспечивают:
- ввод трехфазной сети напряжением 380/220В, 50Гц или однофазной сети напряжением 220В, 50Гц кабелем сечением до 4 х 50 мм;
- распределение электрической энергии по трехфазной или однофазной цепи;
- учет электрической энергии в трехфазных и однофазных цепях потребления;
- защиту всех цепей от перегрузок и токов короткого замыкания;
- защиту от токов утечки на землю.

В зависимости от назначения разработаны следующие модификации щитков:
- Щ81-Лег1 - коттеджный;
- Щ81-Лег9 - квартирный щиток.

Предусмотрено наличие изолированной нулевой (N) и связанной с корпусом защитной (РЕ) шины, соединенныеперемычкой, укомплектованных контактными зажимами.

Выключатели распределения могут быть в любом сочетании по номинальному току тепловых расцепителей, приэтом сумма рабочих токов выключателей в каждый момент времени не должна превышать номинальный ток вводного аппарата.

Условия эксплуатации:

- высота установки над уровнем моря не более - 1000 м;
- окружающая среда – атмосфера типа II по ГОСТ 15150-69, при этом должна быть взрывобезопасной, пожаробезопасной, не содержащей токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры изделия.
