Щит управления котлом (водогрейным, паровым ) САФАР-БЗК
Характеристики
| Мощность, кВт | 7.6 |
| Ширина, мм | 500 |
| Глубина, мм | 270 |
| Высота, мм | 400 |
| Степень защиты IP | 54 |
| Напряжение, В | 380 |
| Страна производитель | Россия |
| Температура эксплуатации, °С | -0...+70 |
| Масса, кг | 5 |

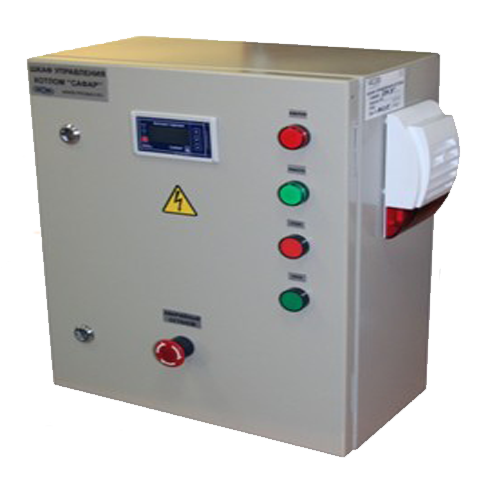

Шкаф САФАР-БЗК представляет собой щит для автоматизации розжига и регулирования и не прерывного контроля наличия или отсутствия пламени горелок работающих на газообразном и жидком топливе. Схема автоматики собрана на контролера Сафар, что позволяет осуществлять контроль регулирования и защиты до десяти параметрам и при этом значительно уменьшить расходы на автоматизацию котла.
Назначение:
- Шкаф САФАР-БЗК обеспечивает корректный плавный розжиг горелки.
- В процессе работы прибор осуществляет поддержание заданного соотношения газ/воздух перед горелкой, а так же контроль аварийных сигналов.
- В автомате может быть активирован регулятор, обеспечивающий поддержание заданного параметра температуры, давления пара при помощи плавного регулирования.
Основные функциональные возможности:
| Наименование функции | Наличие или отсутствие и краткие характеристики |
|---|---|
| Автомат контроля герметичности | Есть |
| Работа с датчиками | Универсальный вход работает с аналоговыми, так и с дискретными датчиками |
| Интерфейс | RS-485 Modbus RTU |
| Часы реального времени | Позволяет котлоагрегату работать по суточному и/или недельному графику, что экономит до 30% тепловой энергии; |
| Автоматический розжиг и останов котла | Есть |
| Контроль герметичности | Есть. Встроенный в прибор модуль. |
| Поддержание в заданных пределах температуры воды на выходе из котла | Есть. Путем позиционного регулирования мощности горелки |
| автоматическое регулирование или режим прогрева | Есть дискретное регулирование подачи воздуха в соответствии с подачей топлива (большое и малое горение) |
| Индикация | формирование информации о текущем состоянии и вывод ее на OLED индикатор |
| функция контроля сетевого напряжения питания | Есть с индикацией на OLED индикаторе |
Дополнительные технические характеристики:
| Наименование параметра | Значение параметра |
|---|---|
| Рабочее напряжение | 380 В (+10..-15%) / 50Гц |
| Потребляемая мощность | не более 7,6 кВа |
| Максимальная нагрузка на контакты релейных выходов | Реле 4 А, Пускатель 10 А |
| Дискретные входные сигналы | 220В / 50 Гц |
| Аналоговые входные сигнал | 4 – 20 мА |
| Длина экранированного кабеля иондатчика | не более 20 м |
| Тип подключаемого датчика температуры | Термометр сопротивления Pt100 |
