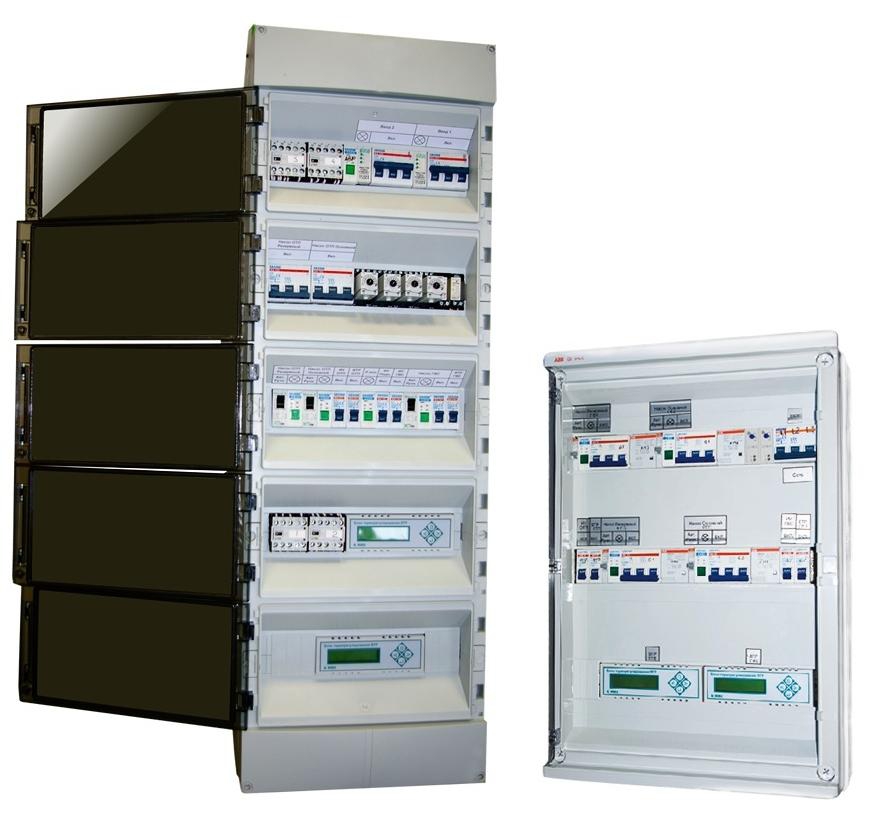

Шкафы управления системами теплоснабжения и вентиляции ВШУ-1-11-30.30-1-220IP54
Характеристики
Шкафы ВШУ для управления установкой приточной вентилиции
Назначение
Шкаф управления ВШУ-33-4-1Р54 (далее - шкаф управления) предназначен для автоматического управления установкой приточной вентиляции.
Состав оборудования системы приточной вентиляции, подключаемого к шкафу управления:
- электропривод клапана регулирующего;
- электропривод жалюзи;
- приточный вентилятор;
- датчики температуры (один датчик ТВН и три датчика ТВП);
- датчик пожарной сигнализации.
Обеспечивается сигнализация отказов, диагностируемых блоком терморегулирования ВТР 10И (включение звонка или фонаря) и дистанционное включение или выключение системы.
Технические характеристики
| Наименование | Характеристика |
| Питающая сеть | 220В, 50Гц |
| Электропривод клапана: - тип управления - управляющее напряжение | Трехпозиционное 220В, 50Гц |
| Электропривод жалюзи: - тип управления - управляющее напряжение | Двух- или трехпозиционное 220В, 50Гц |
| Вентилятор: - тип электросети - мощность кВт, не более - мощность с пускателем по месту - ручное управление | 220В, 50Гц 0,5 без ограничений + |
| Условия эксплуатации: - температура окружающей среды - относительная влажность воздуха | 5-50 °С до 80% при 35 °С |
| Степень защиты | IР54 |
| Габаритные размеры, мм, не более | 470х300х140 |
| Масса, кг, не более | 5 |
| Режим работы | Круглосуточный |
| Срок службы | Не менее 10 лет |
Основные функции
- Управление исполнительным механизмом (клапаном), регулирующим подачу теплоносителя в калорифер.
- Управление вентилятором и электроприводом жалюзи (задаваемая пользователем задержка на включение для прогрева калорифера, автоматическое отключение при снижении температуры обратной воды или температуры приточного воздуха ниже заданной, обеспечивающее защиту от замораживания калорифера).
- Поддержание заданной пользователем температуры приточного воздуха.
- Контроль за температурой обратной воды, обеспечивающий защиту от замораживания калорифера и ограничение температуры графиком Тобр.=f(Тнаружного воздуха), задаваемым пользователем.
- Автоматическое включение режима «ЛЕТНИЙ» при температуре наружного воздуха, задаваемой пользователем.
Шкафы ВШУ для управления системами отопления и горячего водоснабжения
Назначение
Шкафы управления предназначены для автоматического регулирования отпуска тепловой энергии в системах теплоснабжения жилых и производственных зданий.
Устройство и принцип работы
ВШУ выполнены на базе микропроцессорных блоков терморегулирования ВТР 10И и стандартных комплектующих изделий (автоматических выключателей, пускателей, реле и т.п.). Функциональное назначение ВТР 10И задается с клавиатуры блока, то есть блоки терморегулирования, установленные в ВШУ различных типов абсолютно идентичны.
Технические характеристики
Выбор ВШУ производится в зависимости от конкретной технологической схемы. Обозначение ВШУ производится в зависимости от количества вводов питающего напряжения, мощности и напряжения питания насосов, а также степени защиты ВШУ.
Датчики температуры указываются в спецификации оборудования отдельной строкой и не входят в стоимость ВШУ
В качестве контактных датчиков могут использоваться электроконтактные манометры (ЭКМ), датчики - реле перепада давления (например, ДЭМ-202) и другие датчики с беспотенциальным (не связанным с питающими напряжениями) контактом.
Состояние контактов датчика, которое соответствует аварийному состоянию оборудования, задается с клавиатуры регулятора. При отсутствии датчика задается состояние -"замкнуто"
Необходимость использования датчиков защиты от «сухого хода» определяется конструктивными особенностями используемых насосов.
Внешние или внутренние датчики работы насосов используются при резервировании насосов. Внешний датчик - это датчик, подтверждающий работоспособность насоса, например ЭКМ. Внутренний датчик- это элемент схемы шкафа, обеспечивающий переключение насосов при срабатывании токовой защиты в шкафе управления. Следует отметить, что использование внутреннего датчика не обеспечивает полной диагностики состояния насосов (например, обрыв в цепи питания).
Габаритные размеры ВШУ, мм, не более: 800x410x150.
Обозначение при заказе
