ВШУ

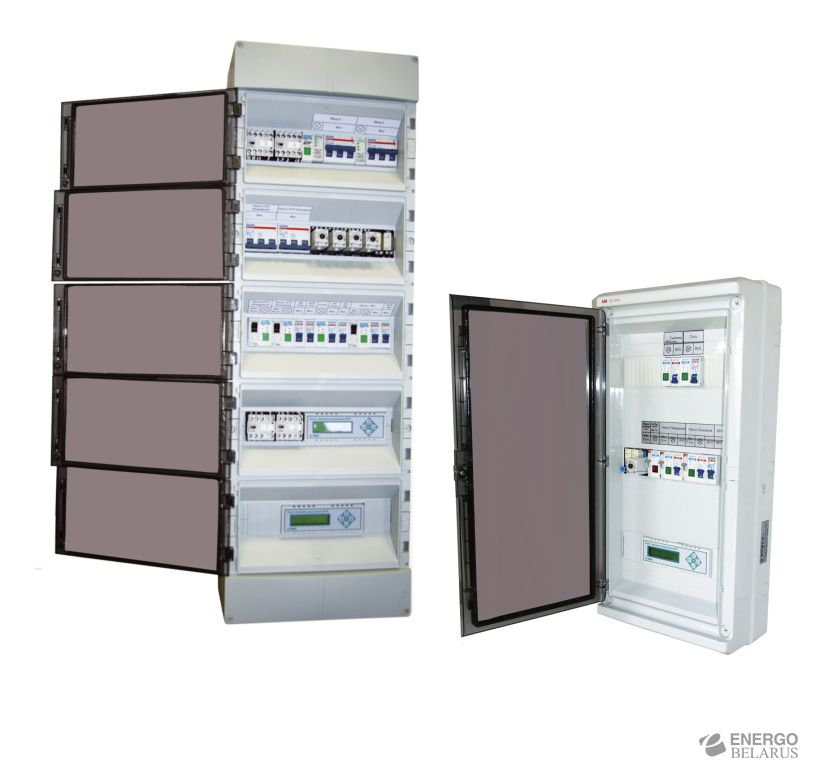

Шкафы управления предназначены для автоматического регулирования отпуска тепловой энергии в системах теплоснабжения жилых и производственных зданий.Устройство и принцип работы

ВШУ выполнены на базе микропроцессорных регуляторов температуры ВТР-10И и стандартных комплектующих изделий (автоматических выключателей, пускателей, реле и т.п.). Функциональное назначение ВТР  задается с клавиатуры регулятора, установленные в ВШУ различных типов абсолютно идентичны.

Технические характеристики

Выбор ВШУ производится в зависимости от конкретной технологической схемы. Обозначение ВШУ производится в зависимости от количества вводов питающего напряжения, мощности и напряжения питания насосов, а также степени защиты ВШУ.

Датчики температуры указываются в спецификации оборудования отдельной строкой и не входят в стоимость ВШУ.

В качестве контактных датчиков могут использоваться электроконтактные манометры (ЭКМ), датчики - реле перепада давления (например, ДЭМ-202) и другие датчики с беспотенциальным (не связанным с питающим напряжением) контактом.

Состояние контактов датчика, которое соответствует аварийному состоянию оборудования, задается с клавиатуры регулятора. При отсутствии датчика задается состояние -"замкнуто"

Необходимость использования датчиков защиты от «сухого хода» определяется конструктивными особенностями используемых насосов.

Внешние или внутренние датчики работы насосов используются при резервировании насосов. Внешний датчик - это датчик, подтверждающий работоспособность насоса, например ЭКМ. Внутренний датчик- это элемент схемы шкафа, обеспечивающий переключение насосов при срабатывании токовой защиты в шкафу управления. Следует отметить, что использование внутреннего датчика не обеспечивает полной диагностики состояния насосов (например, обрыв в цепи питания).
