Õàðàêòåðèñòèêè
Щит силовой ЭЩР-ЩС предназначен для приема и распределения электрической энергии напряжением 380В трехфазного переменного тока частоты 50Гц в сетях с глухозаземленной нейтралью в промышленных зданиях и установках. Номинальные токи ЭЩР-ЩС до 400А. ЭЩР-ЩС защищает отходящие линии электроснабжения от перегрузок и коротких замыканий предохранителями ПН2 и позволяет выполнять не частые оперативные коммутации.

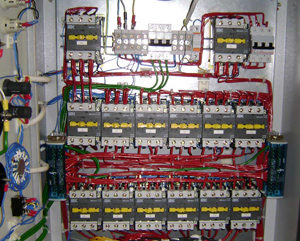

Конструктивно ЭЩР-ЩС выполняется в металлическом шкафу с толщиной стенки - 1,5мм. Исполнение – IP21 либо IP54 (согласно заявке). Способ завода кабелей – снизу либо сверху (по согласованию). Для фиксации подводящих кабелей шкафы оборудованы обжимными фиксаторами. В верхней части ЭЩР-ЩС располагается рубильник. В средней части – группы предохранителей ПН2 отходящих линий нагрузки. В нижней части шкафа установлены шины нейтрали и земли.
Для удобства персонала на передней панели ЭЩР-ЩС установлена информационная светодиодная индикация наличия напряжения питания на входе щита. Также возможна установка светодиодной индикации по группам предохранителей, фазных вольтметров и амперметров. Это позволит визуализировать работу щита и облегчит его обслуживание.
Температурный режим работы ЭЩР-ЩС от минус 5 до плюс 40°С.
Для заказа распределительного щита необходимы следующие документы:
1. Письменная заявка на бланке организации с наименование ЭЩР-ЩС
2. Однолинейная схема щита (с указанием местоположения ввода/вывода, сечения и количества входящих и отходящих кабелей, степени защиты шкафа IP)
3. Желательна спецификация на устанавливаемое в ЭЩР оборудование.
