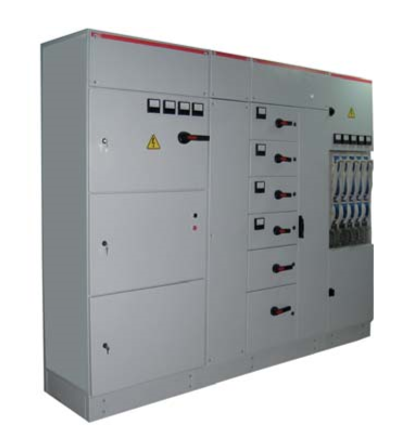

Шкаф распределительный низкого напряжения РШНН
Характеристики
| Производитель | КасКад энерго |
| Напряжение, В | 380 |
| Страна производства | Беларусь |
Распределительные шкафы низкого напряжения РШНН-СЕ используются для приема, распределения электроэнергии и защиты отходящих линий от перегрузок и токов короткого замыкания напряжением 0,4кВ переменного тока частотой 50Гц.
Шкафы приобретают для комплектования трансформаторных подстанций и распределительных устройств.
Конструкция представлена двумя типами: одностороннего или двухстороннего обслуживания. Функционально все отсеки отделены перегородками от остального пространства щита. В случае необходимости ряды щитов соединяются между собой при помощи шинных мостов.
Использование выключателей втычного или выдвижного исполнения позволяет проводить работы по обслуживанию без отключения питания всей секции шкафов. Исполнение по управлению автоматическими выключателями может быть ручным внутри шкафа, ручным с вынесенной рукояткой на дверь и моторным (электромагнитным) приводом.
Алгоритм работы программы АВР имеет следующие варианты:
- АВР 2.0 -два ввода без секционного выключателя;
- АВР 3.0 -два ввода с резервным источником питания без секционного выключателя;
- АВР 2.1 -два ввода с секционным выключателем;
- АВР 3.1 -два ввода с резервным источником питания с секционным выключателем.
|
Номинальное напряжение, В |
380 |
|
Частота сети, Гц |
50 |
|
Номинальное напряжение вспомогательных цепей, В |
|
|
DC |
110; 220 |
|
AC |
220 |
|
Класс защиты от поражения электрическим током |
1 |
|
Номинальный ток сборных шин и аппаратов ввода, А |
630-4000 |
|
Номинальный ток аппаратов отходящих линий, А |
до 2500 |
|
Номинальный кратковременно выдерживаемый ток на сборных шинах в течении 1 сек, кА |
до 50 |
|
Номинальный ударный ток на сборных шинах кА |
до 100 |
|
Предельная отключающая способность аппаратов защиты, кА |
25-100 |
|
Тип системы заземления |
TN-S, TNC, TN-S-C |
Габариты шкафов серии РШНН
|
Тип шкафа |
H1 высота с цоколем |
H высота без цоколя |
L ширина |
B глубина |
|
Вводной с автоматическим выключателем 600-2500А / 3200-4000А |
2200 |
2050 |
600/850 |
600/800* |
|
Секционный с автоматическим выключателем 600-1000А / 1600-4000А |
2200 |
2050 |
850/1000 |
600/800* |
|
Распределительный на 5-7 отходящих линий с реечными предохранительными разъединителями 160-630А. |
2200 |
2050 |
600/850 |
600/800* |
|
Распределительный шкаф от 1-6 отходящих линий с автоматическими выключателями 16-1600А. |
2200 |
2050 |
600/850/1000 |
600/800* |
|
Шинный отсек |
2200 |
2050 |
350 |
600/800* |
|
* для шкафов двухстороннего обслуживания |
||||
