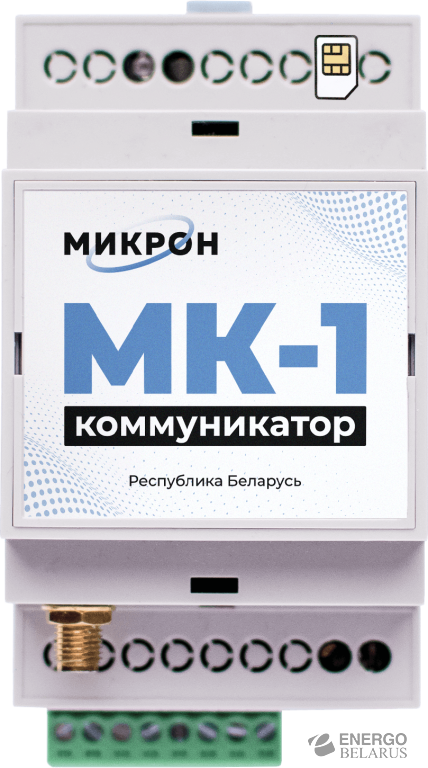

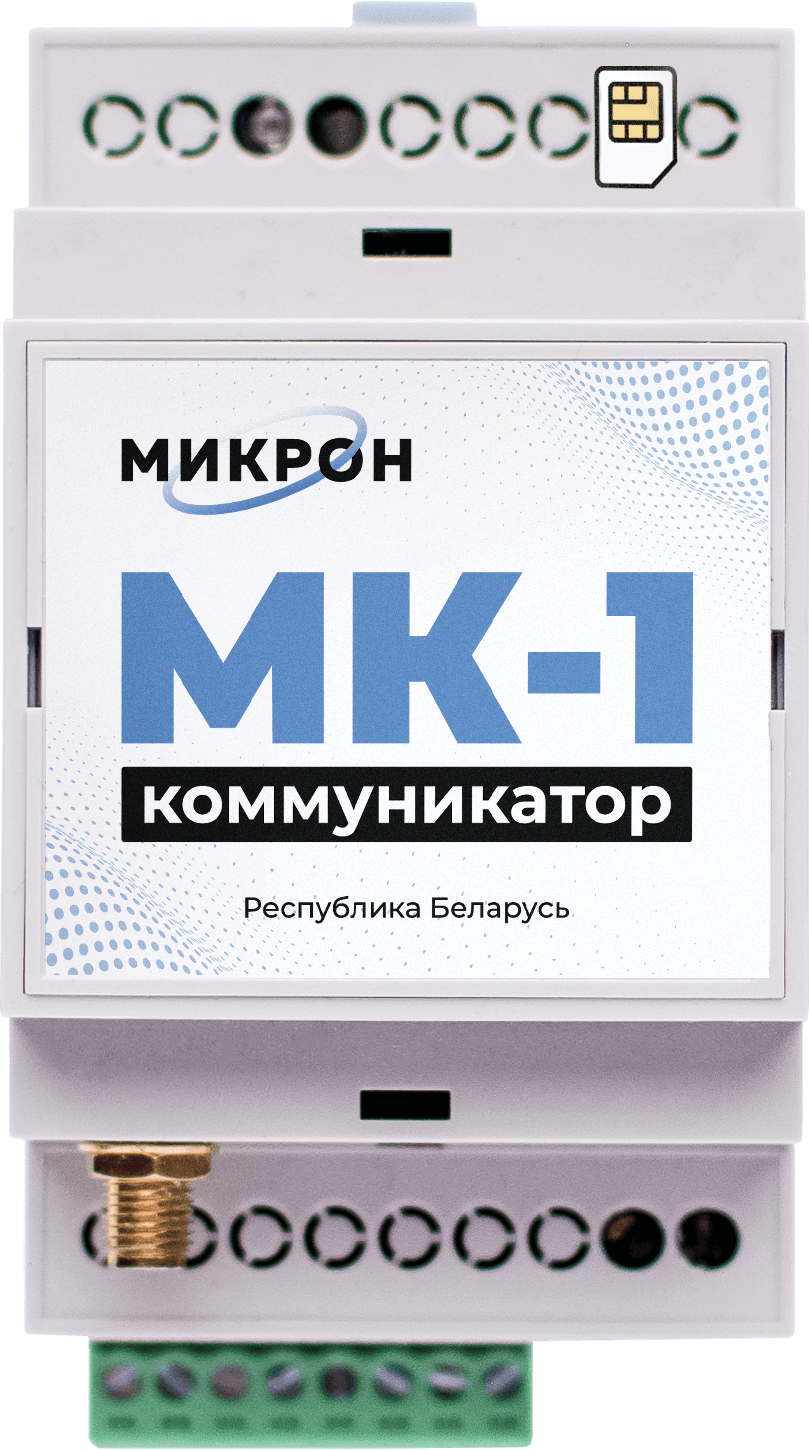

4G-коммуникатор МК-1

Коммуникатор МК-1 предназначен для подключения к сотовым сетям стандарта GSM/UMTS/LTE при построении систем удаленного контроля и мониторинга, в системах телеметрии, коммуникации, передачи данных и т.п. Может использоваться для плавного перехода от сетей 2G к высокоскоростным сетям 3G и 4G. Он может использоваться с устройствами сбора данных, которые поддерживает только CSD-соединение и не способны при сборе информации соединяться по IP-адресу.

Коммуникатор может поддерживает несколько режимов работы:

• SERVER;
• CLIENT;
• CSD_TO_GPRS;
• CSD/GSM;
• CPU

Подробнее о режимах можно прочитать в паспорте на коммуникатор. Примеры использования коммуникатора с УСПД УПП «Микрон» в разных режимах приведены в документе «Варианты применения коммуникатора».

Для программирования коммуникатора МК-1 служит программное обеспечение (ПО) PrgComm и более новое PrgMK. Новое ПО PrgMK отличается только тем, что есть возможность программирования без кабеля по сети WiFi. Установка ПО выполняется одинаково для обоих ПО.

Возможны два варианта установки: запуск инсталляционного файла Setup.exe или загрузка программного пакета.

• Вариант 1. Для установки ПО необходимо скачать с сайта mikron.by файл setup.exe. При его запуске происходит инсталляция всех необходимых файлов в каталог C:Programm Files (x86)PrgComm или C:Programm Files (x86)PrgMK. Инсталляция возможна на компьютерах с ОС Windows 7/8/10/11. При инсталляции защитник Windows может потребовать подтверждения на установку.
• Вариант 2. Для установки ПО необходимо скачать с сайта mikron.by заархивированный пакет PrgComm (последняя версия 2.7), разархивировать и полученный каталог разместить на компьютере. Путь к каталогу не должен содержать русских букв. Файл для запуска – prg.exe. В этом варианте программа может работать с ОС Windows XP/7/8/10/11.

Основные технические характеристики:

• Напряжение питания 12 B ± 2 В;
• Ток потребления в рабочем режиме, мА 200;
• Ток потребления в режиме передачи, мА 400;
• Поддерживает диапазоны GSM/UMTS/LTE, MГц, 900/1800/2100;
• Выход антенны 50 Ом, SMA Female;
• Интерфейс для внешних устройств RS-485, RS232;
• Рабочий температурный диапазон, °C, минус 25 … +60;
• Масса, не более, г, 140;
• Габаритные размеры 100 х 53 х 60.

В комплект поставки входит:

• Коммуникатор МК-1 ВРИБ.2306.01 — 1 шт.
• Антенна GSM 900/1800/2100 МГц — 1 шт.
• Блок питания HDR-15-12 (12В, 1.2А)* — 1 шт.
• Паспорт ВРИБ.2306.01 ПС — 1 шт.

* - по отдельному заказу может поставляться с сетевым адаптером в розетку (12В, 1А) или блоком питания БП-10-12 (12В, 0.85А) на DIN-рейку с двумя выходами или без блока питания.
