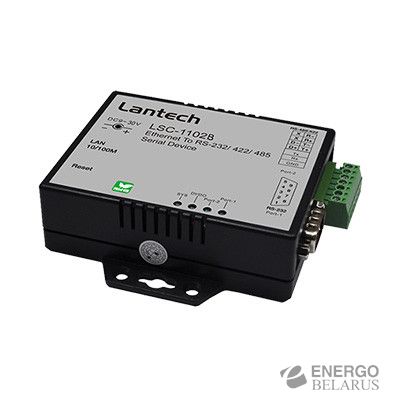

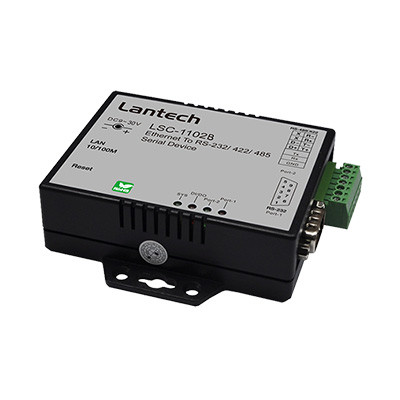

Промышленный преобразователь интерфейсов LSC-1102B (8425-0062)

НАЗНАЧЕНИЕ

Преобразование интерфейсов в промышленных сетях Ethernet и системах автоматизации и контроля.

Промышленный преобразователь интерфейсов RS232/422/485 в Ethernet

Описание    Листовка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Порты RS-232 * 1 Port ( DB9 ) , RS- 422 / 485 * 1 Port ( автоопределение)


• Скорость последовательного интерфейса 921.6K


• Чётность None , Odd , Even , Mark , Space


• Биты данных 5 , 6 , 7 , 8


• Стоповые биты 1 , 2


• Порт-1 RS-232 Pins : Rx , Tx , GND , RTS , CTS , DTR , DSR , DCD


• Порт-2 (RS-422) Rx+ , Rx- , Tx+ , Tx- ( Защита от перенапряжения )


• Порт-2 (RS-485) Data+ , Data- (Защита от перенапряжения )


• Резистор встроенный RS-422 / RS-485 pull high / low Resistor


• Защита от разрядов 15KV ESD по всем сигналам


• Порт Ethernet разъём RJ-45


• Скорость Ethernet 10 / 100 Mbps ( Автоопределения )


• Протоколы Ethernet ARP , IP , ICMP , UDP , TCP , HTTP , DHCP , TELNET


• Режимы работы  TCP Server / TCP Client / UDP / Virtual Com / Pairing


• Интерфейс настройки HTTP Browser Setup ( IE )


• Безопасность: защита паролем


• Защита порта Ethernet Встроенная 1.5KV Magnetic Isolation


• ЦП 32-bits ARM-Cortex-M4 CPU , 120 MHz


• Память 512K bytes Flash ROM


• RAM 128K bytes SRAM


• Цифровые входы/выходы Digital I/O * 16 TTL


• Функция Watch Dog


• Утилита IP Search. Поддерживаемые ОС  Win-7, Win-8 , Vista , Win-XP , Win-2003 server , Win-2000, Win-10


• Виртуальный COM-порт. Поддержка Windows 2000 / 2003 / XP / Vista / Win-7 / Win-8 / Win-10


• Обновление прошивки через Ethernet


• Светодиодная индикация SYS ( PWR ) , DI/DO, Port2(RS-422/485), Port1(RS-232)


• Питание DC 9 ~ 30 V , 300mA @ 12VDC


• Рабочие температуры -40°C~85°C


• Температуры хранения -20°C~85°C


• Монтаж Din-рейка или монтажная плата


• Габариты: 90 x 60 x 25 мм ( Ш * Г * В )


• Масса 100г


• Стандарты EMC: FCC Class A, CE Class A.
