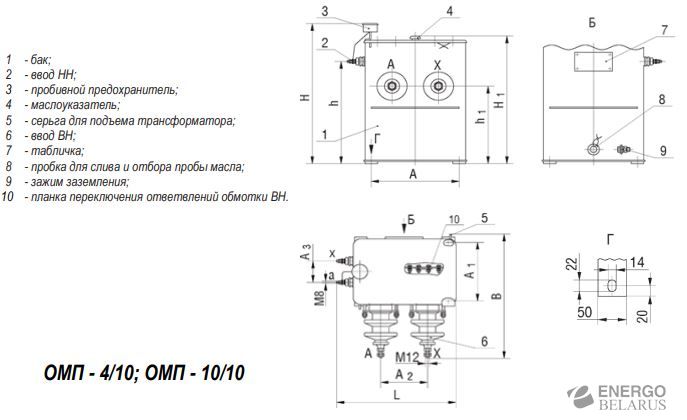

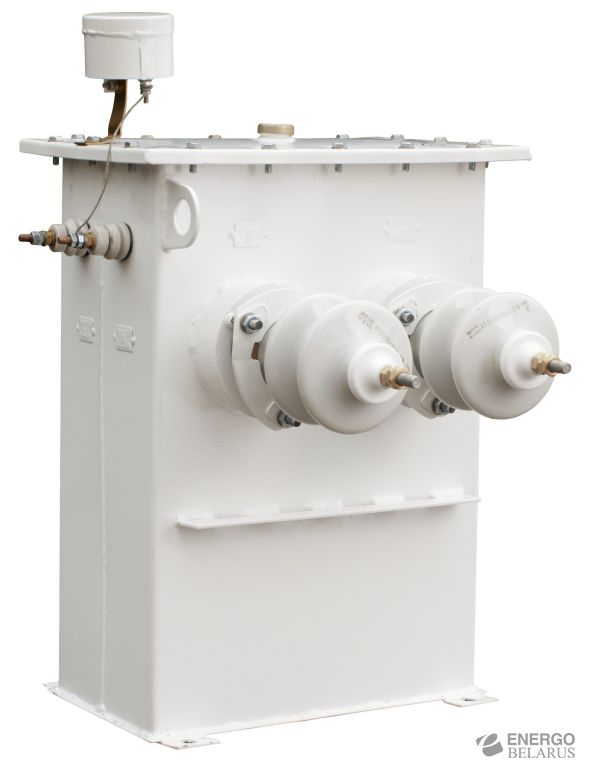

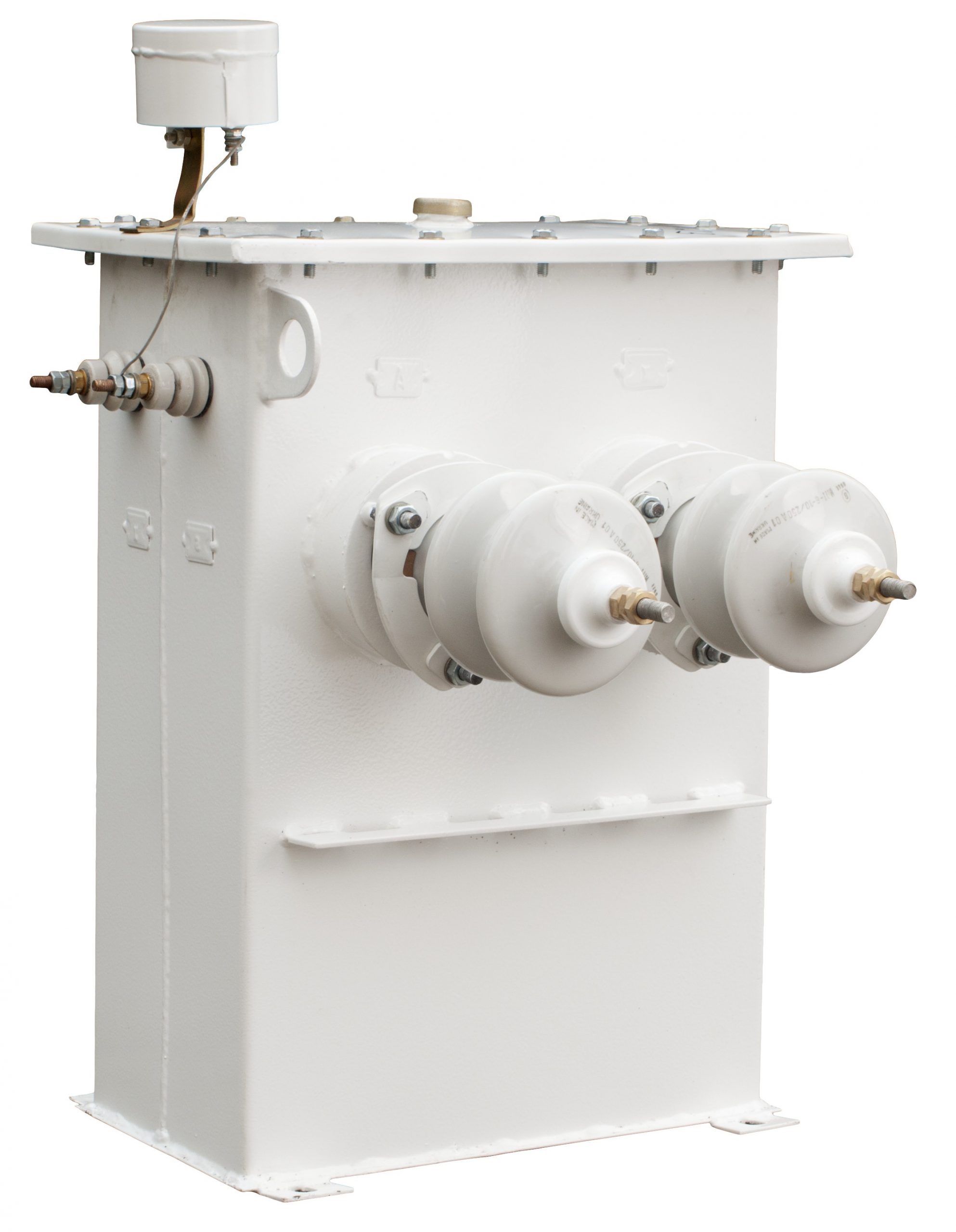

Трансформатор силовой масляный однофазный ОМП-4/10-У1 (УХЛ1)

Трансформаторы однофазные типов ОМ, ОМП, ОМГ предназначены для преобразования электроэнергии в сетях энергосистем, питания электрооборудования железных дорог и других однофазных потребителей электроэнергии.

Трансформаторы предназначены для работы в условиях умеренного (от плюс 40 до минус 45 °С), холодного или умеренно-холодного (от плюс 40 до минус 60 °С) климата.

Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Высота установки над уровнем моря не более 1000 м.

Схема и группа соединения 1/1-0. Номинальная частота 50 Гц.

Регулирование напряжения трансформаторов осуществляется на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмоток.

Пределы регулирования напряжения на стороне ВН:

• для трансформаторов ОМП от плюс 5% до минус 2х5%
• для трансформаторов ОМ-1,25/10, ОМ-2,5/10 ± 5%
• для трансформаторов ОМ-2,5/27,5, ОМ-4/27,5 ± 2 х 2,5 %
• для трансформаторов ОМГ номинальные напряжения ответвлений при холостом ходе составляют 27500-26250-25000 В.

Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение короткого замыкания ±10%; потери короткого замыкания на основном ответвлении +10%; потери холостого хода +15%; полная масса +10%.

Дополнительные характеристики:
