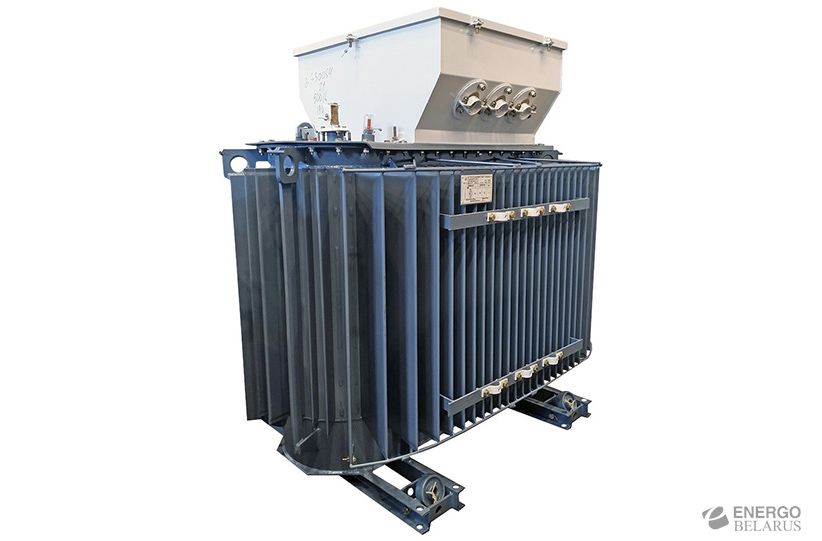

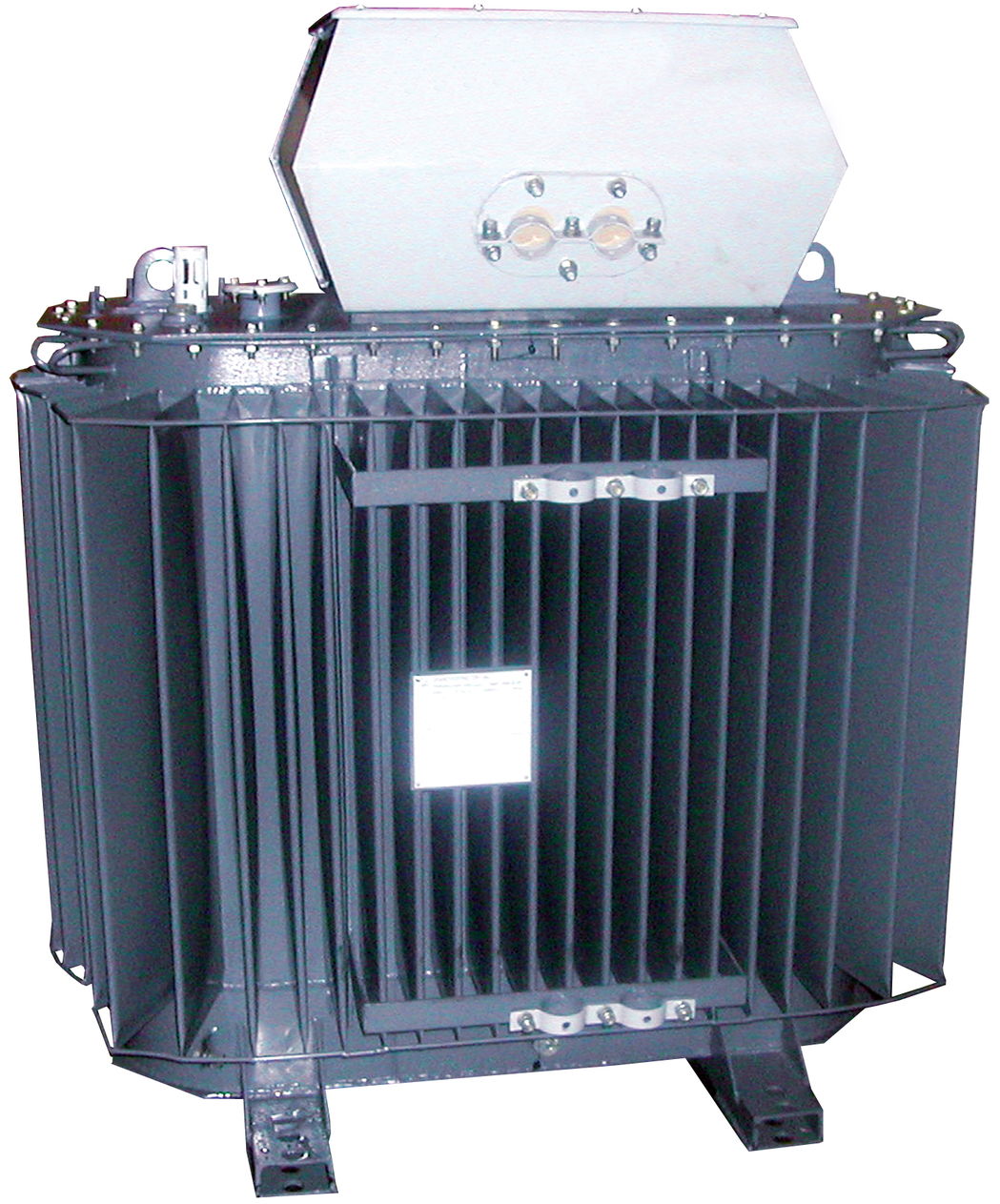

Трансформатор силовой масляный ТМБГ

Трансформаторы серии ТМБГ предназначены для преобразования электроэнергии в составе электрооборудования соответственно экскаваторов и буровых установок в условиях умеренного (от плюс 35 до минус 45 °С) или холодного (от плюс 35 до минус 60 °С) климата.

• Окружающая среда невзрывоопасная, запыленность воздуха не более 100 мг/м3.
• Высота установки над уровнем моря не более 1000 м.
• Допускается эксплуатация при температуре окружающего воздуха до плюс 45 °С при снижении нагрузки на 15 %. В интервале температур окружающего воздуха от
• минус 60 до плюс 10 °С нагрузка может быть увеличена на 10 %.
• Номинальная частота – 50 Гц. Регулирование напряжения осуществляется в диапазоне до ±5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5 %.

Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение короткого замыкания ±10%; потери короткого замыкания на основном ответвлении +10%; потери холостого хода +15%; полная масса +10%.

Трансформаторы допускают работу в условиях тряски, вибрации, воздействия инерционных сил при разгоне и торможении поворотной платформы, в условиях крена и дифферента до 12о. Номинальные рабочие значения механических внешних воздействующих факторов трансформаторов для группы механического исполнения М29, при этом:

• максимальная амплитуда ускорения синусоидальной вибрации до 5 м·с-2 (0,5 g);
• верхняя частота диапазона синусоидальной вибрации до 35 Гц. Трансформаторы серии ТМЭГ и ТМБГ герметичного исполнения, без маслорасширителей. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет упругой их деформации.

Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного стеклянного термометра.

Выводы ВН и НН трансформаторов закрыты кожухом, защищающим их от механических повреждений и возможности случайного прикосновения к токоведущим частям. Степень защиты IP23. Трансформаторы ТМБГ снабжены салазками.
