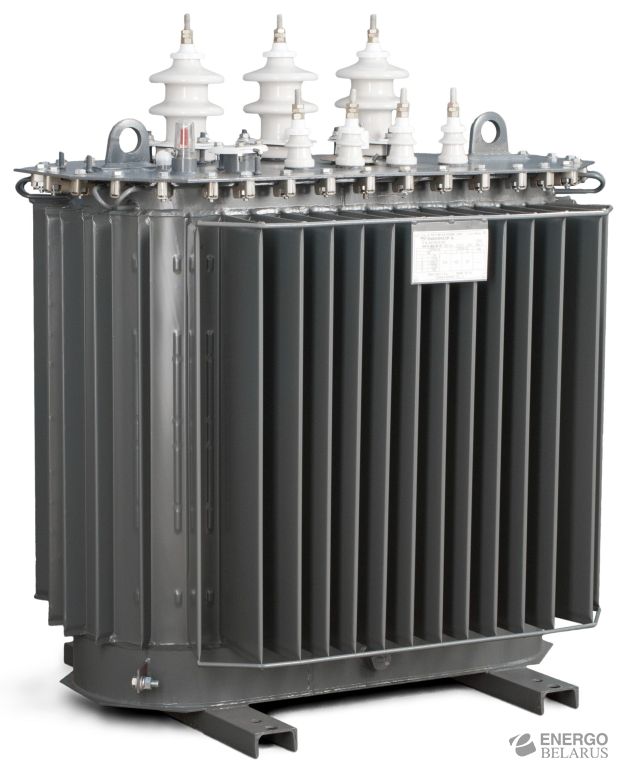

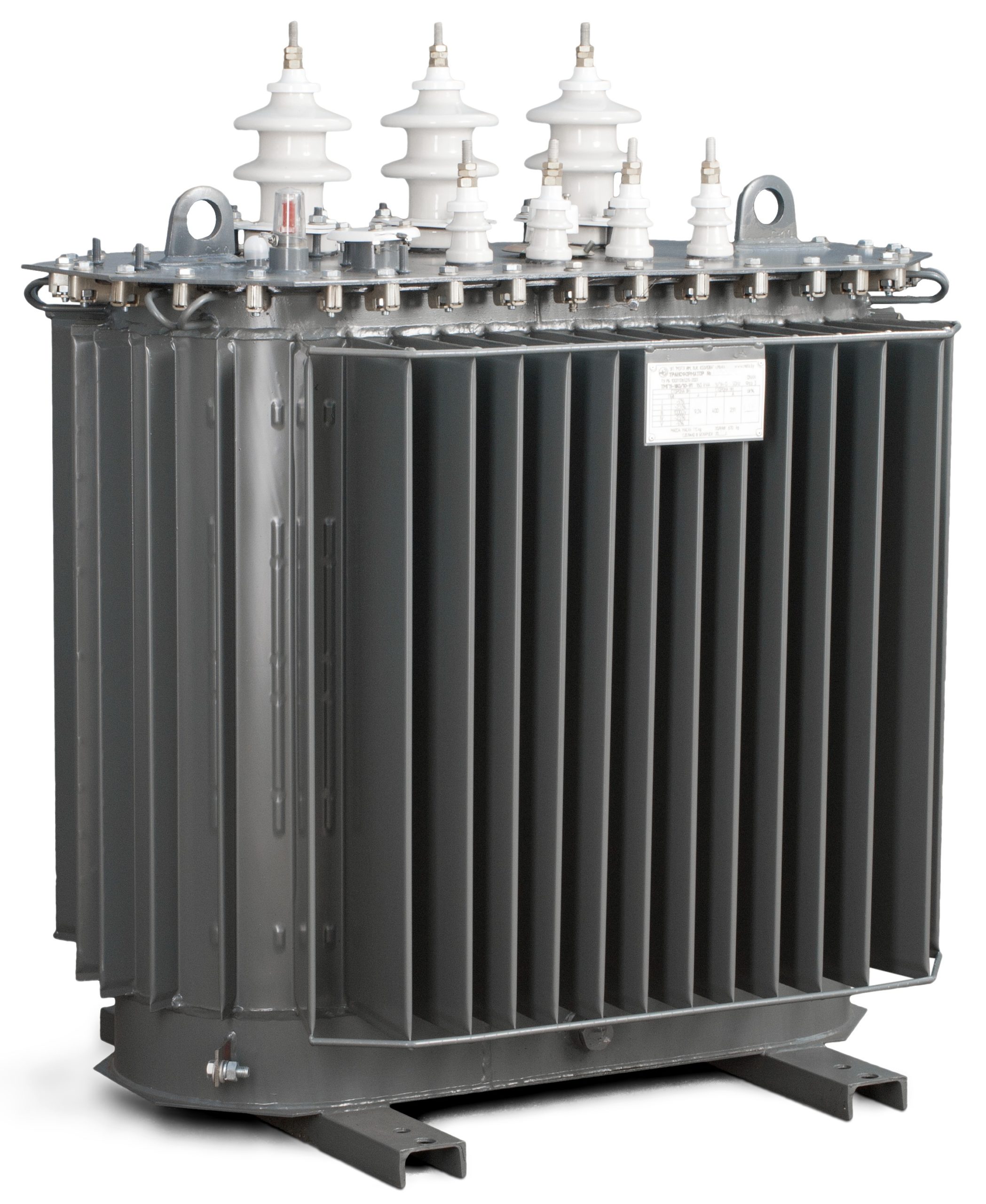

Трансформатор силовой масляный ТМГ33-160/6/0,4 (У/Zн-11 УХЛ1)

Данная серия трансформаторов была разработана в соответствии со стандартам ПАО «РОССЕТИ» СТО 34.013.20112017 «Трансформаторы силовые распределительные 6 … 10 кВ мощностью 63 … 2500 кВ•А. Требования к уровню потерь холостого хода и короткого замыкания». Уровень потерь холостого хода и короткого замыкания в данной серии трансформаторов соответствует классу энергоэффективности Х2К2. Класс энергоэффективности Х2К2 удовлетворяет требованиям Постановления Правительства Российской Федерации от 17.06.2015 № 600 «Об утверждении перечня объектов и технологий, которые относятся к объектам и технологиям высокой энергетической эффективности».

Назначение трансформаторов – преобразование электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной и внутренней установки умеренного (от минус 45 оС до плюс 40 оС) или холодного (от минус 60 оС до плюс 40 оС) климата.

Обмотка низшего напряжения трансформаторов этой серии выполнена не из алюминиевых проводов, а из алюминиевой фольги, что сочетает в себе простоту намотки с высоким уровнем надежности. Ширина алюминиевой ленты равна высоте обмотки низшего напряжения - это существенно уменьшает осевые динамические усилия в трансформаторе. В качестве межслоевой изоляции применена бумага типа DDP, которая в процессе сушки обмоток спекается. Таким образом, создается плотная целостная конструкция, обладающая повышенной стойкостью и к радиальным усилиям.

Низкие потери холостого хода и короткого замыкания делают трансформаторы серии ТМГ33:

• энергосберегающими;
• быстро окупаемыми;
• малошумными.

Вводы и отводы нейтрали обмоток НН трансформаторов рассчитаны на продолжительную нагрузку током, равным 100% номинального тока обмотки НН, что соответствует последним требованиям МЭК и значительно повышает надежность трансформаторов при несимметричных нагрузках.

Герметичное исполнение трансформаторов в гофрированном баке, в сочетании с глубокой предварительной дегазацией трансформаторного масла и его заливкой под очень глубоким вакуумом, обеспечивают высокую электрическую прочность главной и продольной изоляции, исключают необходимость:

• обслуживания при хранении и эксплуатации на протяжении всего срока службы
• взятия проб и лабораторных испытаний трансформаторного масла
• регенераций трансформаторного масла
• проведения ревизий

Экономический эффект от внедрения в эксплуатацию новой серии трансформаторов ТМГ33 производства ОАО «МЭТЗ ИМ.В.И.КОЗЛОВА» может быть весьма значительным.

К примеру, при замене условной 1000 шт. трансформаторов мощностью 1000 кВА серии ТМГ11, находящихся в эксплуатации в энергосистеме г. Москва, на такое же количество трансформаторов новой серии ТМГ33 аналогичной мощности, за счёт снижения потерь будет достигнута экономия более 990 тыс. долл. США, будет сэкономлено более 3,69 тыс. тонн у.т. за год эксплуатации, а за весь срок службы трансформаторов (30лет) – более 29 млн. долл. США и более 110 тыс. тонн у.т.
