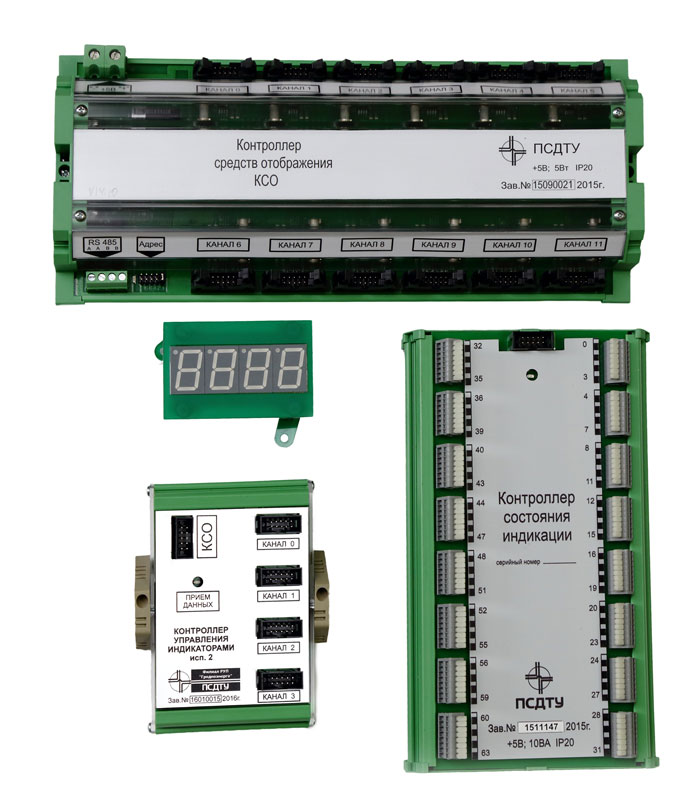

Распределенная электронная система управления щитом диспетчерским активным представляет собой совокупность контроллеров, конструктивно разнесенных по площади щита и состоит из контролеров средств отображения (КСО), контроллеров состояния индикации (КСИ), контроллеров управления индикаторами и индикаторов телеизмерения ТИ. Размеры диспетчерского щита определяются мнемосхемой, и помещением диспетчерского зала;
Контроллер средств отображения
Обеспечивает прием информации от центральной приемо-передающей станции ЦППС и управление работой контроллеров средств индикации и контроллеров управления индикаторами.
Связь КСО с ЦППС осуществляется по интерфейсу RS 485. Протокол обмена информацией между комплексом и ЦППС обеспечивает защиту передаваемой информации от ошибок.
К одному КСО возможно подключение до 12 устройств в зависимости от требований к мнемосхеме щита.
При пропадании питания информация сохраняется в энергозависимой памяти.
Контроллер состояния индикации
Предназначен для отображения состояния элементов схемы типа включен/выключен на светодиодах. Одно устройство может обслужить до 64 индикаторов телесигнализации. Поддерживаются функции мигания или регулировки яркости, вывод на индикаторы ТИ произвольной цифробуквенной информации;
Контроллер управления индикаторами
Предназначен для вывода аналоговых значений (ток, напряжение, мощность нагрузки и т.д.) на индикаторы телеизмерений.
Дисплей 4-х разрядный
Цифровой 4-х разрядный индикатор предназначен для отображения телеметрической информации на щите диспетчера.
