Многофидерный счетчик - до 36 однофазных или 12 трехфазных каналов

Назначение и описание:

МНОГОФИДЕРНЫЙ СЧЕТЧИК ЭЛЕКТРОЭНЕРГИИ BFM136 является экономичным и компактным решением для системы учета электроэнергии на объектах с большой концентрацией потребителей: в жилом секторе, офисных зданиях, торговых центрах, а также на промышленных объектах.

Интерфейсы: RS-485 (стандарт) + опция: RS232/RS422/RS485, Ethernet (TCP/IP), Zigbee.

BFM136 – учет электроэнергии в существующих или новых электрощитах без изменения монтажа. BFM136 -многоканальный учет электроэнергии по 36 однофазным или 12 трехфазным каналам.

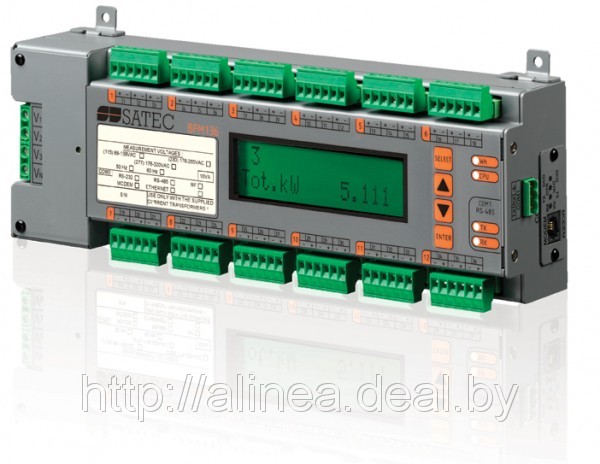

Счетчик электроэнергии BFM136 имеет жидкокристаллический дисплей и позволяет производить измерения электроэнергии и основных параметров сети по 36 однофазным или 12 трехфазным каналам, или в любой их комбинации. Подключение по току производится через токовые трансформаторы. Внешние компактные трансформаторы тока можно заказать вместе с прибором.

Прибор BFM136 обладает гибкой настройкой, обеспечивая возможность ведения учета потребляемой электроэнергии и мощности как по обычному, так и по дифференцированному тарифу.

BFM136 позволяет вести гибкий учет электроэнергии с помощью выделения одной или нескольких цепей для каждого потребителя в настройках счетчика электроэнергии. Переназначение групп каналов другим потребителям или между потребителями производится программно. Дополнительно в приборе имеется легко конфигурируемая система аварийной сигнализации.

Технические характеристики:

• Учет активной и реактивной электроэнергии с классом точности класс 0.5S IEC62053-22;
• Обеспечивает полную информацию о расходе электроэнергии для подготовки отчетов (3-х фазный, 2-х фазный или однофазный контроль электрических параметров: ток, напряжение, cos φ, частота, активная мощность, реактивная мощность, полная мощность и др.);
• Встроенная многотарифная, настраиваемая система учета электроэнергии (TOU), встроенные часы, календарь на 40 лет. (4 регистра энергии х 4 тарифа, 4 сезона х 4 типа дня, 8 смен тарифа в течении дня, гибкая настройка расписания смены тарифов);
• Встроенные часы с независимым источником питания;
• Встроенный программируемый контроллер (4 программируемые уставки для каждого канала измерения);
• Простой учет электроэнергии при подключении прибора к системе eXpertPower, работающей на базе Web, осуществляет энергоменеджмент, обеспечивая доступ к данным и их анализ из любого места в любое время;
  Компактный дизайн прост для монтажа с существующими или новыми электрическими панелями управления;
• Простое подключение;
• Современные и удобные средства доступа к данным: жидкокристаллический дисплей (c подсветкой в два ряда по 16 символов – только BFM136); доступ к данным с помощью уникального пакета прикладных программ PAS производства SATEC; доступ через систему eXpertPower; наличие различных портов связи: RS-485 (стандарт) + опция: RS232/RS422/RS485, телефонный модем, Ethernet (TCP/IP), Zigbee (беспроводный); протоколы Modbus RTU и Modbus ASCII;
• Возможность обновления программы прибора через порт связи;
• Высокая точность, соответствие стандартам ANSI и IEC;
• Прочность и защищенность от несанкционированного вскрытия;

Счетчик BFM136 имеет 2 исполнения:
BFM136 с жидкокристаллическим дисплеем;
BFM036 без дисплея.

Данный счетчик работает как автономно, так и в составе программного комплекса для настройки приборов SATEC, мониторинга и анализа полученных данных – PAS. Программа PAS предназначена для применения с измерительными приборами SATEC в качестве средства для локальной и удаленной настройки приборов, для тестирования каналов связи, а также для сбора и анализа результатов электрических измерений, выполняемых приборами. Программа может использоваться со всеми типами приборов компании SATEC.
Программа предоставляет следующие возможности:

• Настройка приборов SATEC
• Автоматический опрос приборов, получение данных с приборов в реальном времени
• Работа с журналами данных и событий
• Проведение анализа зарегистрированных событий, анализ осциллограмм, анализ массивов сохраненных данных
• Формирование и выдача отчетов на соответствие ГОСТ13109-97 или EN50160
• Синхронизация времени прибора и времени ПК
• Выдача сигналов управления приборам SATEC
• Экспорт данных в сторонние программы (Word, Excel, COMTRADE)

Многофидерный электронный счетчик BFM136/BFM036 – измеряемые параметры:
