Модуль комбинированный Mixed 16DI/4DO/4AI / Модуль телеуправления и телесигнализации и измерений
Характеристики
| Производитель | ИнДелКо ЗАО |
| Рабочая температура, °С | -40...+70 |
| Количество выходов, шт | 16 |
| Страна производитель | Беларусь |
Товарная группа
|
Система контроля и диспетчерского управления ИНДЕЛ-С
Область применения: объекты энергетики и телекоммуникаций, системы общественной безопасности, задачи управления и сбора данных в нефтяной, газовой промышленности, в водоснабжении и водоочистке и т.д. Система контроля и диспетчерского управления ИНДЕЛ-С построена на базе контроллерного оборудования Motorola ACE3600 и предназначена для решения задач телемехани... |
Ассортимент

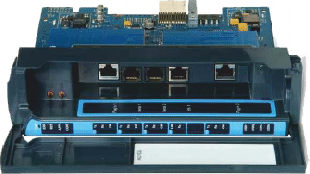

| Модуль CPU |
| Модуль дискретных выходов 16DO / Модуль телеуправления |
| Модуль 32DI / Модуль телесигнализации |
| Модуль аналоговых входов 16АI / Модуль измерений |
| Модуль дискретных входов/выходов комбинированный 32DO/DI / Модуль телеуправления и телесигнализации |
| Модуль комбинированный Mixed 16DI/4DO/4AI / Модуль телеуправления и телесигнализации и измерений |
Характеристики:
| Количество и тип входов | 16 DI-16 дискретных входов (ТС) |
| Диапазон входных напряжений | Пост.: «ВКЛ»: +9…+ 30 В, -9…-30 В, «ВЫКЛ»: -3…+3 В |
| Входное напряжение | Макс. ±40 В DC (относительно общей точки) |
| Входной ток | 6…10 мА |
| Количество счетных входов | 16 входов |
| Гальваническая развязка | DI: 2,5 кВ DC/AC между входом и системной шиной |
| Количество и тип выходов | 4DO – релейных выхода (ТУ) - контакты Н.О.+Н.З. |
| Коммутируемое напряжение | Макс. 60 В DС или 30 В AC |
| Коммутируемая мощность | 2 А @ 30 В DC; 0,6 A @ 60 В DC; 0,6 A @ 30 В AC (активная нагрузка) |
| Контроль выхода | Контролируется положение контактов реле |
| Гальваническая развязка |
DO: 1 кВ - между открытыми контактами, 1,5 кВ – между контактами и обмоткой, 1,5 кВ между группами контактов |
| Количество и тип входов | 4AI - 4 гальванически развязанных входа (ТИ) ±20 мА |
| Время измерения | 10 мс @ 50 Гц; 8,33 мс @ 60 Гц |
| Допустимое напряжение | 75 В DC, 60В AC (RMS) между входами |
| Входное сопротивление | Rвх<250 Ом (228 Ом) |
| Гальваническая развязка | AI: 1,5 кВ между входом и системной шиной |
| Индикация | Состояние каждого входа/выхода, неисправности модуля |
| Рабочая температура | от -40 °С до +70 °С |
