Щит диспетчерский активный

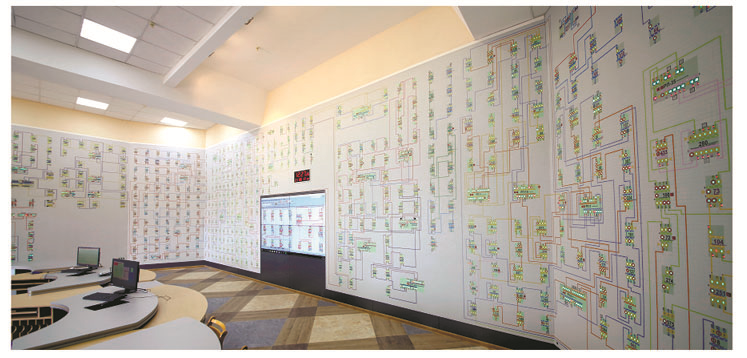

Щит диспетчерский предназначен для визуального отображения параметров телесигнализации и телеизмерений, а также восприятия управляющих и контролирующих действий оператора в автоматизированных системах диспетчерского управления (АСДУ).

• Щит представляет собой жесткую несущую конструкцию секционного типа с мозаичной лицевой панелью. Секционная конструкция щита обеспечивает высокую технологичность при изготовлении, транспортировании и монтаже диспетчерского щита необходимых размеров непосредственно в диспетчерском зале заказчика.
• Диспетчерские щиты производятся по технологии, позволяющей выполнять основные работы – изготовление секций, монтаж оборудования, нанесение мнемосхемы, наладка и др. – непосредственно на полигоне изготовителя, что до минимума сокращает сроки монтажа и ввода щита в эксплуатацию на месте установки у заказчика.
• В качестве индикаторов активных элементов используются единичные светодиоды, точечные матрицы и цифровые индикаторы на основе светодиодов. Управление индикаторами осуществляется от контроллеров системы управления, устанавливаемых в секциях с тыльной стороны щита.
• Система управления щитом поддерживает логику «темных» и «светлых» элементов щита. С ПЭВМ диспетчера производится квитирование коммутационных аппаратов. Система управления щитом обеспечивает интерфейс между активными элементами щита и управляющим компьютером (сервером АСДУ).
• Распределенная электронная система управления мимическим щитом представляет собой совокупность контроллеров, конструктивно разнесенных по площади щита. Контроллеры, предназначенные для системы управления щита, выпускаются по функциональным исполнениям: групповые контроллеры, обслуживающие модули индикации и цифровые табло. Контроллеры щита объединяются двухпроводной магистралью, промышленной сетью типа RS-485, которая подключается к управляющему серверу.
• Размеры диспетчерского щита определяются мнемосхемой, и помещением диспетчерского зала.

В 2014 году ПСДТУ разработаны диспетчерские щиты на базе LED панелей, лишенные основных недостатков мозаичных щитов: статической картинки, малой маневренности, сложности отображения какой-либо новой информации. Основными преимуществами щитов на базе LED панелей являются: невысокая стоимость основных компонентов системы, высокая наглядность предоставления данных, способность осуществлять прием и последующий вывод на экран информации, получаемой одновременно с нескольких источников данных. Имеется возможность создания единых визуальных пространств без заметного дробления на отдельные видеоблоки, так как толщина шва между панелями до 3,5 мм.
