Модуль индикации выносной Вертикаль МИ

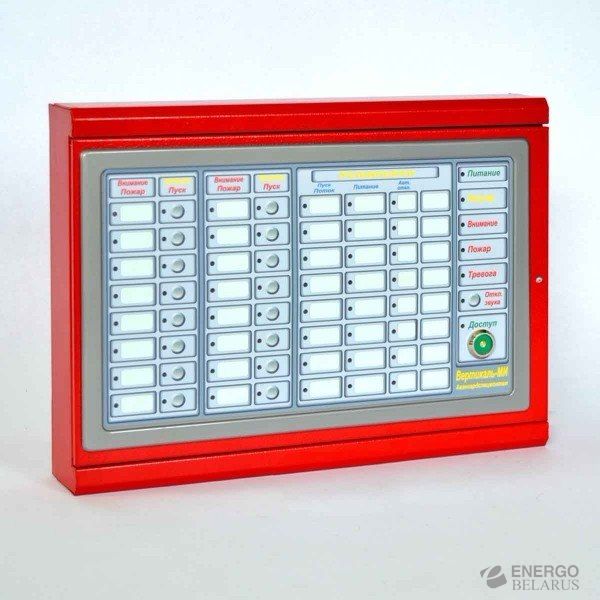

Модуль индикации выносной «Вертикаль-МИ» (в дальнейшем - МИ) предназначен для работы в составе комплекта оборудования системы противодымной защиты ППКПУ «Вертикаль» и системы адресной пожарной сигнализации «Вертикаль-АСПС».

Особенности:

• Модуль обеспечивает прием от центрального прибора управления «Вертикаль-ПУ» сигналов о состоянии элементов системы и режимах их работы по цифровой линии  передачи данных и отображение этих состояний на единичных светодиодных индикаторах и встроенном звуковом сигнализаторе. Соответствие индикаторов МИ отображаемой информации устанавливается на стадии создания конфигурации для пульта управления «Вертикаль-ПУ».
• Для дистанционного управления системой «Вертикаль-МИ» может иметь кнопки управления. Количество кнопок и их соответствие требуемым командам управления определяется на стадии создания проектной документации и конфигурирования системы.
• МИ реализован по модульному принципу и предусматривает установку в корпус плат индикации (ПИ) и плат кнопок управления и индикации (ПКИ). ПИ предназначены только для отображения состояния элементов системы – зон, шлейфов, клапанов шкафов, датчиков и т.п. ПКИ, кроме индикации, позволяют дистанционно управлять элементами системы – вручную запускать дымоудаление или оповещение в зонах, включать исполнительные элементы и т.п. Допускается одновременная установка ПИ и ПКИ в любом сочетании, в количестве, определенном конструкцией изделия.

В зависимости от записанной в «Вертикаль-ПУ» конфигурации МИ может выполнять следующие основные функции:

• световую индикацию сигналов «Внимание», «Пожар», «Тревога», возникающих в системе;
• световую индикацию информации о состоянии  и режимах работы адресных пожарных извещателей и других элементов системы;
• звуковую индикацию состояния системы (сигналы «Внимание», «Пожар», «Неисправность»,  «Тревога»);
• световую индикацию  сигнала неисправности при неисправности какого либо из элементов системы пожарной сигнализации или внешних цепей (шлейфов сигнализации, линий оповещения);
• световую индикацию  о наличии  или отсутствии напряжения питания  на шкафах управления силовым  оборудованием контролируемых установок противодымной защиты;
• формирование и передачу на пульт управления «Вертикаль-ПУ»  команд дистанционного запуска  систем пожарной сигнализации в соответствии с конкретной конфигурацией системы и алгоритмами ее работы.

• напряжение питания – (24 ± 4)В;
• общее число ПИ и ПКИ устанавливаемое в корпус  – 7;
• число индикаторов на ПИ – 8;
• число кнопок на ПКИ – 8;
• число индикаторов на ПКИ – 8;
• число состояний, отображаемых каждым индикатором – 9 (три цвета – зеленый, оранжевый, красный; и три варианта включения каждого цвета – горит постоянно, короткие пульсации и длинные пульсации);
• число общих индикаторов МИ – 7 («Внимание», «Неисправность», «Пожар», «Тревога», «Питание», «Доступ», «Звук Откл.»);
• потребляемый ток:
• в дежурном режиме - не более 10 мА;
• в режиме «Пожар» – не более 60 мА;
• средняя наработка на отказ – не менее 20000 ч;
• степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 – вторая;
• вид связи с «Вертикаль-ПУ» – двухпроводная линия, интерфейс RS-485.
• МИ имеет антисабботажные контакты, размыкающиеся при открывании крышки корпуса.
• Содержание драгоценных металлов: золото – 0,015793 г,    серебро – 0,000449 г.
