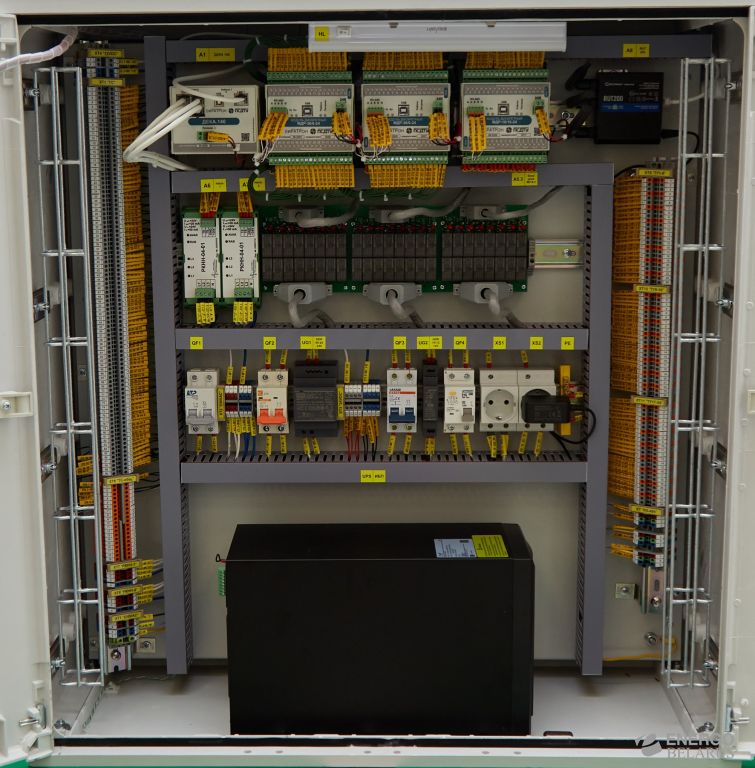

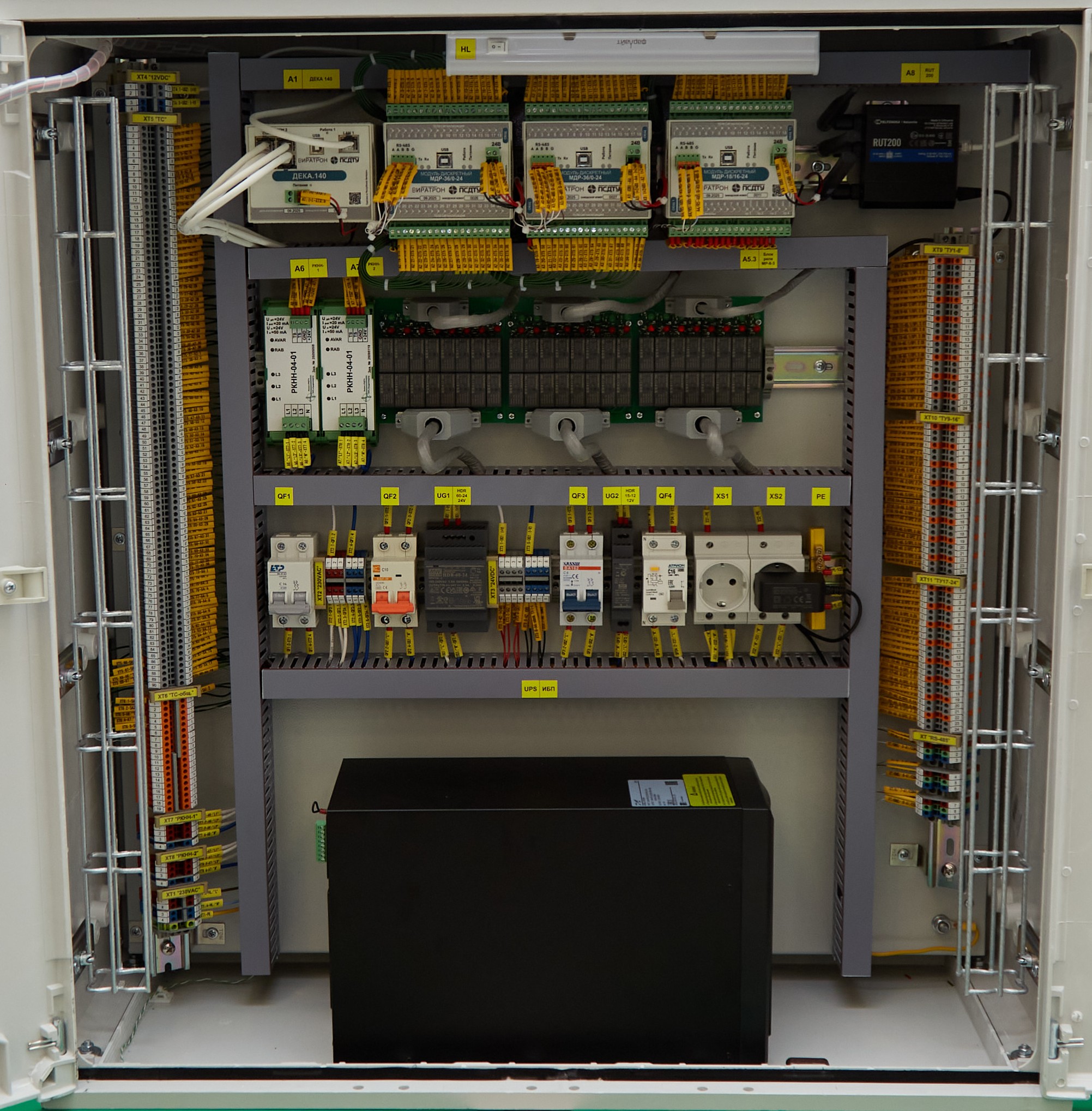

Шкаф телемеханики ТМ-25

Шкаф телемеханики ТМ-25 (код ТН ВЭД: 8537 10 980 0) — предназначен для организации телемеханической системы оперативного контроля и управления в автоматизированных системах диспетчерского управления энергетическими объектами.

Назначение и функции:

Шкаф ТМ-25 обеспечивает выполнение функций:

• телесигнализации (ТС) дискретного состояния объектов;
• телеуправления (ТУ) объектами.

Основные параметры и характеристики:

• количество каналов ТС, ТУ соответствует карте заказа;
• время телепередачи информации: по каналам ТС — не более 1 с, по каналам ТУ — не более 2 с;
• обмен информацией по интерфейсу RS-485 со скоростью 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с, с выбором контроля четности и количества стоп-битов;
• обмен информацией по интерфейсу Ethernet со скоростью 10, 100 Мбит/с.

Конструкция:

• степень защиты оболочки IP 41 по ГОСТ 14254;
• исполнение: настенное или напольное согласно конструкторской документации и карте заказа;
• габаритные размеры соответствуют конструкторской документации и карте заказа;
• масса: не более 150 кг.

Устойчивость к внешним воздействиям:

• группа В3 по ГОСТ 26.205 по воздействию климатических факторов;
• температура окружающего воздуха: от 5 °С до 40 °С;
• относительная влажность воздуха: 95% при 30 °С и более низких температурах без конденсации влаги;
• устойчивость к синусоидальным вибрациям: диапазон частот от 5 до 25 Гц, амплитуда смещения 0,1 мм.

Электропитание:

• напряжение питания от однофазной сети переменного тока (230 ± 23) В, частотой (50 ± 1) Гц;
• потребляемая мощность: не более 40 В·А.

Входные и выходные сигналы:

• питание датчиков ТС осуществляется от источника постоянного тока напряжением (24 ± 2) В;
• выходные элементы канала ТУ обеспечивают подключение цепи с током до 4 А, номинальным напряжением исполнительной аппаратуры до 230 В постоянного или переменного тока.

Режимы работы:

• время установления рабочего режима: не более 1 мин;
• предназначен для непрерывной работы.

Надежность:

• срок службы: не менее 12 лет.

Требования безопасности:

• класс оборудования I или II по ГОСТ 12.2.007.0;
• степень загрязнения 2 по ГОСТ IEC 61439-1;
• сопротивление изоляции не менее 0,5 МОм;
• сопротивление защитного заземления не более 0,1 Ом;
• соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Комплектность:

• состав комплекта шкафа ТМ приведен в паспорте ЯМИБ.424355.002 ПС.
