CTM-530 интерфейсный модуль

CTM-530 интерфейсный модуль

Модуль CTM-530 и линейный тепловой извещатель CTI были изобретены для уменьшения числа ложных срабатываний из-за механических повреждений извещателя. Линейный тепловой извещатель CTI, использующий технологию термопары, подтверждает, существует ли истинное состояние тревоги. Модуль управления линейным тепловым извещателем CTI непрерывно контролирует непрерывность извещателей. В случае обрыва цепи модуль сообщает об открытом состоянии неисправности.

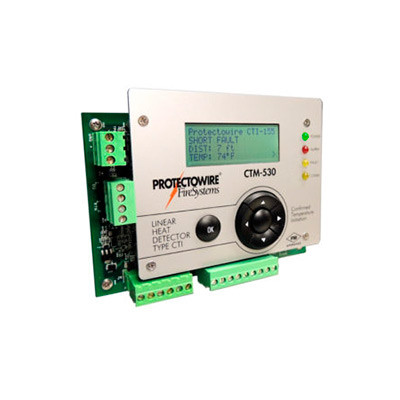

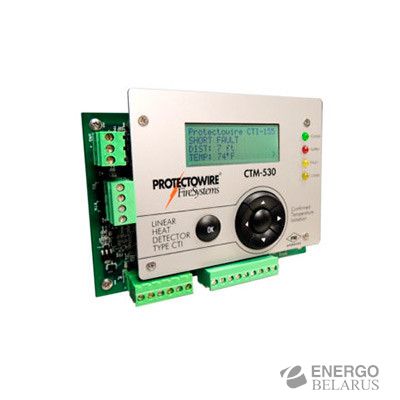

Интерфейсный модуль (блок управления) «Protectowire» типа CTM-530 разработан для совместной работы с линейным тепловым пожарным извещателем моделей CTI.

Для мультикритериального линейного теплового извещателя CTI разработаны интерфейсные модули серии СТМ-530 Protectowire. К модулю подключается один термокабель, который может отвечать требованиям для шлейфов класса А (стиль D) или класса B (стиль B). Максимальная длина термокабеля CTI Protectowire до 1220 метров.

В режиме шлейфа сигнализации класса B термокабель CTI конфигурируется как радиальный и подключается только к выходным терминалам «OUT» интерфейсного модуля CTM-530, а в конце термокабеля устанавливается оконечный элемент шлейфа в виде резистора (ELR). В режиме шлейфа сигнализации класса А термокабель CTI конфигурируется как петлевой и подключается к терминалам «OUT» и «RET» без оконечного элемента шлейфа.

В режиме класса А при обрыве термокабеля или соединительного кабеля формируется сигнал неисправности «Обрыв» и работоспособность извещателя сохраняется по всей  длине термокабеля CTI. В режиме класса В при обрыве термокабеля или соединительного кабеля так же формируется сигнал неисправности «Обрыв», но работоспособность извещателя сохраняется только на участке, оставшемся подключенным к модулю CTM-530, то есть до обрыва.
