Сигнализатор бесконтактный опасного напряжения ПИОН-2001

Бесконтактный сигнализатор опасного напряжения ПИОН-2001 (рис. 1) предназначен для дистанционного контроля наличия опасного напряжения в целях предотвращения поражения электрическим током персонала, обслуживающего электроустановки линий электропередачи, электрических станций, подстанций и другое энергетическое оборудование.  Сигнализатор состоит из: корпуса 1; рычага привода электродинамического генератора 2; флажка-фиксатора рычага3; оптического индикатора наличия напряжения 4. Антенна 5 расположена с внутренней стороны торцевой части корпуса. Контактная площадка 6 используется для повышения чувствительности и для проверки исправности.

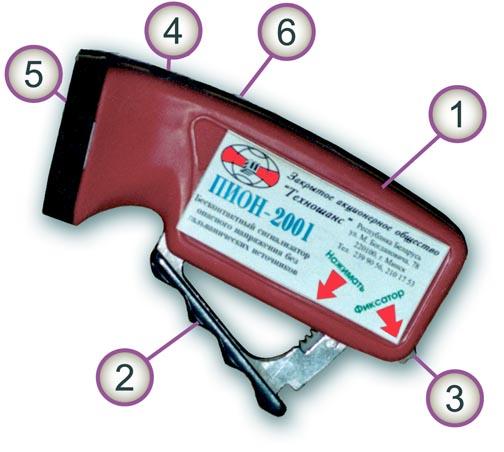

Внешний вид сигнализатора опасного напряжения ПИОН-2001. 1 — корпус; 2 — приводной рычаг; 3 — флажок-фиксатор; 4 — оптический индикатор; 5 — антенна; 6 — контактная площадка. Энергии, запасенной от 30 –70 нажатий на рычаг, хватает для неоднократного надежного определения наличия напряжения в течение рабочего дня. Предусмотрен также автономный контроль исправности. Малые габариты и вес, а также привлекательный внешний вид прибора делают его удобным в эксплуатации, что способствует частому применению ПИОН-2001 при работе в электроустановках.

Сигнал опасности пользователь ПИОН-2001 получает сразу по трем каналам: оптическому, акустическому и тактильному (вибрация корпуса). Такое дублирование обеспечивает надежность получения сигнала опасности в любых условиях. Главными преимуществами ПИОН-2001 перед другими сигнализаторами напряжения является высокая чувствительность, обеспечивающая контроль наличия напряжения на ВЛ 6 кВ и выше с поверхности земли  и отсутствие гальванических и пьезоэлектрических источников питания. Устройство помогает выработать у персонала полезную привычку пользоваться указателем и сигнализатором напряжения.  Питание устройства осуществляется от электродинамического генератора, вырабатывающего электрический ток при равномерном нажатии на рычаг привода.
