Характеристики

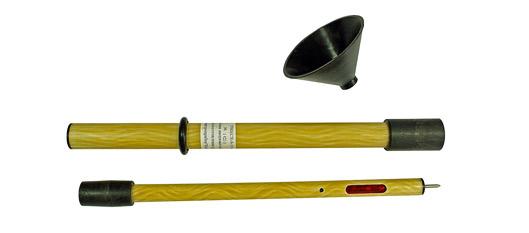

Однополюсные указатели предназначены для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок 6÷10 кВ и 35 кВ переменного тока промышленной частоты при непосредственном контакте с этими частями. Наличие напряжения индицируется с помощью светодиодов повышенной яркости и электромагнитного излучателя звука. В транспортном положении рабочая часть с электронной схемой помещается внутри изолирующей части, чем достигается компактность изделия и защита рабочей части от механических повреждений.
Технические характеристики указателей высокого напряжения УВН(С3)6-10 и УВН(С3)-35
Тип указателя |
УВН(С3)-6÷10 |
УВН(С3)-35 |
Номинальное напряжение электроустановки, кВ |
6÷10 |
35 |
Напряжение индикации, кВ, не более |
1,3 |
8,75 |
Время появления первого сигнала, с, не более |
1 | |
Длина изолирующей части, мм, не менее |
240 |
560 |
Длина рукоятки, мм, не менее |
120 |
140 |
Напряжение питания, В |
3 | |
Ток, потребляемый от элементов питания, мА, не более |
50 | |
Условия эксплуатации: температура, оС влажность при температуре 25 оС, % |
от -30 до +40 до 98 | |
Габаритные размеры, мм, не более в рабочем состоянии в собранном виде |
42х800 42х420 |
42х1200 42х755 |
Масса, кг, не более |
0,42 |
0,6 |
Срок службы, лет, не менее |
5 |
