Устройство для поиска повреждений УПП-10

Устройство для поиска повреждений УПП-10 предназначено для применения в воздушных и кабельных электрических сетях 6−10 кВ оперативно-выездными бригадами для ускорения выявления аварийных линий или их участков при наличии замыканий «на землю».

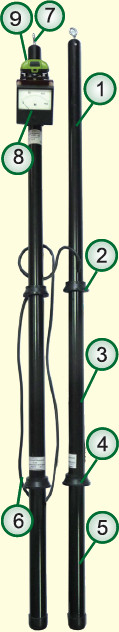

    Устройство УПП-10 (рис. 1) состоит из двух полых штанг из стеклотекстолита. Внутри них размещены элементы электрической схемы. Рабочая часть устройства 1 (участок от контактного вывода до ввода высоковольтного провода) отделена разделительным кольцом 2 от изолирующей части 3 (участок от высоковольтного провода до упорного кольца 4 рукоятки 5). Штанги соединены гибким проводом 6 в высоковольтной изоляции, сохраняющей гибкость при температуре до –70 ˚С. На концах штанг предусмотрены контактные выводы 7 для касания шин в электроустановках. К одной из штанг прикреплен стрелочный индикатор 8.
    По принципу действия устройство УПП-10 представляет собой миллиамперметр выпрямительной системы для измерения тока при напряжении 6 или 10 кВ.
    Устройство для поиска повреждений УПП-10 позволяет исключить пробные включения на возможное короткое замыкание, опасные для оборудования и персонала, особенно в сетях с большими токами коротких замыканий (кабельные сети крупных городов, предприятий).
    Дополнительно устройство может использоваться при фазировке сети 6−10 кВ, при проверке исправности высоковольтных предохранителей и при необходимости отличить рабочее напряжение от наведенного.
    Поиск поврежденных линий выполняет оператор в диэлектрических перчатках, на изолирующем коврике и в защитных очках. В процессе работы лишнюю часть провода УПП-10 наматывают на рабочую часть штанги выше разделительного кольца. Не следует наклоняться к стрелочному индикатору ближе, чем на 1 м (рис. 2).
    Устройство может поставляться со специальной заземляющей штангой, что позволяет выявлять поврежденные линии с междуфазными замыканиями без коротких замыканий на землю, а также обрывы фаз как с включенными, так и с отключенными силовыми трансформаторами на различных трансформаторных подстанциях.
    Специальная заземляющая штанга представляет собой полую трубу из стеклопластика с токоограничивающими резисторами, контактным выводом, проводом и заземляющим зажимом.

  1 — рабочая часть;
  2 — разделительное кольцо;
  3 — изоляционная часть;
  4 — упорное кольцо;
  5 — рукоятка;
  6 — соединительный провод;
  7 — контактный вывод;
  8 — стрелочный индикатор.
