Заземление переносные для воздушных линий ЗПЛ-10/З УВНБУ-6÷35
Характеристики

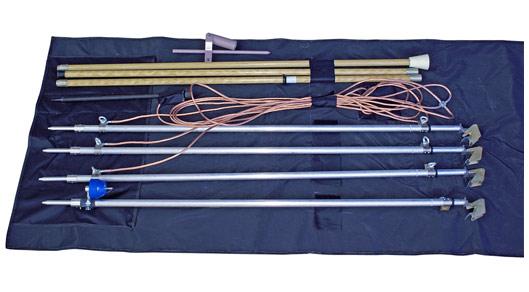

Особняком в ряду ПЗ разных конструкций для ВЛ стоят заземления переносные типа ЗПЛ-10/З. Их особый статус обусловлен тем, что они предназначаются для выполнения заземления проводов ВЛ с напряжением 6—10 кВ непосредственно с поверхности грунта, то есть подъем на опору и конструкции не требуется. Далее надо сказать еще про одну особенность таких ПЗ — они поставляются комплекте с указателями высокого напряжения типа УВНБУ-6-35 или УВНБУ-6-35-0,4. Непосредственно перед установкой заземления высоковольтного провода ведется проверка отсутствия напряжения этими указателями, чем обеспечивается дополнительная безопасность при данной работе. Общая длина составной изолирующей и телескопической рабочей штанги составляет более 8 м при сечении заземляющего проводника в 25 мм2, согласно нормы.
Указатели напряжения позволяют проверять его наличие как через непосредственный контакт, так и на расстоянии от провода через индикацию наличия электрического поля определенной величины вокруг него. При этом инициируются световые и звуковые сигналы определенной частоты, силы звука и тональности. Для проведения проверки напряжения в комплект поставки входят специальные универсальные штанги. Питание УВНБУ производится от автономного аккумуляторного источника, есть режим проверки работоспособности бесконтактного указателя напряжения.
|
Тип заземления: |
ЗПЛ-10/З с УВНБУ-6÷35 |
ЗПЛ-10/З с УВНБУ-6÷35 и 0,4 |
|
Номинальное рабочее напряжение, кВ |
от 6 до 10 |
6÷10 и 0,4 |
|
Общая длина заземляющей штанги, мм, не менее |
3200 | |
|
Количество заземляющих штанг, шт |
2 | |
|
Тип заземляющей штанги |
телескопическая | |
|
Тип заземляющего зажима |
гравитационный | |
|
Длина фазных проводов, мм, не менее |
4000 | |
|
Длина заземляющего спуска, мм, не менее |
4000 | |
|
Длина заземляющего штыря, мм, не менее |
620 | |
|
Сечение провода, мм2, не менее |
25 | |
|
Ток термической стойкости, кА/3 с, не менее |
4 | |
|
Общая длина изолирующей штанги, мм, не менее |
4900 | |
|
Количество звеньев изолирующей штанги, шт |
23 | |
|
Длина изолирующей части, мм, не менее |
2000 | |
|
Длина рукоятки, мм, не менее |
2600 | |
|
Условия эксплуатации: температура, оС влажность при температуре 25 оС, % |
от -30 до +40 до 80 | |
|
Масса, кг, не более: |
| |
|
- заземляющая штанга с зажимом |
13,6 | |
|
- изолирующая штанга |
2,9 | |
|
- заземление в сборе |
16,5 | |
|
Срок службы, лет, не менее |
2 | |
