Õàðàêòåðèñòèêè

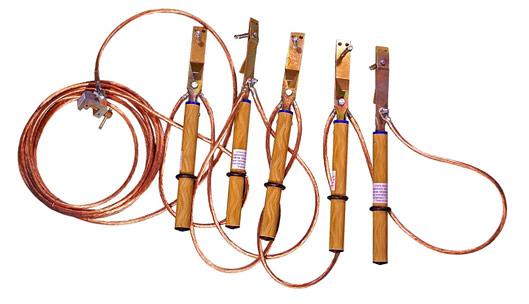

Переносные заземления (ПЗ) для воздушных линий (ВЛ) надежно защищают ремонтный и оперативный персонал при выполнении работ с отключением линии от ошибочной, несанкционированной подачи напряжения на ВЛ. В ряду предлагаемых видов ПЗ типа ЗПЛ основным и определяющим все остальные параметры и размеры критерием является значение напряжения ВЛ, на которой предполагается его использование. Маркировка ЗПЛ как раз и включает этот параметр, ЗПЛ-1 означает применение его в сетях до 1000 В (0,4 кВ, 0,66 кВ), а ЗПЛ-220 — до 220 кВ, соответственно.
Переносные заземления могут быть установлены на рабочем месте (той опоре ВЛ, где ведутся ремонтные работы), что и является, собственно, защитой от ошибочной подачи напряжения на участок работ. Также ЗПЛ могут быть использованы в качестве базового заземления, которое предназначено для снижения потенциала наведенного напряжения на проводах ВЛ до безопасной величины (то есть менее 42 В), тогда они устанавливаются на соседней с рабочим местом опоре и присоединяются к её контуру заземления или групповому заземлителю.
Заземления переносные могут быть изготовлены из гибких медных жил (неизолированных или с прозрачной изоляцией с поперечным сечением, которое выбирается по требованиям термической стойкости таких проводников при значении тока наиболее опасного трехфазного короткого замыкания (КЗ) в сетях с изолированной нейтралью или однофазного КЗ в сетях с заземленной нейтралью. Для проверки выбора площадь сечения ЗПЛ определяется по формуле:
Iкз √tрз
Smin= ---------------
272
здесь Smin — минимальное сечение проводника ЗПЛ (мм2), Iкз — наибольшее значение установившегося тока трехфазного (однофазного) КЗ (А), tрз — продолжительность наибольшей выдержки основной релейной защиты (сек). Однако, надо сказать, что по правилам эксплуатации электрозащитных средств в электроустановках до 1000 В минимальное значение сечения защитного заземления переносного составляет 16 мм2, а заземления высоковольтные для электроустановок напряжением выше 1000 В — не менее 25 мм2.
В нашем ассортименте есть заземления переносные высоковольтные и до 1000 В с проводниками сечением 16, 25, 35, 50, 70, 95 мм2, жилы которых заключены в прозрачную пластиковую оболочку, предохраняющую их от механических повреждений. В основном все типы ЗПЛ выполнены с заземляющими спусками (без заземляющего спуска может быть ЗПЛ-1), все ЗПЛ комплектуются несъемными изолирующими штангами для установки на провода ВЛ.
Зажимы ПЗ типа ЗПЛ обеспечивают надежное присоединения к проводам ВЛ и к заземлителю. Они соответствуют стандартам динамической устойчивости, сделаны конструктивно так, что динамические силы не могут сорвать ПЗ с места присоединения при протекании тока короткого замыкания. Кроме этого зажимы подобных типов обеспечивают удобную установку и снятие с проводов при помощи штанг для наложения заземления. Крепление заземляющего проводника к зажимам осуществляется при помощи предварительно луженых медных наконечников и гильз.
Дополнительная комплектация и услуги по желанию заказчика:
Тип заземления |
ЗПЛ-220 |
Номинальное рабочее напряжение, кВ |
от 110 до 220 |
Количество фаз |
3 (1) |
Количество штанг с зажимами, шт |
3 (1) |
Длина межфазных проводов, м |
9,0 (-) |
Длина заземляющего спуска, м |
15 |
Ток термической стойкости, кА/3 с:с проводом 16 мм2 |
- |
Ток термической стойкости, кА/3 с:с проводом 25 мм2 |
4,0 |
Ток термической стойкости, кА/3 с:с проводом 35 мм2 |
5,6 |
Ток термической стойкости, кА/3 с:с проводом 50 мм2 |
8,0 |
Ток термической стойкости, кА/3 с:с проводом 70 мм2 |
10,2 |
Ток термической стойкости, кА/3 с:с проводом 95 мм2 |
13,8 |
Длина изолирующей части, мм, не менее |
2500 |
Длина рукоятки, мм, не менее |
800 |
Условия эксплуатации:
|
от -45 до +45
|
Масса, кг с проводом 16 мм2 |
- |
Масса, кг с проводом 25 мм2 |
15,6 (6,5) |
Масса, кг с проводом 35 мм2 |
19,3 (8,2) |
Масса, кг с проводом 50 мм2 |
23,0 (9,9) |
Масса, кг с проводом 70 мм2 |
28,7 (12,5) |
Масса, кг с проводом 95 мм2 |
34,6 (15,1) |
