Стабилизатор переменного напряжения Штиль R 81000-3 (81 кВА)
Характеристики
| Рабочий диапазон входного напряжения, В | 180-245 |
| Предельный диапазон входного напряжения, В | 150-255 |
| Количество фаз | 3 |
| Мощность нагрузки, кВа | 81 |
| Масса, кг | 293 |
| Точность стабилизации, % | ±4 |
Товарная группа
|
Cтабилизатор напряжения серии Стандарт (R)
Серия "Стандарт" представлена однофазными и трехфазными моделями (с точностью регулирования выходного напряжения ±4…7%) стабилизаторов напряжения "Штиль" универсального назначения мощностью от 110 ВА до 100 кВА. Стабилизаторы напряжения "Штиль" серии "Стандарт" (модели R) – это надежная защита от бросков, помех и нестабильности электросети бытовой техники и оргтехники дома... |
Ассортимент
Трехфазный стабилизатор переменного напряжения "Штиль" R 81000-3 входит в линейку стабилизаторов напряжения "Штиль" серии "Стандарт" (R).
Стабилизатор напряжения "Штиль" R 81000-3 защищает различное бытовое, офисное и промышленное оборудование, суммарная электрическая мощность которого не превышает 81 кВА (такую мощность могут потреблять коттеджи, офисы, технологические участки). При подключении асинхронных электродвигателей (имеются в составе станков, холодильников, насосов, компрессоров, моек высокого давления) стабилизатор напряжения должен иметь как минимум трехкратный запас мощности относительно мощности электродвигателя.

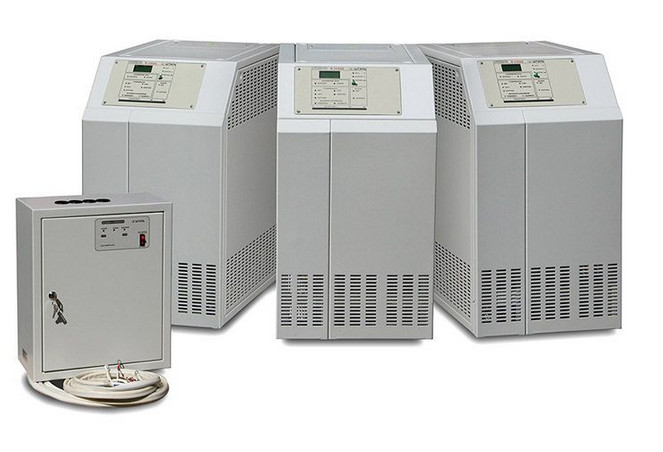

Стабилизатор напряжения "Штиль" R 81000-3 состоит из трех напольных однофазных силовых блоков, настенного блока коммутации и комплекта кабелей для соединения всех блоков между собой.
Конструктивные особенности трехфазных стабилизаторов напряжения "Штиль" мощностью 48...100 кВА серии "Стандарт"
- в составе стабилизатора напряжения три однофазных силовых блока, блок коммутации и комплект кабеля;
- тороидальный силовой автотрансформатор;
- естественное охлаждение (без вентилятора);
- двойная защита нагрузки от аварийно-высокого входного напряжения;
- автоматическое отключение автотрансформатора от сети при увеличении входного напряжения >300 В с последующим автоматическим включением после снижения напряжения до безопасного уровня;
- дискретное (ступенчатое) регулирование выходного напряжения;
- высокая перегрузочная способность;
- релейные силовые ключи;
- высокое быстродействие;
- электронная защита от перегрева, короткого замыкания и перегрузки с автоматическим отключением;
- возможность работы стабилизатора на заявленную мощность нагрузки во всём предельном диапазоне входного напряжения;
- автоматическое отключение нагрузки при выходе входного или выходного напряжения за установленный предельный диапазон с последующим автоматическим включением после возвращения напряжения в рамки предельного диапазона;
- автоматическое отключение нагрузки при пропадании напряжения в одной из фаз;
- ручной сервисный байпас;
- входной и выходной фильтр высокочастотных сетевых помех;
- светодиодный цифровой индикатор, отображающий основные параметры (входное и выходное напряжение, мощность нагрузки), светодиодная индикация режимов работы;
- клеммные колодки для подключения сети и нагрузки.
|
Число фаз |
3 |
|
Максимальная мощность нагрузки, кВА |
81 |
|
Допустимая перегрузка |
200% - 1 с, 150% - 2 с, 50% - 3 с, 12% - 60 c |
|
Рабочий диапазон входного фазного напряжения, В |
180-245 |
|
Предельный диапазон входного фазного напряжения, В |
150-255 |
|
Номинальная входная частота, Гц |
50 |
|
Диапазон входной частоты, Гц |
4 |
|
Максимальный ток холостого хода при входном напряжении 220 В, мА |
260 |
|
Стабилизация выходного фазного напряжения, % |
±4 |
|
Рабочий диапазон выходного фазного напряжения, В |
211-229 |
|
Предельный диапазон выходного фазного напряжения, В |
176-242 |
|
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор) |
не нормируется |
|
Число уровней коррекции |
8 |
|
КПД, % |
98 |
|
Диапазон изменения нагрузки, % |
0...100 |
|
Коэффициент мощности нагрузки |
0-1 |
|
Тип ключей |
реле |
|
Время регулирования напряжения одного уровня коррекции, мс |
<=40 |
|
Защита от перегрузки и КЗ |
электронная и автоматический выключатель |
|
Фильтр EMI/RFI |
входной/выходной |
|
Климатическое исполнение |
УХЛ 4.2 по ГОСТ 15150 |
|
Диапазон температуры окружающей среды, °С |
+1...+40 |
|
Относительная влажность воздуха, % |
0...80 |
|
Вид охлаждения |
естественное |
|
Степень защиты |
IP30 |
|
Устойчивость к механическим воздействиям |
М1 по ГОСТ 17516.1 |
|
Масса, кг |
293 |
|
Масса в упаковке, кг |
365 |
|
Габаритные размеры (ШхВхГ), мм |
3х(330x670х570)+1х(480x640х280) |
|
Габаритные размеры в упаковке (ШхВхГ), мм |
3х(440x820x690)+1х(590x935х390) |
|
Гарантийный срок, мес |
12 |
|
Срок службы, лет |
10 |
