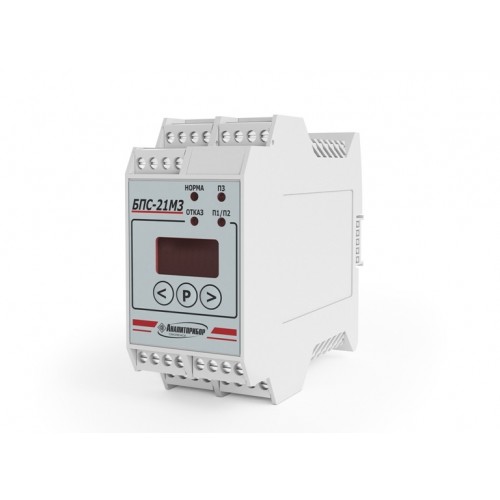

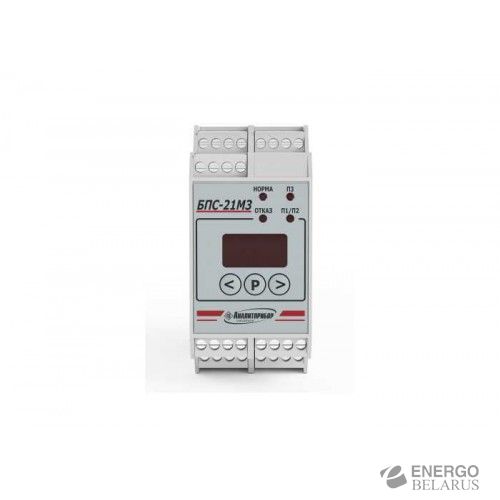

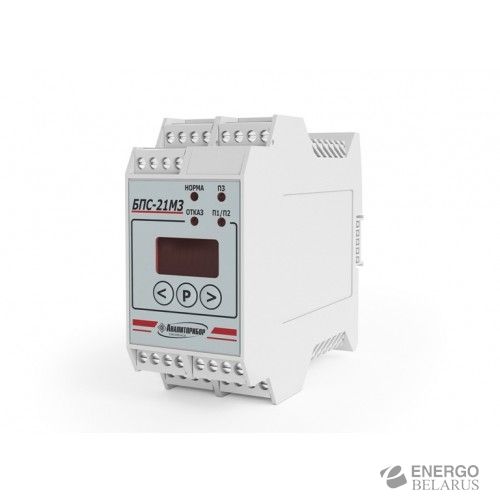

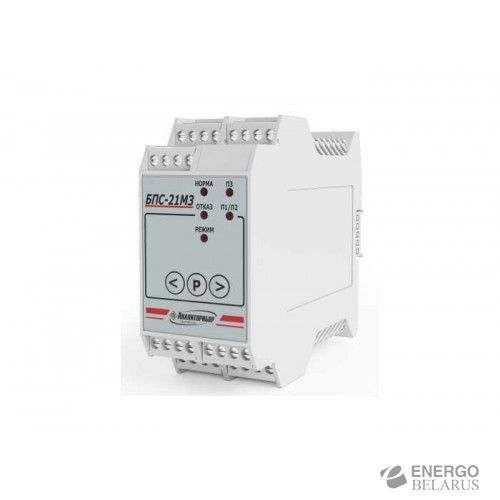

Блок питания и сигнализации БПС-21М3

Предназначены для:

• формирования, в том числе искробезопасного, напряжения питания сигнализаторов ДАТ-М, ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических АП430-02 и иных совместимых устройств
• интеграции в системы АСУТП с использованием интерфейса Ethernet (модуль КСД)
• обмена данными по цифровому каналу RS485 с подключенными устройствами, в том числе передача измерительной информации на внешние устройства
• архивации полученных данных, событий и показаний (модуль КСД)
• подключения исполнительных устройств в зависимости от исполнений (коммутационный блок К)
• выдачи световой сигнализации при превышении/понижении установленных пороговых значений (Порог 1, Порог 2, Порог 3) с одновременным переключением "сухих" контактов реле
• модуль КСД предназначен для сбора информации датчиков-сигнализаторов ДАТ-М-06 ИБЯЛ.413216.044-05, датчиков газосигнализаторов ДАХ-М-06 ИБЯЛ.413412.005-05, датчиков-газоанализаторов ДАК ИБЯЛ.418414.071-17 ...-21, датчиков-газоанализаторов фотоионизационных ДАФ-М при их соединении в шлейф

Применяются в качестве устройств питания, сигнализации, искробезопасных барьеров, контроллеров сбора данных совместно с выносными датчиками различных типов, размещаемыми как в невзрывоопасных, так и взрывоопасных зонах.

Сведения об оборудовании

• формирование напряжения питания сигнализаторов ДАТ-М, ДАХ-М, ДАК, ДАМ, ДАФ-М
• обмен данными по цифровому каналу RS485
• выдача световой сигнализации
• температура окружающей среды от +1 до +50
• предназначены для установки на рейки типоисполнений ТН35-7,5 и ТН35-15 по ГОСТ РМЭК 607-15-2003 (DIN-рейки)
• возможность подключения исполнительных устройств по искробезопасной цепи
• межповерочный интервал - 24 месяца

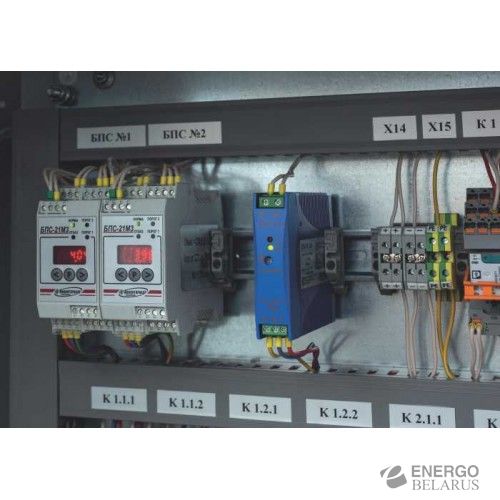

Блоки предназначены для установки на рейки типоисполнений ТН35-7,5 и ТН35-15 по ГОСТ РМЭК 607-15-2003 (DIN-рейки).

*БПС-21М3-24х16-ibIIС-К – при величине тока потребления подключенного исполнительного устройства - 10 или 170 мА; *БПС-21М3-24х24-iаIIС-К – при величине тока потребления подключенного исполнительного устройства - 3 или 70 мА.

Отличительные особенности

• возможность конфигурации сложных газоаналитических сетей с применением датчиков на различные газы и степени взрывозащиты (Exd, ib, ia)
• построение системы со смешанной конфигурацией подключения датчиков (шлейфовая-лучевая)
• искробезопасный барьер цепи ia, ib, ic
• удобство монтажа на лицевой части (корпус на DIN-рейке)
• архивирование данных, возможность подключения съемного носителя информации
• возможность подключения исполнительных устройств по искробезопасной сети (при использовании коммутационного блока К)
• полное соответствие нормативной базе РФ и Таможенного союза
• уровень полноты функциональной безопасности SIL 3

Контроллер сбора данных (КСД) обеспечивает сохранение информации по каналу связи RS485 устройств. Функциональные возможности контроллера сбора данных КСД:

• архивирование результатов измерения
• выдача команд подключенным блокам любых других модификаций на установку пороговых значений и диапазона измерений физической величины датчиков
• сохранение параметров подключенных датчиков:
• порогов срабатывания сигнализации Порог 1-2-3
• единиц измерения
• определяемого компонента
• значение начальное и конечное диапазона показаний

Блоки БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р позволяют записывать данные

• за последние 10 суток с интервалом 1 минуту при подключении максимального количества устройств (не более 30);
• за последние 30 суток с интервалом в 1 минуту при подключении не более 10 устройств
