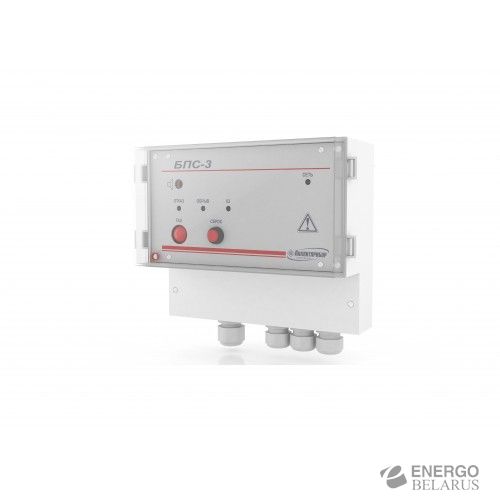

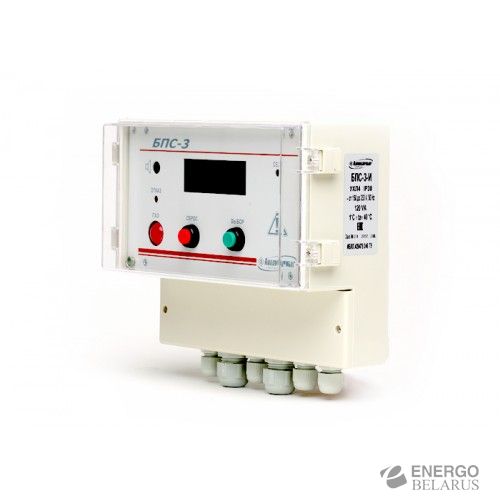

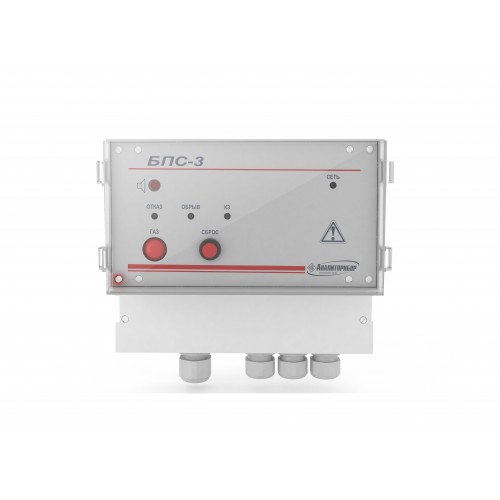

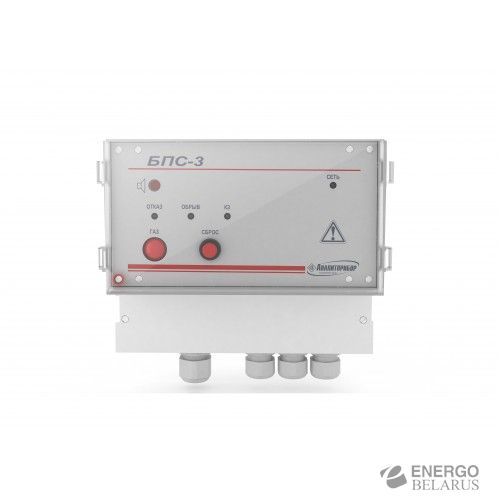

Блок питания и сигнализации БПС-3
Характеристики
| Производитель | Аналитприбор |
| Диапазон рабочих температур, °С | +1...+40 |
| Масса, кг | 2 |
| Режим работы | Непрерывный |
| Длина, мм | 240 |
| Ширина, мм | 240 |
| Глубина, мм | 120 |

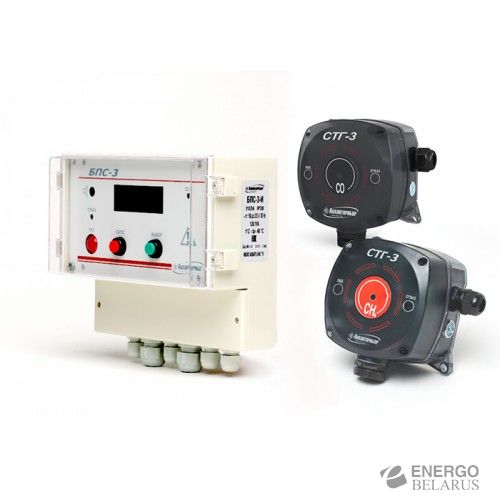

Предназначен для питания сигнализаторов СТГ-3 и СТГ-3-И при их соединении в шлейф, выдачи световой и звуковой сигнализации при срабатывании любого сигнализатора в шлейфе с одновременным переключением “сухих” контактов реле по двум порогам.
Область применения
- обеспечение многоточечного контроля параметров воздуха рабочей зоны бытовых, административных, общественных, производственных помещений и открытых площадок с помощью сигнализаторов СТГ-3 и СТГ-3-И
Отличительные особенности
- до тридцати сигнализаторов СТГ-3 различных исполнений на один БПС-3 (количество варьируется в зависимости от числа подключаемых СТГ-3 для контроля ДВК горючих газов и ПДК токсичных газов)
- сигнализаторы не предназначены для установки во взрывоопасных зонах
- диапазон рабочих температур – от плюс 1 до плюс 40 оС
- степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP30
- время автоматической работы без технического обслуживания с применением внешних средств и без вмешательства оператора – не менее 12 месяцев
- гарантийный срок – 18 месяцев с даты отгрузки потребителю
- для блоков БПС-3 состояние реле нормально замкнутое
- для блоков БПС-3-И состояние реле (нормально замкнуто / разомкнуто) устанавливается в меню блока
- количество опрашиваемых датчиков для БПС-3 не ограничено, для БПС-3-И до 64 датчиков
Сведения об оборудовании
- питание сигнализаторов СТГ-3 и СТГ-3-И при соединении их в шлейф
- выдача световой/звуковой сигнализации
- многоточечный контроль параметров воздуха рабочей зоны
- температура от +1 до +40 оС
- до 30 сигнализаторов СТГ-3 различных исполнений на один БПС-3
Характеристики
Исполнения блоков питания и сигнализации БПС-3
| Обозначения блоков | Условное наименование блоков | Тип входного сигнала о срабатывании сигнализаторов | Условное наименование подключаемых к блокам сигнализаторов | Связь с внешними устройствами |
| ИБЯЛ.426479.046 (без цифровой индикации) | БПС-3 | сигнал напряжения постоянного тока | СТГ-3-ХХ | релейный выход |
| ИБЯЛ.426479.046-01 (с цифровой индикацией) | БПС-3-И | цифровой адресный интерфейс | СТГ-3-И-ХХ | релейный выход и по интерфейсам RS485 и RS232 |
Аварийная сигнализация “ГАЗ” - блокирующая, отключение возможно только нажатием кнопки “СБРОС” на блоке.
Основные технические характеристики
| Характеристики | Значение | Примечание |
| Напряжение питание, В | от 150 до 253 | (50±1) Гц (действующее значение) |
| Потребляемая мощность ВА, не более | 120 | при максимальной нагрузке на выходе |
| Выходное напряжение, В | 34±2 | максимальный ток нагрузки 2А |
| Диапазон температуры окружающей среды, °С | от 1 до 40 | |
| Степень защиты блоков | IP 30 | |
| Габаритные размеры, мм, не более | 240х240х120 | масса не более 2 кг |
| Параметры «сухих» контактов реле | = 30 В, 5 А ~ 250 В, 5 А | нагрузка – резистивная |
