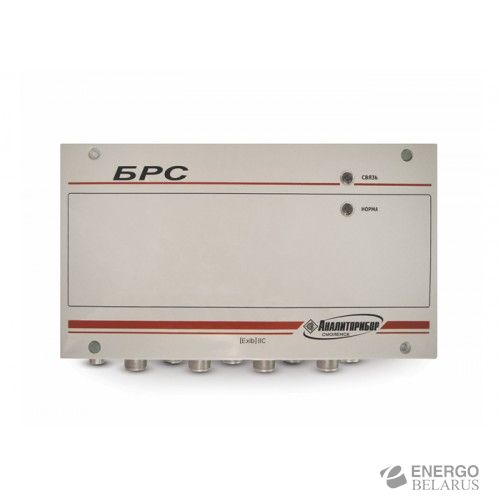

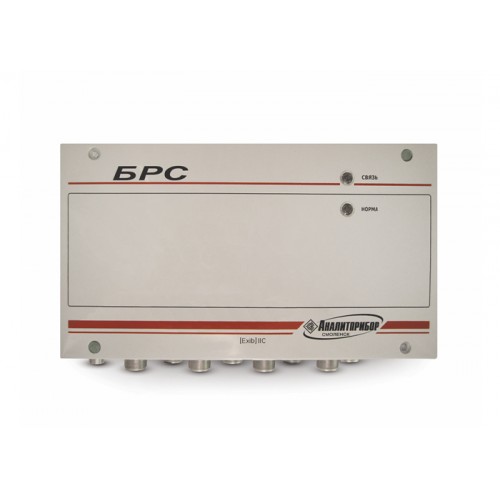

Блок расширения и связи БРС
Характеристики
| Производитель | Аналитприбор |
| Страна производитель | Россия |
| Диапазон рабочих температур, °С | -40...+50 |
| Масса, кг | 7 |
| Степень защиты, IP | 54 |
Блок расширения и связи БРС (ИБЯЛ.411111.036-01, -02,-03,-04) предназначен для работы в составе системы контроля атмосферы промышленных объектов (СКАПО).
Сведения об оборудовании
- обеспечение двустороннего обмена информацией с АИ или БСУ по интерфейсу RS 485
- логический протокол MODBUS RTU
- предназначен для работы в составе СКАПО
- температура окружающей среды от -40 до +50 °С
- степень защиты - IP 54
БРС выполняет следующие функции:
- для БРС ИБЯЛ.411111.036:
- двусторонний обмен с БСУ - передачу результатов измерения выходных токовых сигналов на БСУ и прием уставок срабатывания порогов блока реле (далее – БР) ИБЯЛ.423142.004 от БСУ ИБЯЛ.411111.035;
- питание БР и передачу команд управления на БР ИБЯЛ.423142.004;
- обеспечение двухстороннего обмена информацией с другими БРС ИБЯЛ.411111.036 по интерфейсу RS485;
- для БРС ИБЯЛ.411111.036, -01…-04:
- обеспечение двухстороннего обмена информацией с адаптером интерфейсов (далее – АИ) ИБЯЛ.426441.006 или БСУ ИБЯЛ.411111.044 по интерфейсу RS485, логический протокол MODBUS RTU, порт "1RS485";
- передачу результатов измерения выходных токовых сигналов на ПЭВМ с помощью АИ ИБЯЛ.426441.006 или в информационную сеть АСУ ТП с помощью БСУ ИБЯЛ.411111.044;
- обеспечение двухстороннего обмена информацией с пультом контроля ИБЯЛ.422411.005 по интерфейсу RS485, порт "1RS485";
- обеспечение передачи команд управления по интерфейсу RS485 на БР ИБЯЛ.423142.009 - порт "2RS485".
Характеристики
| Характеристики | Значение | Примечание |
|---|---|---|
| Количество цепей питания датчиков, шт. | 2, 4, 8 | |
| Выходное напряжение, В | 16 | ИБЯЛ.411111.036, -01,-02 искробезопасная цепь питания |
| Выходное напряжение, В | 24 | ИБЯЛ.411111.036-03,-04,-05,-06 неискробезопасная цепь питания |
| Диапазон измерения токового сигнала, мА | 4 - 20 | по каждому входу |
| Канал связи с другими устройствами системы СКАПО | RS485 | протокол MODBUS-RTU, скорость передачи данных 9600 бод |
| Время установки показаний, с, не более | 5 | |
| Время прогрева, мин, не более | 5 | |
| Время работы без кор-ки показаний, мес. | 12 | |
| Максимальная длина линии связи, км датчики – БРС БРС – АИ /БРС – БРС / БРС – БСУ | 2 2 | |
| Номинальная потребляемая мощность, ВА, не более | 60/40/100/60/150/100 | ИБЯЛ.411111.036-01/-02/-03/-04-/05/-06 |
| Габаритные размеры, мм, не более | 145х230х370 | масса не более 7 кг |
| Степень защиты | IP 54 | |
| Напряжение питания, В | 220 | частота 50±1 Гц |
| Температура окружающей среды, оС | -40 ÷ +50 |
В зависимости от количества каналов и соответствия требованиям взрывобезопасности блоки имеют различные исполнения (см. техническое описание на БРС1).
