Современное строительство подземных инженерных коммуникаций, должно сочетать в себе не противоречащие друг другу эстетические и технические требования. В зоне застройки невозможно выполнить сочетание этих требований, осуществив поверхностную маркировку подземных инженерных коммуникаций с помощью установки обычных локализационных столбов, применяемых на незастроенной территории. Данное обстоятельство требует иного применения в зоне застройки технического решения путем установки столба локализационного городского.
Основные сведения:
-
Столб локализационный городской (далее столб), предназначен для обозначения в пределах промышленной и жилой застройки трассы неметаллических подземных инженерных коммуникаций, например, пластмассовых газопроводов, водопроводов, канализаций, а так же оптических линий связи.
- Столб обозначает места расположения начальной и конечной точек данной трассы, ее повороты, а так же пересечения с иными коммуникациями.
- Столб устанавливается в траншее над проложенными инженерными коммуникациями при их обратной засыпке. После его установки на одном уровне с поверхностью грунта остается его крышка, окрашенная в сигнальные цвета с надписью, предупреждающей о наличии подземных коммуникаций.
- В ходе установки вовнутрь столба вводятся проводники сигнально-локализационной ленты проложенной в траншее, которые соединяются на, установленной в столбе, пластине контактной и подключаются к заземлителю.
- Местом установки столба является зеленая и пешеходные зоны. Крышка столба, находящаяся на одном уровне с поверхностью земли, обеспечивает беспрепятственное проведение работ по кошению травы и уборке листьев в зеленой зоне летом и осенью либо уборку снега зимой.
- При осуществлении в ходе эксплуатации подземных инженерных коммуникаций мероприятий по их трассировке, пластина контактная столба позволяет отключить ленту от заземлителя и подключить к ней генератор частоты типа ГИП-1 ТУ РБ07511293.078-99 (или аналогичного) для определения трассы с помощью искателя ИК-1 ТУ РБ07511293.068-98.
- Столбы предназначены для эксплуатации при температуре окружающей среды от минус 60 до плюс 60°С и относительной влажности воздуха до 98 % при температуре плюс 25 °С и более низкой температуре без конденсации влаги. Вид климатического исполнения УХЛ 1 по ГОСТ 15150-69.
Устройство столба:

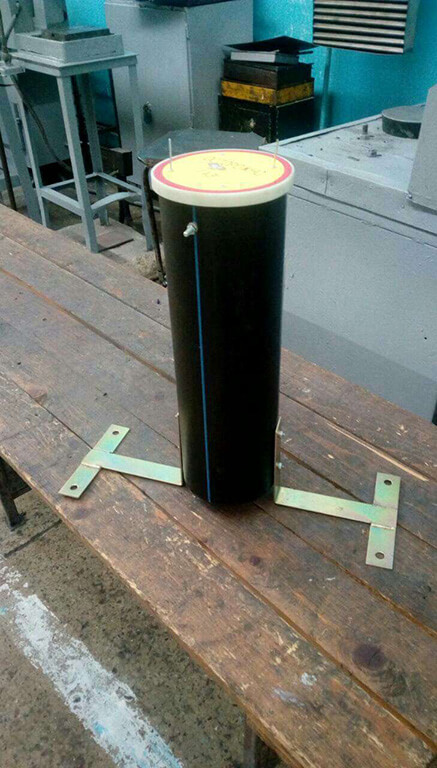

- Столб представляет собой пластмассовый корпус диаметром 160 мм, высотой 500 мм, с крышкой диаметром 174 мм, имеющей внутренний замок, скважина которого защищается заглушкой. Для удобства эксплуатации ключи к замкам от различных столбов являются взаимозаменяемыми.
- Конструкция столба обеспечивает защиту оборудования, установленного внутри, от атмосферных осадков.
- После снятия крышки столба рамка с закрепленной пластиной контактной может выдвигаться вверх и закрепляться над поверхностью земли, что позволяет облегчить работы по подключению необходимого оборудования.
- Столб устанавливается на металлическое основание.
- Материал корпуса и крышки столба - полиэтилен высокого давления, наполненный антипиренами для обеспечения огнестойкости (ПВ-О).
- Все элементы распределительного оборудования выполнены из коррозионностойких материалов или имеют защитное покрытие.
- Столб комплектуется омедненным либо оцинкованным заземлителем с зажимом для подключения заземляющего проводника.
Ресурсы, сроки службы и хранения, гарантии изготовителя:
- Срок службы столбов - не менее 20 лет.
- Гарантийный срок эксплуатации столбов - 24 месяца со дня ввода в эксплуатацию.
- Гарантийный срок хранения столбов - 12 месяцев со дня изготовления.
