Светильник ВЭЛАН 91

• Назначение
• Особенности
• Конструкция
• Источники света
• Комплектность поставки

Назначение

Взрывозащищенные светильники для газоразрядных ламп предназначены для общего освещения месторождений, морских платформ, доков и заводов, в которых возможно появление взры­воопасных газов или пыли, в соответствии с маркировкой взрывозащиты.

Особенности

• Допускает установку всех типов газоразрядных ламп мощностью от 70Вт до 400Вт. Особенность светиль­ников в том, что ПРА уже установлена внутри светильника и в дополнительном заказе не нуждается.
• Особо прочный плафон с высокой прозрачностью выдерживает удар 4Дж при температуре - 60°С и допускает попадание холодной струи воды на работающий светильник без потери прочностных характеристик.
• Коррозионностойкие материалы со специальным покрытием обеспечивают длительный срок службы.
• Три габарита корпуса в зависимости от мощности используемых ламп.
• Завод выпускает светильники ВЭЛАН 91 в качестве замены светильников ВАД91 с аналогичными техническими характеристиками.

Конструкция

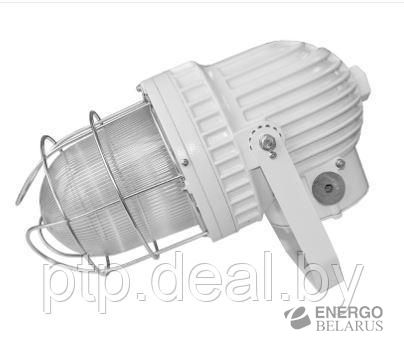

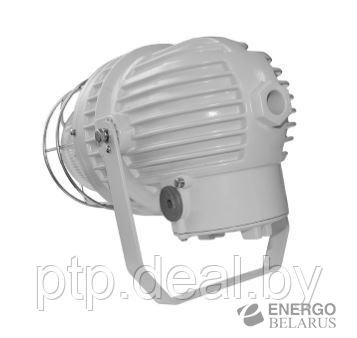

Светильник состоит из алюминиевого корпуса с порошковым покрытием, который образует взрывонепроницаемую оболочку с видом взрывозащиты «d». Защитное стекло - термостойкое, особопрочное, с высокой светопропускающей способностью, крепится внутри алюминиевого кольца и вкручивается в светильник. Для защиты стекла дополнительно применяется защитная решетка. Внутри корпуса установлены патрон, клеммные зажимы для подключения питания и ПРА. Подведение кабеля осуществляется через кабельные вводы на вводном отделении или через отверстие, расположенное в верхней части светильника, при креплении «на опоре». Наличие двух отверстий под кабельные вводы позволяет осуществлять транзитную прокладку кабеля. Внутри и снаружи светильника установлены болты заземления.

Источники света

• Ртутная лампа высокого давления типа ДРЛ (РТ.Л.)

• Натриевая лампа высокого давления типа ДНаТ (НАТ.Л.)

• Металлогалогенная лампа типа ДРИ (ГАЛ.Л.)

Комплектность поставки

Светильник поставляется в комплекте с выбранным креплением. По умолчанию светильник комплектуется заглушками с резьбой М25х1,5. Стойка крепления «Опора» заводом не изготавливается.

Дополнительно заказываются:

А) Лампа.

Б) Для крепления С1 на скобе:

- ВК-Х-ВЭЛ2БМ-М25х1,5-ExdG для бронированного кабеля;

- ВК-Х-ВЭЛ4-М25х1,5-ExdG или ВК-Х-ВЭЛ2-М25х1,5-ExdG для небронированного кабеля;

- ВК-Х-ВЭЛ2БТ-М25х1,5-ExdG-G3/4"для бронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

- ВК-Х-ВЭЛ2БТ-М25х1,5-ExdG-G3/4"для небронированного кабеля в трубе или для присоединения этого кабеля в металлорукаве с помощью муфты ММРн-20;

При заказе светильника нужно учитывать, что в корпусе светильника нарезана резьба М25х1,5
