Таймер цифровой двухканальный УТ24
Характеристики
| Производитель | ОВЕН |
| Страна производитель | Россия |
Назначение реле времени УТ24
Универсальное двухканальное реле времени УТ24 предназначено для включения и выключения нагрузки по заданной оператором программе. Применяется в качестве таймера, устройства задержки включения или формирователя последовательности импульсов, длительность которых задается пользователем.

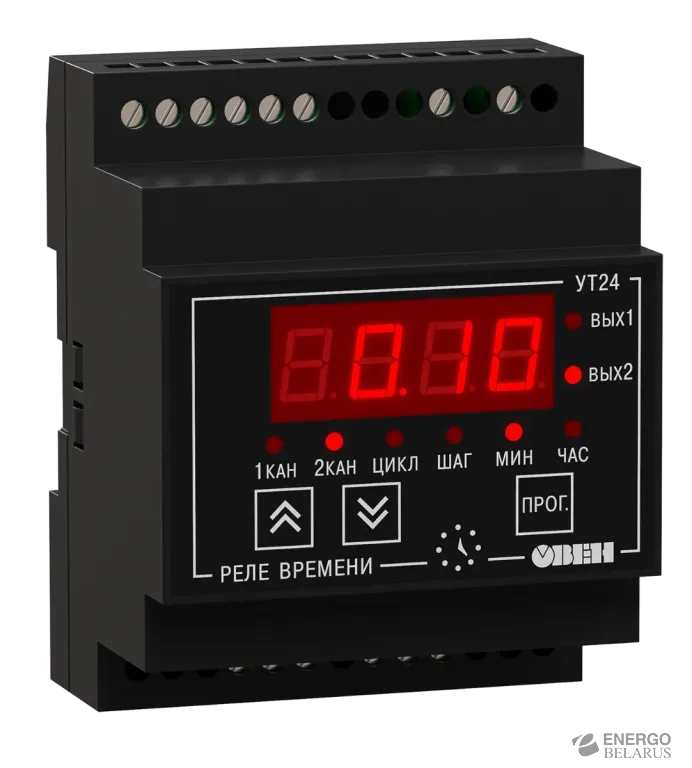

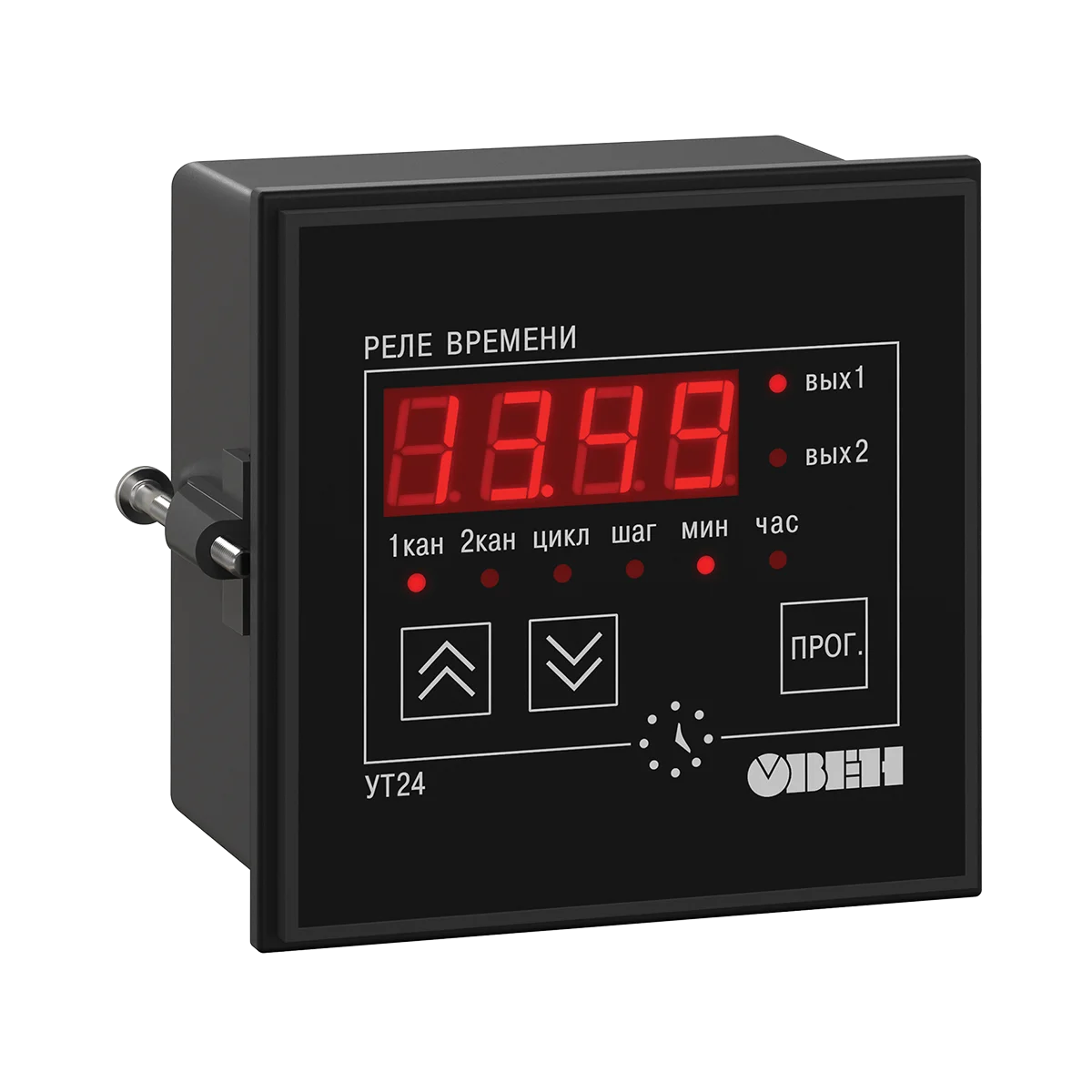

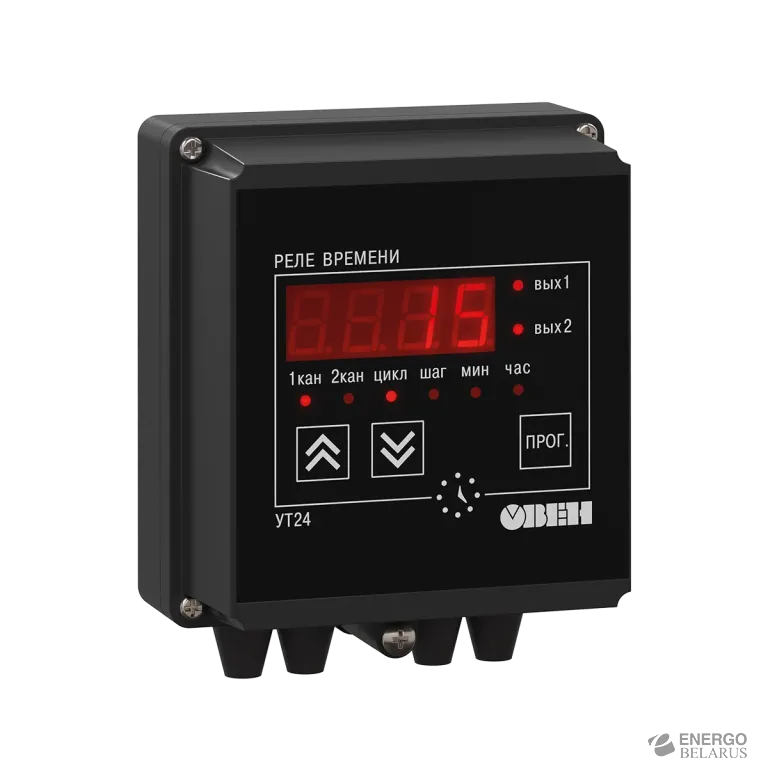

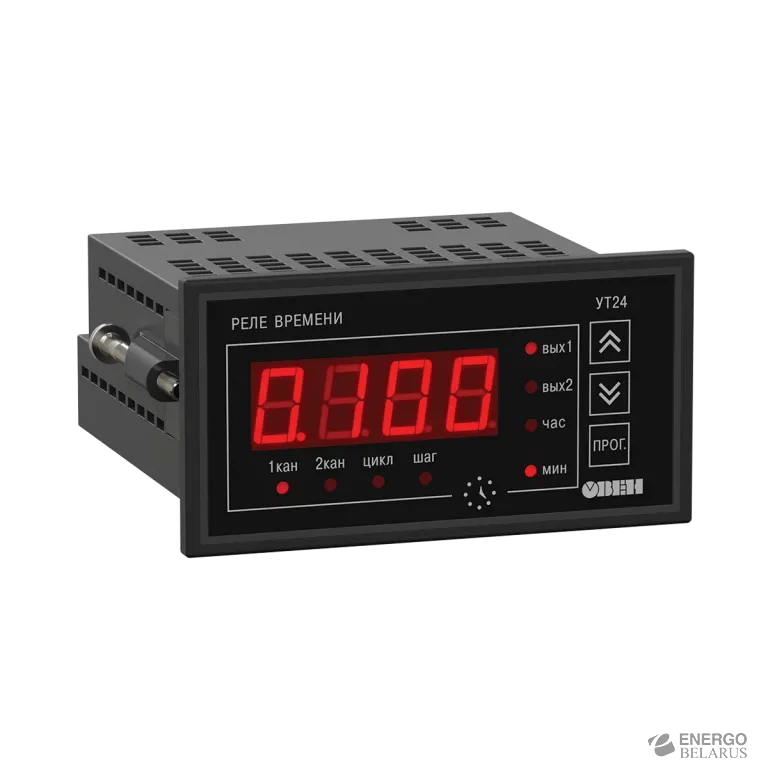

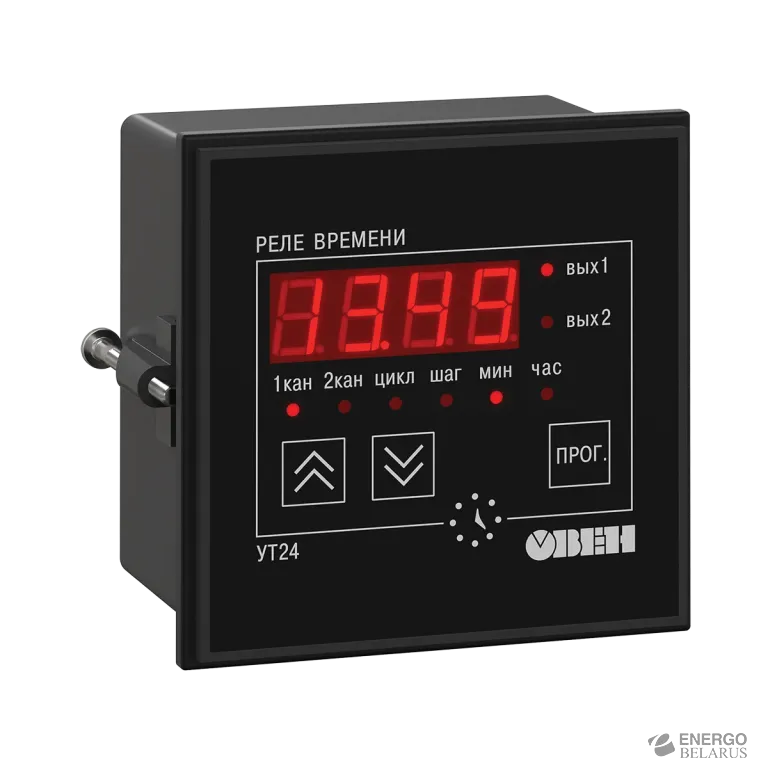

Прибор выпускается в корпусах 4-х типов: настенном Н , щитовых Щ1, Щ2 и DIN-реечном.
Функциональные возможности реле времени ОВЕН УТ24
- Запуск программы по команде оператора или подаче питания на прибор (без привязки к календарному времени).
- Два независимых таймера для формирования двух независимых программ управления исполнительными механизмами.
- Две программы из конечного и бесконечного числа циклов по 1...30 шагов (каждый шаг задает включение/выключение исполнительного механизма).
- Подключение трех внешних устройств для запуска, остановки, временной блокировки или сброса программы таймера.
- Индикация времени, числа циклов и шагов, оставшихся до окончания программы.
- Программирование кнопками на лицевой панели прибора.
- Сохранение текущих значений и параметров программы при отключении питания.
- Защита параметров от несанкционированного доступа.
Технические характеристики
|
Напряжение питания |
130...265 В перем. тока 80...310 В пост. тока |
| Потребляемая мощность | не более 10 ВА |
|
Количество входов управления |
3 |
| Подключаемые датчики | – коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); – n-p-n–типа с открытым коллекторным выходом; – датчики с выходным напряжением высокого уровня от 12 до 30 В и низкого уровня от 0 до 2,2 В. |
|
Напряж. низкого (активного) уровня на входах |
0...2,2 В |
|
Напряжение высокого уровня на входах |
12...30 В |
|
Максимально допустимый ток нагрузки |
|
|
– электромагнитных реле (выход Р) |
8 А (220 В и cos φ> 0,4) |
|
– транзисторных оптопар (выход К) |
0,2 А (+50 В) |
|
– оптосимисторов (выход С) |
50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц |
|
– дублирующего выхода второго канала |
30 мА при +30 В |
|
Количество таймеров |
2 |
|
Длительность временных интервалов |
0...99 ч 59 мин 59,9 с |
|
Дискретность установки длительности временных интервалов |
0,1 с |
|
Количество программируемых шагов в цикле |
до 30 |
|
Количество циклов в программе |
от 1 до 9999 или бесконечное |
|
Время задержки начала выполн. программы |
0...9 ч 59 мин 59,9 с |
|
Типы корпусов |
|
|
– настенный Н |
130×105×65, IP44 |
|
– щитовой Щ1 |
96×96×70 мм, IP54 со стороны передней панели |
|
– щитовой Щ2 |
96×48×100 мм, IP54 со стороны передней панели |
|
– DIN-реечный Д |
90×72×58 мм, IP20 со стороны передней панели |
Условия эксплуатации
|
Температура окружающего воздуха |
+1...+50 °С |
|
Атмосферное давление |
86...106,7 кПа |
|
Относительная влажность воздуха (при 25 °С) |
не более 80 % |
Функциональная схема прибора
Модификации
Элементы управления
Функции кнопок
 |
Кнопка в режиме РАБОТА предназначена для переключения вывода на индикатор показаний первого таймера на показания второго и обратно. |
 |
Кнопка в режиме РАБОТА предназначена для переключения формата времени, выводимого на индикатор, а также для просмотра числа шагов, оставшихся до конца цикла, и количества циклов, оставшихся до конца программы. |
 |
Кнопки в режиме ПРОГРАММИРОВАНИЕ используются для выбора параметра и установки его значения. |
 |
Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, для установки значения параметра, записи его в энергонезависимую память прибора и выхода в режим РАБОТА. |
Показания индикаторов на лицевой панели
|
4-х разрядный цифровой индикатор |
Отображает по выбору пользователя: – оставшееся до окончания программы время; – оставшееся до конца выполнения программы число циклов; – оставшееся до окончания цикла число шагов. |
|
Светодиоды «Вых1», «Вых2» |
Сигнализирует о том, что включено, соответственно, выходное устройство первого таймера, выходное устройство второго таймера. |
|
Светодиод «1кан» |
На индикатор выводится информация о состоянии 1-го таймера. |
|
Светодиод «2кан» |
На индикатор выводится информация о состоянии 2-го таймера. |
|
Светодиод «цикл» |
На индикатор выводится информация о количестве оставшихся до конца программы циклов. |
|
Светодиод «шаг» |
На индикатор выводится информация о количестве оставшихся до конца цикла шагов. |
|
Светодиод «мин» |
В старшем разряде индикатора отображаются минуты. |
|
Светодиод «час» |
В старшем разряде индикатора отображаются часы. |

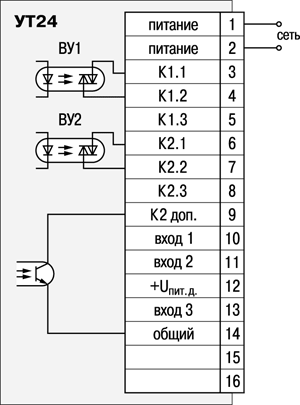

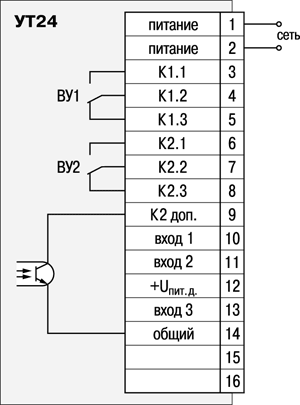

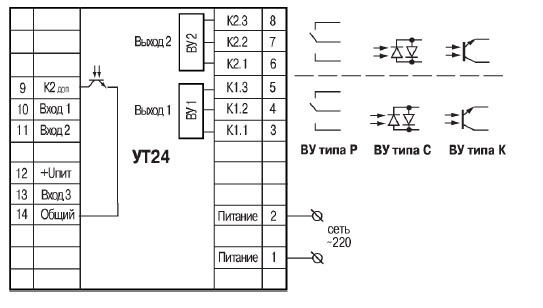

Схемы подключения
Комплектность
- Прибор УТ24
- Комплект крепежных элементов (кроме УТ24 в корпусе на DIN-рейку)
- Паспорт и гарантийный талон.
- Руководство по эксплуатации.
