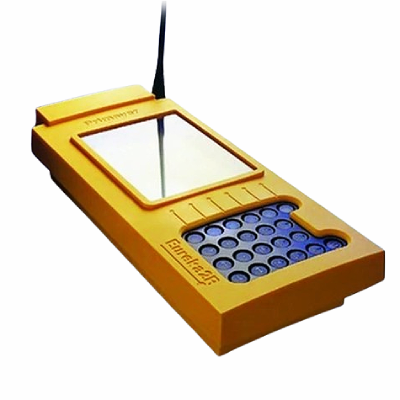

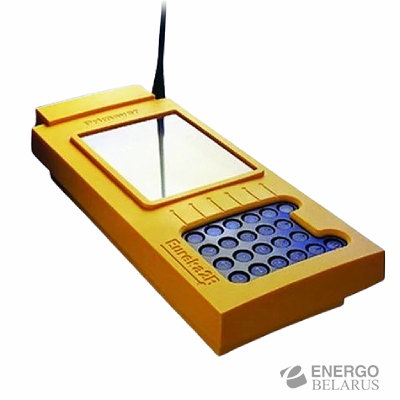

Течеискатель Eureka 2/2R

Eureka2 – современная система для точного определения места утечки жидкости в подземных трубопроводах перед проведением работ по выемке грунта. В водяном хозяйстве Eureka2 может эффективно использоваться для определения утечек в любых типах труб – не только металлических, но и пластиковых, асбоцементных труб, а также в трубопроводах большого диаметра.

Реализуя достижения новейших технологий и передовых инженерных идей, фирма Primayer выполнила необходимые улучшения хорошо известного коррелятора Eureka. Использование «векторного» метода обработки обеспечивает более высокую надежность определения места утечки по сравнению с традиционным «поляризационным» методом.

Несмотря на использование сложных технологий, коррелятор Eureka2 имеет простое управление, особо прочное исполнение (модель Eureka2R), небольшие размеры и вес.

Преимущества для персонала:

• Скорость и простота, способность быстро локализовать место утечки
• Оптимальное выполнение процесса корреляции
• Небольшие размеры и вес
• Прочное исполнение для повседневного использования
• Идеальный инструмент для начинающих и профессионалов

Приборы для постоянной работы в сложных условиях – Eureka2 и особо прочная Eureka2R

Коррелятор Eureka2 поставляется в стандартном ударопрочном корпусе; коррелятор Eureka2R имеет специальный защитный чехол для еще более высокой стойкости к ударам и погодным условиям. Обе модели также укомплектованы акселерометрами с армированными кабелями и вся система располагается в прочном кейсе для переноски.

Ясное графическое представление на дисплее модели трубопровода и места утечки

Оптимальный процесс корреляции

Известно, что ультранизкочастотный шум утечки распространяется в трубах под давлением на далекие расстояния. Вся система Eureka2, начиная от высокочувствительных акселерометров и заканчивая электронной обработкой сигнала и программированием параметров фильтров, оптимизирована для обработки этих ультранизких частот. Все это, вместе с 16-битной обработкой сигнала, использованием современной DSP технологии и мощностью RISC процессора, обеспечивают оптимальный процесс корреляции.

Уникальные размеры и вес коррелятора, а также его эргономичная клавиатура позволяют легко работать с прибором одной рукой.

Диапазон задержки времени корреляции обеспечивает определение утечек на больших расстояниях

Ускоренный и высокоточный режимы

Eureka2 может использоваться в двух режимах – ускоренном и высокоточном. Ускоренный режим позволяет быстро определить местоположение утечки путем выполнения всего трех операций. Высокоточный режим включает в себя дополнительные параметры такие, как фильтрация нежелательных шумов, вычисление скорости, настройка фильтров, увеличение изображения результатов корреляции на дисплее (масштабирование) и сохранение результатов в памяти.

Ясность отображения информации информации на дисплее и его широкий температурный диапазон обеспечивают эксплуатацию в различных рабочих условиях. На графике корреляции отображаются значения расстояний до места утечки пропорционально размерам трубы (включая составные трубы из различных материалов).в отличие от известных корреляторов, где обычно представлено лишь время задержки.

Преимущества

• Автоматический и ручной выбор фильтров
• Подавление нежелательных шумов
• Быстрая зарядка аккумуляторов (1 час)
• Отображение состояния заряда аккумуляторов
• Контекстная помощь на дисплее
• Печать формата А4 на выбранном принтере
• Обновляемое программное обеспечение
• Прочное и пылевлагозащищенное исполнение (IP65)

Ускоренный режим значительно сокращает время определения местоположения утечки!

Программное обеспечение

Программное обеспечение позволяет пользователю сохранять результаты корреляции на ПК. Это обеспечивает возможность сравнения или дополнительной обработки результатов корреляции, распечатывать их на принтере и экспортировать в различные приложения системы Windows для составления отчетов. Программное обеспечение также позволяет оператору изменять параметры трубопровода и значения скорости.

Состав системы

• Eureka2 или Eureka2R процессор / коррелятор
• Один или два радиопередатчика
• Пара высокочувствительных акселерометров
• Наушники
• Автоматическое зарядное устройство (от сети и аккумуляторной батареи автомобиля)

Превосходный прибор для ежедневной работы как для новичков, так и для профессионалов

Оптимальное вложение средств

Уверенность оператора в правильности отыскания местоположения утечки является основополагающим фактором при принятии решения о вскрытии грунта для проведения ремонтных работ. Eureka2 обеспечивает эту уверенность благодаря ее удобному дизайну, простоте выполнения операций, абсолютно ясной информации на дисплее и, в то же время, множеству точных настроек и дополнительных функций. Результатом является оптимальные финансовые / временные затраты на проведение работ и быстрая самоокупаемость прибора.

Дополнительные компоненты

1. Датчик-гидрофон Осуществляет непосредственный контакт с водой через гидранты или водомерные узлы. Низкочастотный отклик обеспечивает лучшую локацию течи в сложных ситуациях.

2. Удлинительный кабель для акселерометров

3. Выносной микрофон Используется для непосредственного прослушивания шума утечки с поверхности грунта. С помощью этого микрофона система Eureka2 превращается в два инструмента в одном корпусе.

4. Автомобильная антенна на магнитной основе

5. Референсное тестирующее устройство Это прецизионное устройство с временными задержками для проверки правильности отображения положения утечки и чувствительности коррелятора. Оно обеспечивает максимальную уверенность пользователя в правильности показаний и корректности работы коррелятора.

6. Портативный принтер А4

7. Кабель для связи Eureka2 и ПК

1. Положение утечки
2. Дисплей с высоким разрешением
3. Подсветка для клавиатуры и дисплея
4. Спепциальный функции, управляемые соответствующими кнопками
5. Клавиатура
6. Погодозащещенный корпус
7. Уровень заряда батарей
8. Область сообщений
9. Модель трубы с параметрами трубы и датчиков
10. Точно пропорциональное отображение кореляции
11. Индикатор уровня радиосигнала
